四旋翼无人机轻量化铸造机架结构

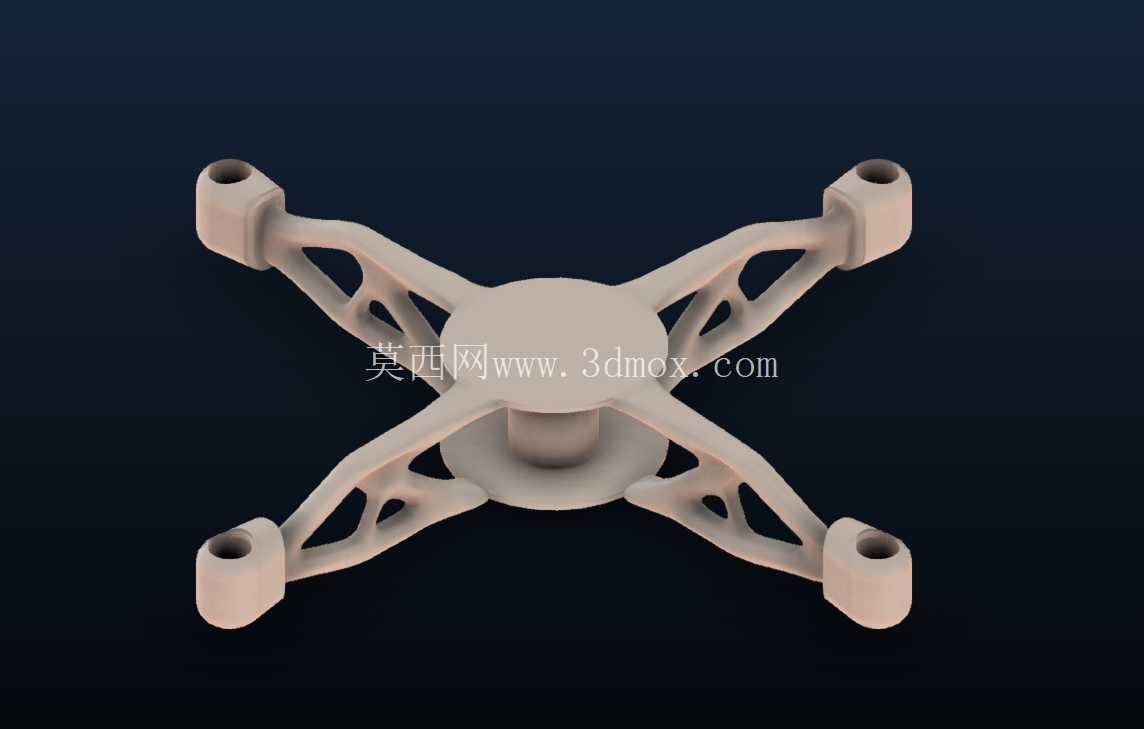

该机架面向小型四旋翼飞行平台的承载需求，采用中心盘与四支机臂一体化的构型，整体围绕动力布置、载荷传递和铸造工艺可行性展开。中心区域设置圆形主安装面，用于固定飞控板、电池托架或上层任务设备；下方保留柱状凸台，可衔接起落架、云台挂点或机身下壳。四个机臂沿十字方向对称延伸，末端形成电机安装座，座内预留同轴孔位，用于穿设电机固定螺钉或定位动力组件，孔位周边加厚，以承受螺旋桨旋转产生的拉力、振动和瞬时扭转载荷。

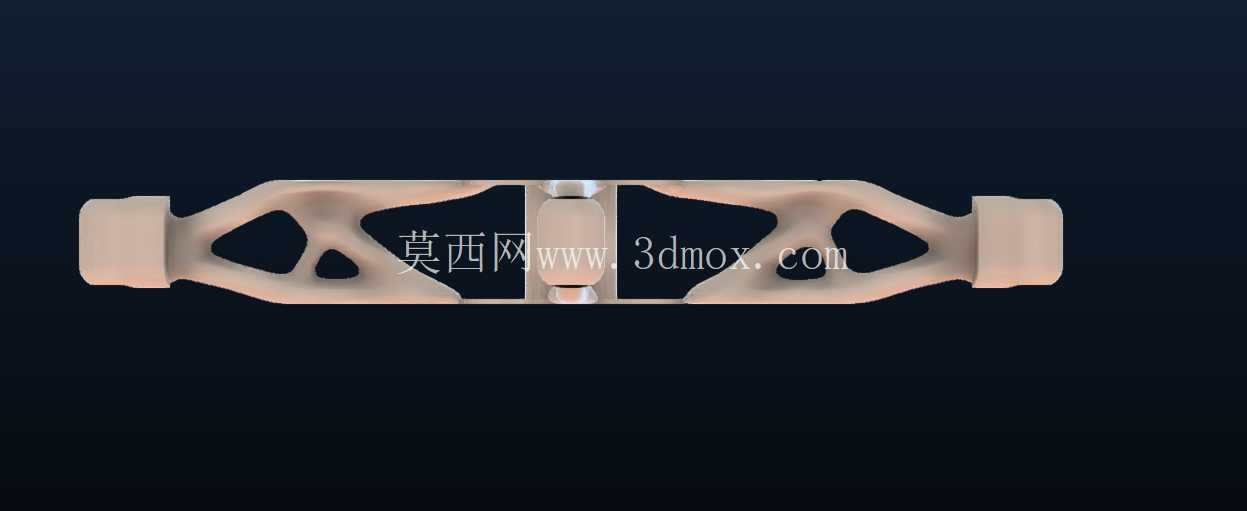

从实际使用场景看，这类结构适用于教学验证、小型航拍平台、室内巡检或轻型载荷试验。机架并不追求复杂外观，而是把受力路径放在首位：电机座承受的升力沿机臂向中心盘传递，中心盘再把整机重量和任务载荷分配到四个臂根。臂身采用镂空筋格形式，在上下轮廓之间保留斜向加强筋，既削减实体材料体积，又避免单纯薄壁管臂在坠地或硬着陆时发生弯折。镂空区域同时为电调布线、线束走向和散热提供空间，装配时可将电源线沿臂侧或内腔引至中心电装区。

设计思路上，模型明显兼顾了铸造或近净成形生产。外轮廓过渡圆润，臂根与中心盘交界处采用大圆角衔接，减少应力集中；机臂截面并非等宽直杆，而是在靠近中心盘处逐渐加宽，到末端电机座处再次形成局部厚实区域。这种变宽度处理符合弯矩分布规律：臂根弯矩最大，需要更大的截面高度和筋格支撑；末端则主要保证电机安装面的平面度与孔位强度。端部圆筒座的高度略高于臂身上表面，可为电机提供稳定贴合面，并在螺钉锁紧时避免臂面局部压陷。

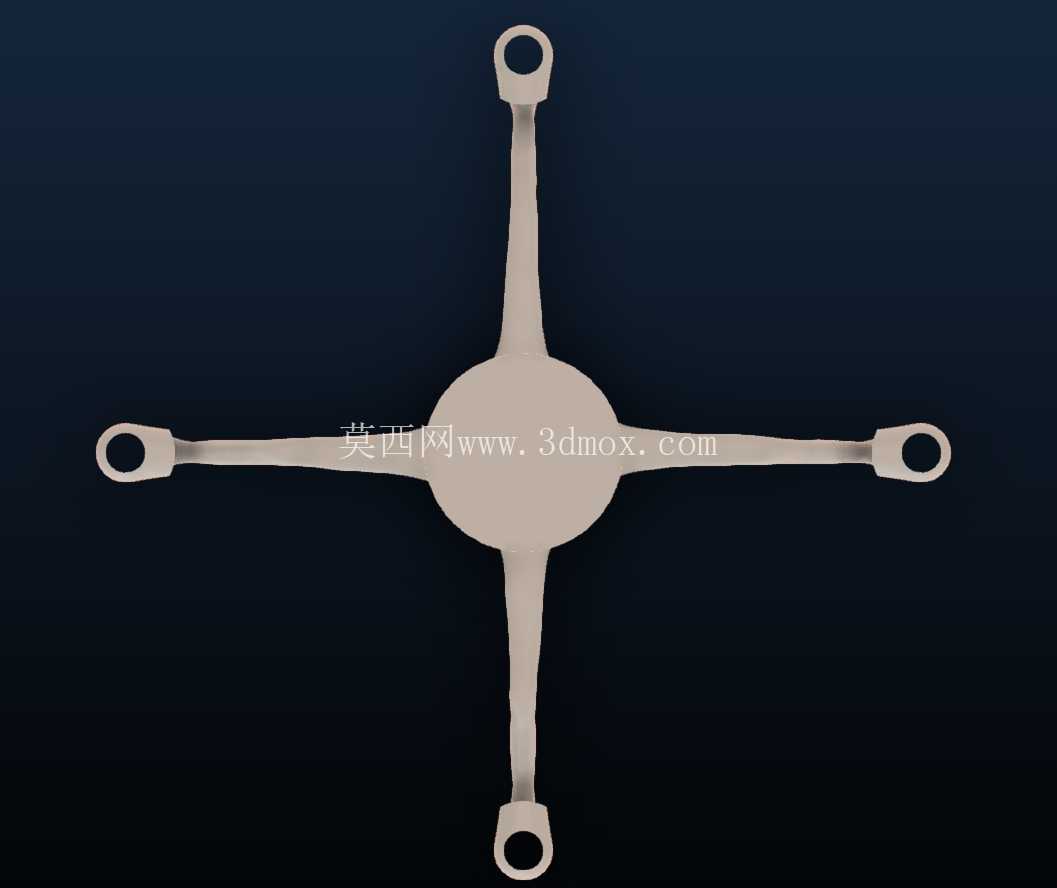

安装边界方面，四组电机座呈90度均布，决定了旋翼对角线间距与桨叶安全间隙。结构设计时需要结合所选电机外径、螺旋桨半径和桨尖净距校核臂长，避免相邻桨叶干涉。中心盘直径决定飞控、电池及减震板的可用安装范围，下方凸台的外径和高度则影响起落架连接空间以及云台挂载时的视野遮挡。若用于铸造生产，还需在壁厚均匀性上继续复核：筋条、臂壳和电机座之间应避免热节集中，镂空窗口边缘需保留拔模斜度与铸造圆角，后续加工面主要集中在电机贴合面、中心安装面和孔位区域。

从三维建模角度看，该结构适合采用实体建模与特征阵列结合的方式完成。先建立单支机臂的骨架曲线，按受力方向生成变截面实体，再切出轻量化窗口并补入加强筋；末端电机座通过拉伸、开孔和倒角形成安装接口；完成单臂后绕中心轴阵列，得到四轴对称构型。中心盘与下方凸台单独建立装配基准，保证各电机座同轴孔相对中心的位置度。模型还应预留线束槽、螺钉沉孔或减重孔的细化空间，以便在详细设计阶段根据电机规格、飞控尺寸和电池重量进行参数调整。整体结构语言简洁，受力逻辑清晰，适合作为小型无人机机身铸造件、机架方案验证或四轴飞行器结构教学的参考对象。
