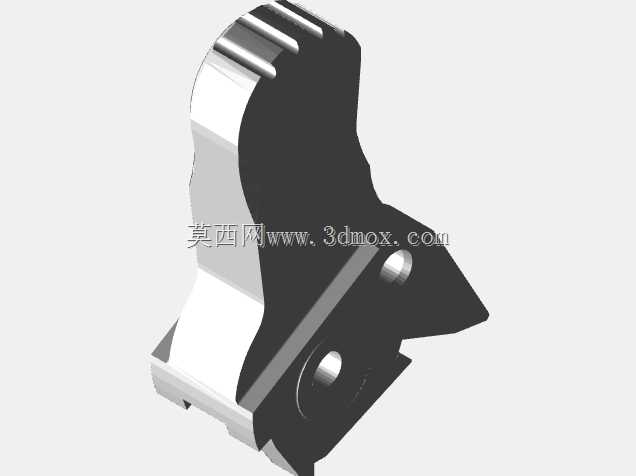

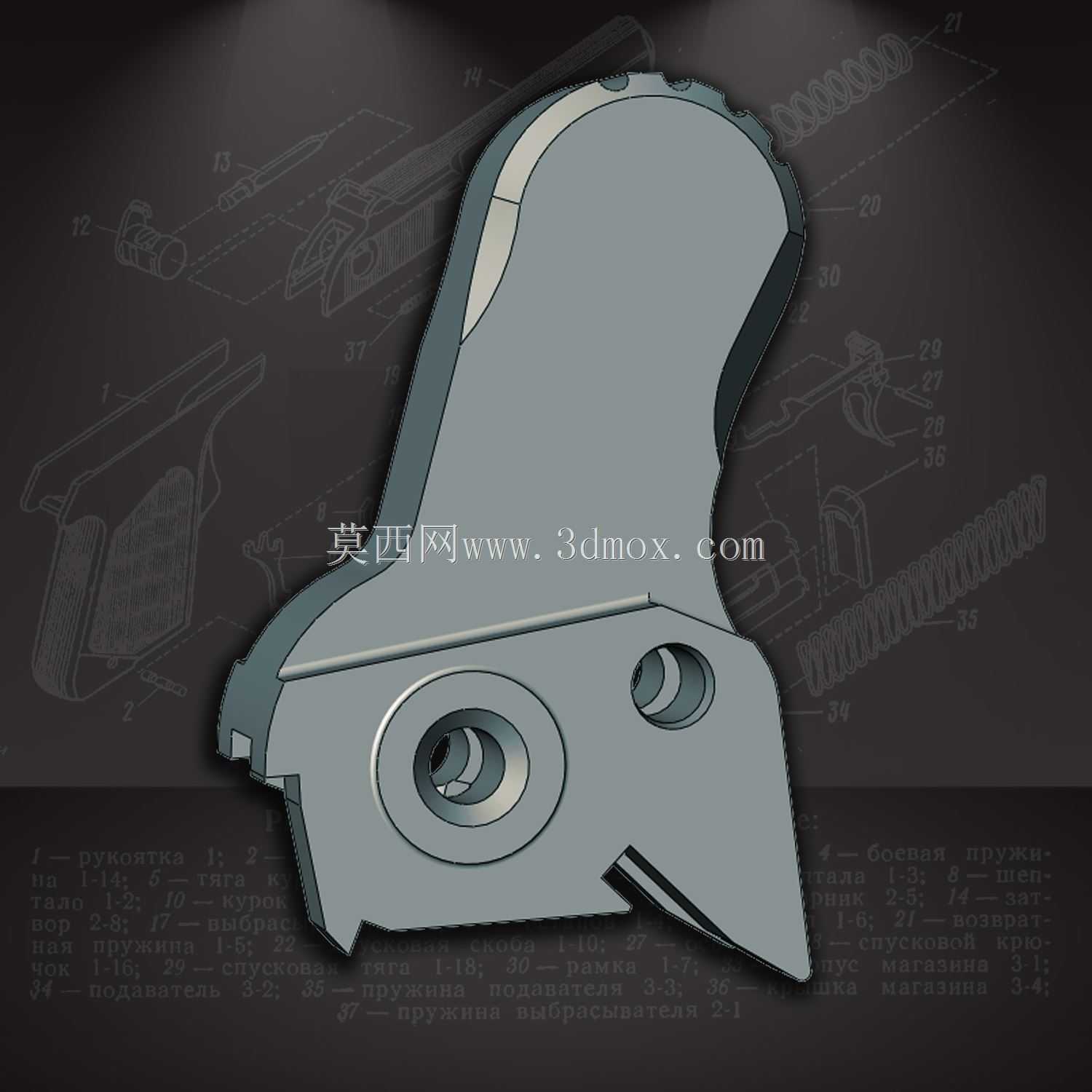

后期型PSM手枪击锤结构三维数模

　　该零件为紧凑型自卫手枪击发机构的核心受力构件，主要配装于后期量产版本的PSM手枪，在整套击发发射机构中承担击锤回转蓄能、打击击针完成弹药底火击发的核心功能，其结构可靠性直接决定枪械的发火率与使用安全性，是轻武器击发系统中对加工精度、材料性能、形位公差要求极高的关键零件。从实际应用场景来看，这类手枪主要作为便隐蔽携带的自卫武器配发，击锤需要在频繁的上膛待击、击发释放、手动保险扳动循环中保持稳定的动作一致性，既要保证待击状态下不会因跌落、磕碰出现意外回转走火，又要保证扣动扳机释放击锤时，能以足够的回转动能打击击针，可靠引燃底火完成发射。

　　从结构设计思路来看，该击锤采用整体式铣削成型的结构布局，主体轮廓为非对称的回转类异形结构，回转中心设置有同轴的销孔，用于安装击锤轴，实现击锤在发射机架上的定轴回转，销孔的内径公差、圆柱度直接决定击锤回转的顺畅度，若间隙过大易出现击锤晃动导致的击打击针偏移，间隙过小则会出现动作卡滞，在低温、沙尘环境下可靠性下降。击锤头部的打击面做了局部加厚与角度优化，打击面的平面度、与击针尾部的对中度经过反复校核，保证每次回转打击时，冲击力能沿击针轴线方向传递，避免出现偏击导致的击发无力、底火击穿等故障。

　　击锤上部的待击啮合齿与扳机阻铁配合，齿形的角度、啮合深度经过严谨计算，既保证待击状态下阻铁能可靠挂住击锤，不会因振动滑脱，又能保证扳机扣动时阻铁解脱的力度平顺，避免出现扳机力过大、行程过长影响射击精度的问题。击锤侧面的让位槽与手动保险杆、单发杆等相邻零件做了充分的运动间隙校核，保证整套发射机构动作时，各零件不会出现运动干涉，即使在零件存在合理加工公差、少量积尘油污的情况下，依然能保持动作顺畅。

　　从安装边界来看，该击锤的最大外轮廓尺寸适配PSM手枪发射机座的内部安装空间，回转过程中不会与握把片、弹匣上部、扳机连杆等周边构件发生刮蹭，击锤簧的安装槽设置在击锤下部，槽位的尺寸、角度与击锤簧的簧力参数匹配，保证击锤被释放时能获得足够的回转加速度，同时簧力不会过大导致扳机力超标。零件的外露部分轮廓做了圆滑过渡处理，避免出现尖锐棱角导致射手操作时划伤手部，同时也能减少衣服勾挂的概率，适配隐蔽携带的使用需求。从建模还原度来看，该数模完全依据实物卡尺测绘数据构建，所有曲面、孔位、倒角、啮合齿形都与实物保持一致，可用于轻武器结构原理教学、发射机构动作仿真、零件加工工艺编制等场景，建模过程中对零件的各个配合面都做了公差带预留，能够直接导出工程图用于机加工生产，也可导入多体动力学软件进行击发过程的受力仿真，验证不同簧力参数、不同摩擦系数下的击发可靠性，为同类紧凑型手枪击锤的结构优化提供参考依据。
