起重机配套带夹头安装式吸尘吸管结构

在散料装卸、粉体加工车间的起重作业场景里，物料吊运过程中散落的浮尘、不同粒径粉料的无组织扩散一直是车间环境治理的痛点，这款带夹头的安装式吸管，就是为配套起重作业点位的定点吸尘需求开发的专用管路部件。从实际使用逻辑来看，它不需要额外搭建复杂的支撑管路，直接通过顶部的快装夹头固定在起重机的移动臂架对应位置，随起重吊具同步移动，在抓斗、吊具卸料或粉料转运的瞬间，就能近距离对准扬尘点完成抽吸，避免传统固定吸尘口距离过远、抽吸效率不足的问题。

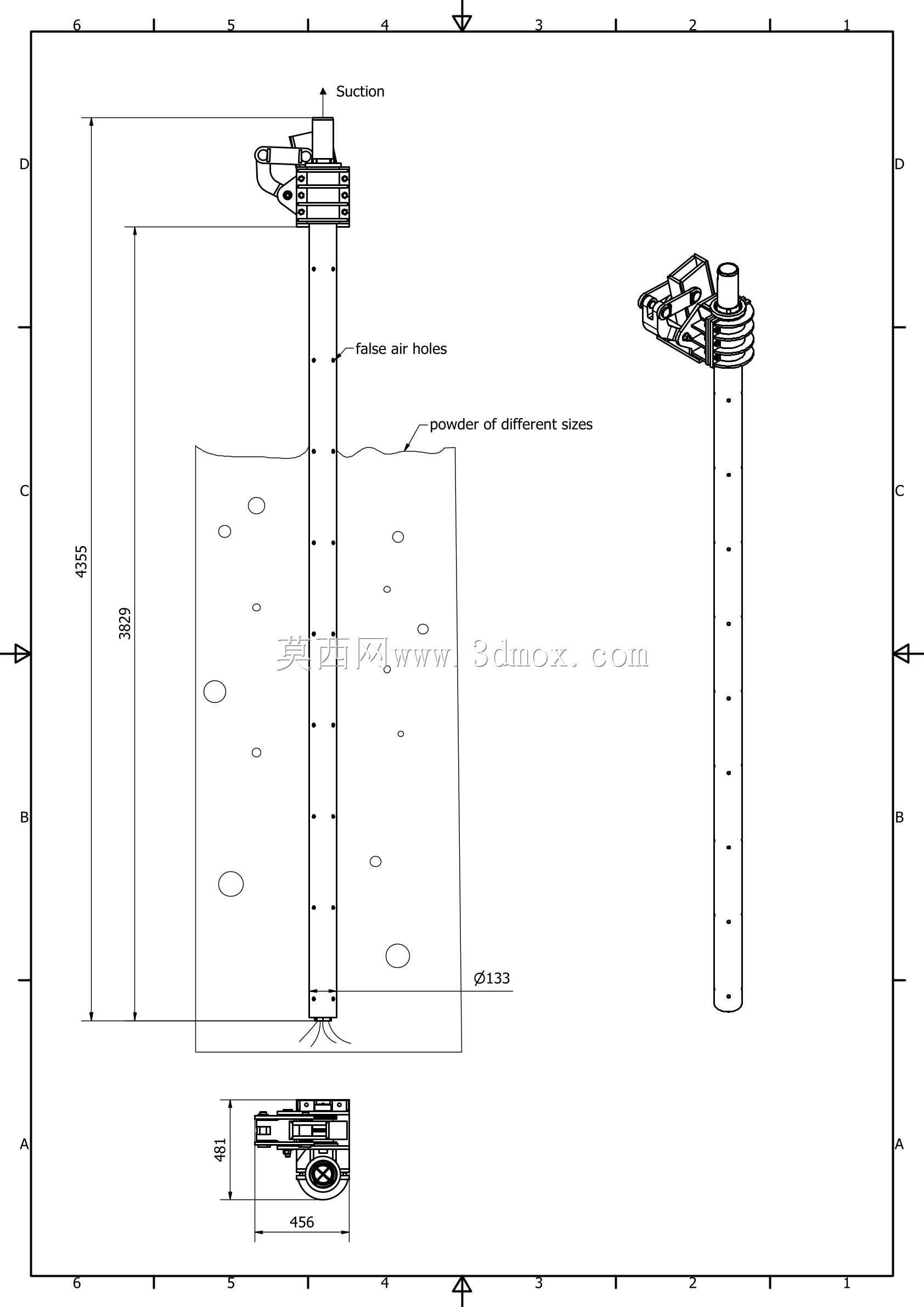

结构设计上，整个吸管采用长直圆管作为主体流道，管身沿轴向均匀开设多组错位排布的进气孔，这些孔的位置经过流场仿真校准，既可以保证沿管长方向不同高度的浮尘都能被均匀吸入，避免单一口径抽吸时出现的流场死角，也能防止大粒径粉料直接撞击管壁造成局部磨损。管身底部做了圆弧收边处理，没有尖锐的毛刺结构，避免作业过程中剐蹭吊运的物料包装袋或者现场操作人员的防护装备，底部端口直径做了收窄设计，能提升端口处的抽吸风速，保证落在设备下方积料面的浮尘也能被有效卷吸进入管路。顶部的夹头结构采用卡扣式快装设计，夹合面做了防滑齿纹，不需要额外焊接或者打孔，就能快速固定在不同管径的起重机附属架体上，夹头和吸管主体的连接位置做了可小角度偏转的铰接结构，当臂架移动产生小幅振动时，铰接位置可以抵消部分径向冲击力，避免长期交变载荷下管根位置出现断裂。

从安装边界尺寸来看，整根吸管的有效抽吸长度覆盖了起重机吊具最低作业位到臂架固定点的全行程，管身外径控制在133毫米，不会占用过多臂架下方的作业空间，不会干扰吊具的正常升降路径；夹头部分的横向尺寸经过压缩，安装后突出管身的距离不超过60毫米，能适配车间内多数现有起重设备的臂架间隙，不需要对原有设备做大规模改造就能直接加装。管身上标注的虚假气孔提示，是设计阶段特意标注的工艺避让位，实际量产时会根据不同现场的粉尘浓度调整开孔数量，避免开孔过多导致管路末端风压损失过大。

实际工况适配方面，这款吸管可以适配不同粒径的粉料抽吸场景，从微米级的焊接烟尘、浮尘，到毫米级的塑料粒子、金属切削碎屑，都能通过调整配套风机的风压参数实现稳定抽吸，管内壁做了光滑处理，减少粉料在管内挂壁堆积的概率，长期使用也不会出现管路堵塞的问题。夹头的锁紧结构采用弹簧自紧式设计，即使起重机运行过程中产生持续振动，夹头也不会出现松脱移位，不需要操作人员频繁停机检查紧固。在设计阶段，团队特意参考了多个车间起重作业点的实测扬尘扩散范围，将吸管的抽吸覆盖半径控制在1.2米左右，刚好覆盖单台起重机常规作业的点位范围，不会因为抽吸范围过大浪费风机风量，也不会因为范围过小出现吸尘盲区。不同于普通的工业吸尘管路，这款结构专门针对起重设备移动作业的特性做了轻量化处理，整管重量控制在较低区间，不会给起重机臂架增加额外的负载，不会影响起重设备的额定起重量参数。
