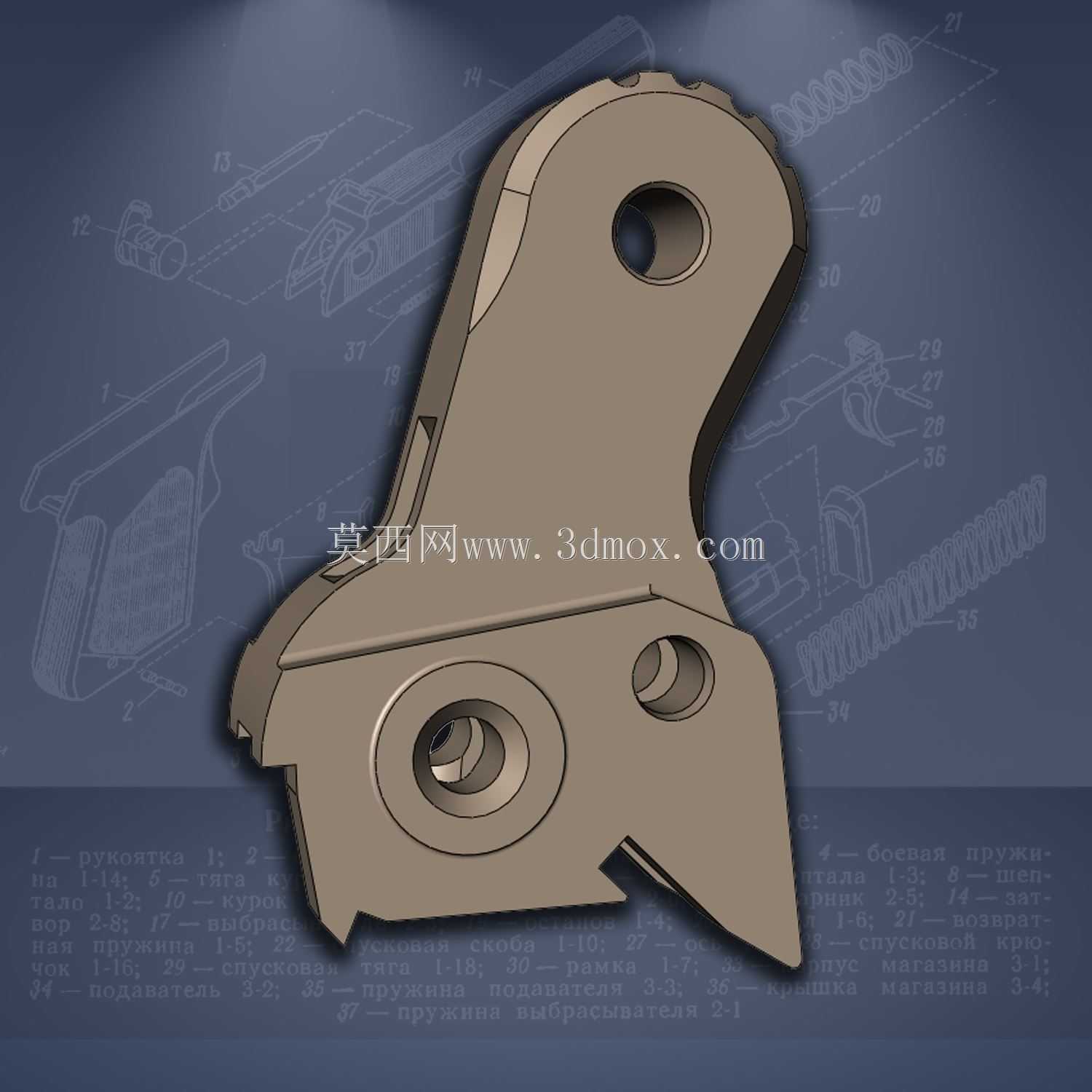

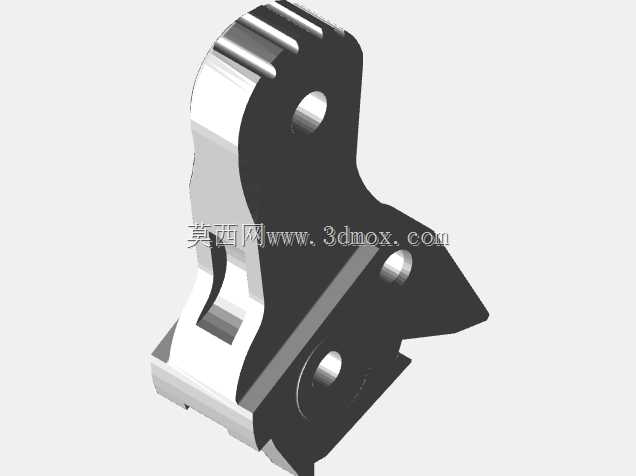

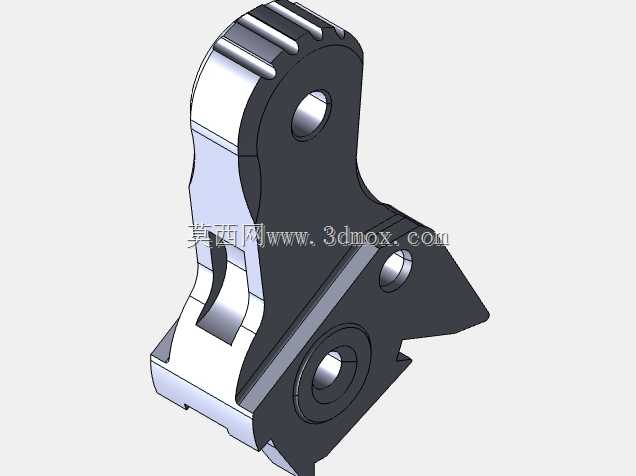

PSM手枪早期型击锤精密结构三维数模

　　该击锤构件属于小型自卫手枪发射机构的核心回转执行件，在轻武器击发系统中承担承接击锤簧力、撞击击针完成底火击发的核心作用，日常应用场景覆盖轻武器结构教学、枪械维修备件测绘、影视道具枪械结构复刻、民用模拟射击器材开发等多个领域，其结构设计的合理性直接决定枪械击发的可靠性、扳机力的平顺性以及日常携行的安全冗余。从实际使用功能来看，该击锤在待击状态下会被阻铁扣合于待击卡槽，扣动扳机时阻铁解脱，击锤沿回转轴回转，前端击发部撞击击针尾部，将击锤簧存储的弹性势能转化为击针的冲击动能，完成弹药底火的击发动作；同时该构件侧面设置的半待击卡槽可作为保险结构，在击锤意外滑脱时卡入半待击位置，避免误击发，提升携行安全性。

　　从设计思路层面分析，该早期型号击锤采用整体式铣削成型结构，未采用后期的分体式镶件设计，整体结构刚性更强，能承受击发瞬间的高频冲击载荷，避免长期使用后出现构件变形、裂纹等失效问题；构件上的主回转孔为核心安装基准，加工时需保证孔的圆柱度与表面粗糙度，确保击锤回转时无卡滞、无旷量，回转孔与击锤转轴的配合间隙控制在0.02-0.05mm区间，既保证转动灵活性，又避免间隙过大导致击锤偏摆、击发力度不足的问题。

　　构件上的待击卡槽与半待击卡槽的角度、深度经过严格匹配，待击卡槽的扣合面角度设计为92度，既保证阻铁扣合的可靠性，又能在解脱时减少阻铁与卡槽的摩擦阻力，让扳机力保持在合适区间；半待击卡槽的深度设计为1.2mm，可在击锤意外跌落滑脱时可靠卡入，不会出现滑脱走火的问题。击锤顶部的防滑齿结构用于手动待击时增加手指与构件的摩擦力，避免手动扳动击锤时打滑，防滑齿的齿距为1.5mm，齿尖角为60度，兼顾防滑性能与加工便利性，不会出现齿部应力集中导致的崩裂问题。

　　从外形尺寸与安装边界来看，该击锤整体最大轮廓长度约22mm，最大宽度约8mm，主回转孔直径为4mm，与手枪发射机座的安装槽宽度匹配间隙为0.1mm，安装后击锤的回转行程为32度，击发端的回转线速度可满足击针击发底火所需的动能要求；构件侧面的减重孔在保证整体结构强度的前提下，降低了击锤的整体重量，可减少击发时击锤的回转惯量，降低击发瞬间的枪身震动，提升射击精度。在建模过程中，所有曲面过渡均采用R0.3-R0.8的圆角处理，避免热处理时出现应力集中点，同时减少构件运动时与周边零件的剐蹭；击锤的击发端采用局部加厚设计，厚度比主体部分厚1.2mm，提升撞击部位的结构强度，避免长期撞击击针后出现端部变形、凹坑等失效问题。该构件的所有配合面均标注了严格的形位公差，主回转孔与待击卡槽的位置度公差为0.02mm，确保击锤待击时的位置一致性，保证每一次击发的打击力度、打击位置保持稳定，避免出现击发无力、击偏底火等故障。在实际维修替换场景中，该击锤的安装无需额外调整，装入发射机座后插入转轴即可完成装配，配合尺寸的精准设计可保证替换后扳机力、击发行程与原构件保持一致，无需额外修磨适配。
