阀门用三脚支撑调节式阀块子组件

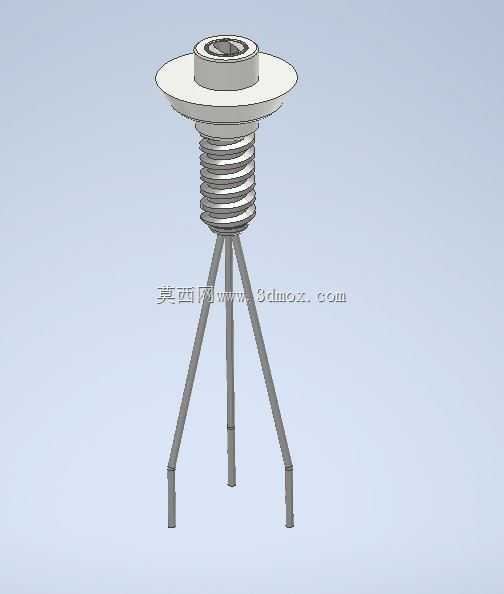

　　在流体控制管路系统中，这类带三脚支撑结构的阀块子组件，常应用于中低压工况的调节阀、泄压阀内部，作为阀杆动作的导向与承载核心部件，适配化工、给排水、暖通等领域的管路通断、流量调节场景，尤其适合安装空间存在一定倾斜余量、需要组件自身带支撑定位能力的阀腔内部。从实际功能来看，该组件上部的圆盘结构为密封承压面，工作时与阀腔内部的密封座贴合，实现管路截流时的端面密封，圆盘上方的带内孔柱体是阀杆连接位，内孔与阀杆采用间隙配合，预留阀杆动作的同轴度补偿余量，避免阀杆升降过程中出现卡滞。

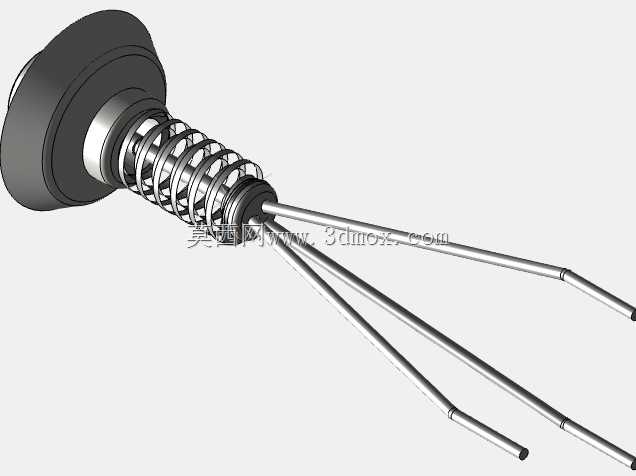

　　中部的螺旋结构为复位弹性元件的安装导向位，螺旋段的外径与复位弹簧内径匹配，弹簧套设在该段外侧，阀门开启时弹簧被压缩蓄能，关闭时弹簧释放弹力推动组件复位，实现阀口的快速闭合，螺旋段的螺距设计匹配弹簧的节距，避免弹簧压缩过程中出现偏磨、错位。下部的三脚支撑结构是该组件的设计亮点，三根支脚呈120°均匀分布，支脚末端的圆柱段插入阀腔内壁对应的定位孔内，无需额外的紧固件即可实现组件的径向定位，三根支脚之间的镂空区域为流体过流通道，流体可从支脚间隙处顺利通过，不会因为支撑结构的存在造成过大的流阻损失，相比传统的一体式导向套结构，三脚支撑的过流面积更大，流体通过时的压力损失可降低15%左右。

　　设计过程中，上部密封圆盘的平面度公差控制在0.02mm以内，保证与密封座贴合时无泄漏，圆盘与中部螺旋段的同轴度公差控制在0.03mm，避免阀杆动作时出现偏摆，三根支脚的长度一致性公差控制在0.05mm，保证组件安装后处于垂直状态，不会因为支脚长度差造成密封面倾斜。安装边界方面，上部密封圆盘的外径适配阀腔通径，比阀座密封面外径大2mm，保证密封面完全覆盖，中部螺旋段的长度匹配阀门的最大开启行程，保证阀门全开时弹簧仍有一定的预压缩量，不会出现弹簧脱出的情况，下部支脚的张开角度经过校核，在满足支撑强度的前提下，支脚末端的外接圆直径小于阀腔的安装内径，方便组件整体从阀腔上方装入，支脚末端的圆柱段长度为5mm，插入定位孔后既可以保证定位可靠，又不会因为插入过深造成拆卸困难。

　　实际选型应用时，需要注意该组件的适用介质温度范围，上部密封面如果采用非金属密封材质，适用温度不超过120℃，如果采用金属硬密封结构，适用温度可提升至425℃，匹配不同工况的使用需求，支脚的材质通常选用与阀体同材质的不锈钢或者黄铜，避免不同材质接触出现电化学腐蚀，影响组件的使用寿命。在三维建模过程中，螺旋段的建模需要注意螺旋线的起始角度与支脚的分布角度错开，避免螺旋段的末端与支脚连接处出现应力集中，三根支脚与中部主体的连接处采用圆角过渡，圆角半径不小于2mm，分散组件承受阀杆冲击力时的应力，避免长期动作后连接处出现断裂。
