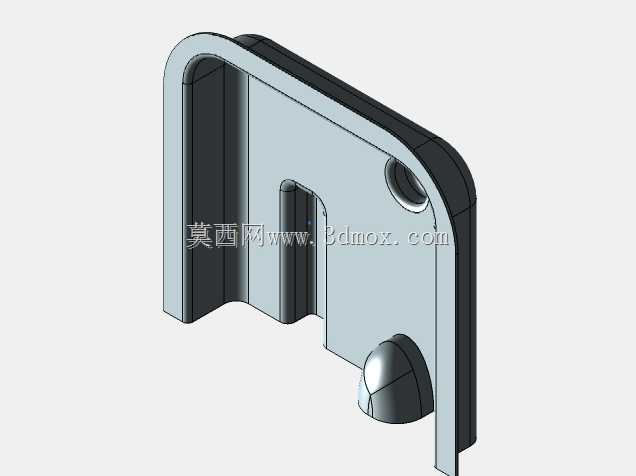

这款钣金支架主要应用在工业管路阀门的配套安装场景中,作为阀块组件的侧向支撑连接件使用,在仪表类阀门、小型流体控制阀的安装布局里,这类支架承担着阀块与安装基面之间的定位、承重以及限位作用,避免阀块在管路流体冲击、设备运行振动的工况下出现移位、连接松动的问题。从结构设计来看,支架整体采用钣金折弯成型工艺制作,主体轮廓为带圆角的U型弯折结构,折弯边的圆角处理既可以避免钣金锐边造成安装划伤,也能抵消折弯过程中产生的应力集中,提升支架整体的结构强度。
支架主体平面上开设的带沉台安装孔,用于穿设固定螺栓将支架锁紧在安装基面上,沉台结构可以让螺栓头完全埋入支架平面内,不会突出平面干涉阀块的安装贴合,保证阀块与支架的贴合面完全平整,减少安装间隙带来的装配误差。支架侧边的U型开槽是为阀块上的凸起定位结构预留的避让空间,安装时阀块的定位凸台可以直接卡入这个开槽内,实现快速对位,不需要额外调整安装位置就能保证阀块与支架的相对位置精度,降低现场装配的调整难度。支架下部的半球形冲压凸包,是采用实心冲头在钣金件上直接冲压成型的定位结构,这个凸包可以卡入安装基面对应的定位凹坑内,在螺栓锁紧前就实现支架的预定位,避免安装过程中支架偏移,同时凸包结构也能增强支架局部的刚性,减少平板部位在受力时的形变。
设计这类钣金支架时,首先要匹配对应阀块的安装尺寸,折弯的高度需要和阀块的侧边厚度完全适配,保证折弯边可以刚好贴合阀块的侧壁,起到侧向限位的作用;开槽的宽度和深度要和阀块定位凸台的尺寸保持合理的公差配合,间隙控制在0.1mm到0.2mm之间,既保证安装时可以顺利卡入,又不会因为间隙过大导致定位失效。冲压凸包的高度要控制在1.5mm到2mm之间,过高会导致支架与安装基面之间出现间隙,影响安装贴合度,过低则无法起到有效的预定位作用。
安装边界方面,支架的整体外轮廓尺寸要小于阀块的安装面尺寸,避免支架突出阀块边缘干涉周边的管路、接头布局,折弯边的厚度要根据承重需求选择对应的钣金板材厚度,常规工况下选用2mm厚度的冷轧钢板即可满足承重要求,如果是在高压管路、振动较强的工况下使用,可以适当增加板材厚度到3mm,同时在折弯处增加压筋结构进一步提升刚性。这类支架的成型工艺全部采用冲压、折弯工序完成,不需要额外的机加工工序,生产效率高,成本可控,适合批量配套生产,在冲压成型时要注意控制冲孔的毛刺方向,将毛刺面朝向支架与阀块贴合的反面,避免毛刺影响贴合平整度,折弯时要保证折弯角度的公差在±0.5度以内,避免折弯角度偏差导致支架安装后出现翘曲。在实际管路装配场景中,这类支架可以替代传统的焊接支架,不需要现场焊接作业,安装拆卸更加方便,后期维护更换阀块时只需要拆卸固定螺栓即可完成操作,不会对安装基面造成焊接损伤,同时钣金件的表面可以根据使用环境做镀锌、喷塑处理,提升防腐蚀能力,适用于水处理、化工、普通工业流体输送等多种不同工况的阀门安装场景。
