五缸星形发动机连杆组件结构设计

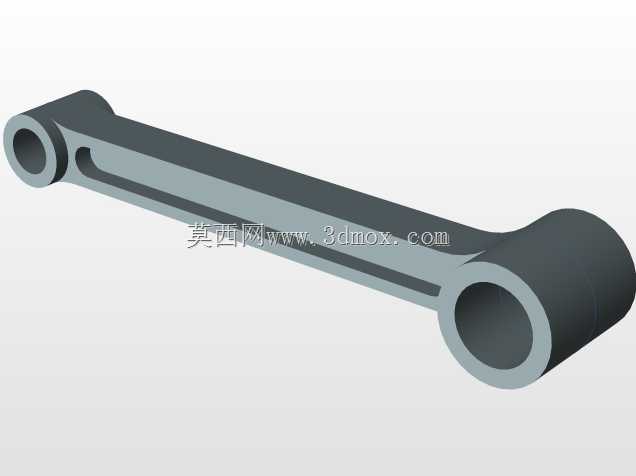

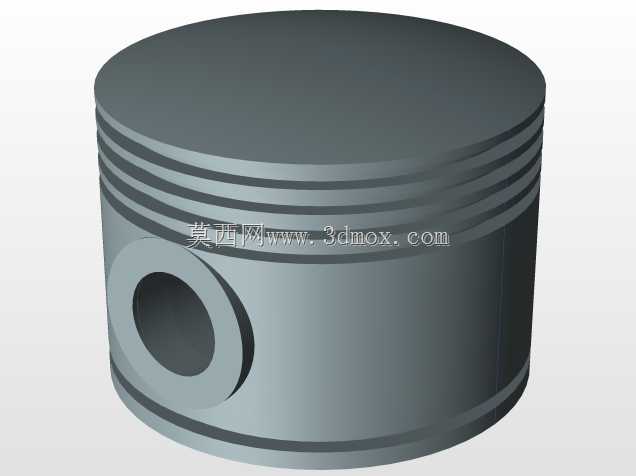

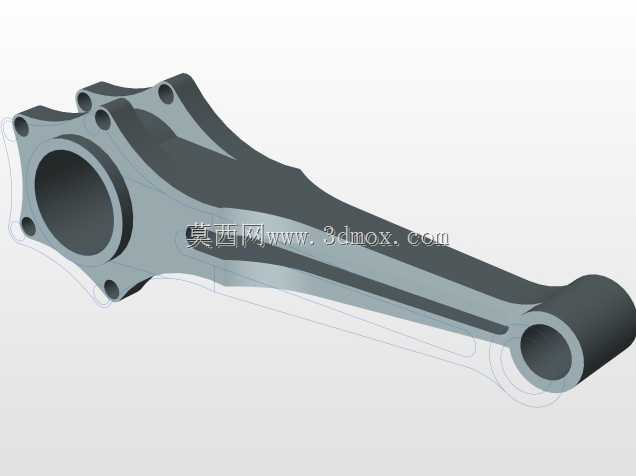

　　在航空活塞动力、小型竞速动力装备以及早期轻型车用动力单元的开发场景中，星形发动机凭借紧凑的径向布局、优异的功率重量比，始终占据着特殊的应用位置，而连杆作为连接活塞与曲轴的核心传力构件，其结构合理性直接决定了整台动力装置的运行可靠性与动力输出效率。这款五缸星形发动机配套的连杆组件，采用了剖分式大头端与一体化小头端的经典结构设计，大头端用于包覆曲轴曲柄销，周向均匀布置的螺栓孔用于实现连杆盖与杆身的刚性连接，确保在高转速往复运动下连接副不会出现松脱错位；小头端通过活塞销与活塞内腔的销座相连，将活塞承受的燃烧爆发压力传递至杆身，最终带动曲轴做旋转运动输出扭矩。从结构设计逻辑来看，杆身采用了变截面工字形过渡形态，这种设计并非单纯为了减重，而是在有限的径向布置空间内，平衡往复惯性力与拉伸、压缩交变载荷的受力需求——星形发动机的多个气缸沿曲轴周向均匀分布，每根连杆的工作相位差固定，杆身需要在活塞上行压缩、下行做功的交替过程中，承受高频次的交变应力，工字形截面可以在相同材料用量下获得更高的截面抗弯模量，避免杆身在高速往复运动中出现横向弯曲变形，同时尽可能降低往复运动质量，减小曲轴旋转过程中的不平衡惯性力，降低整机振动水平。

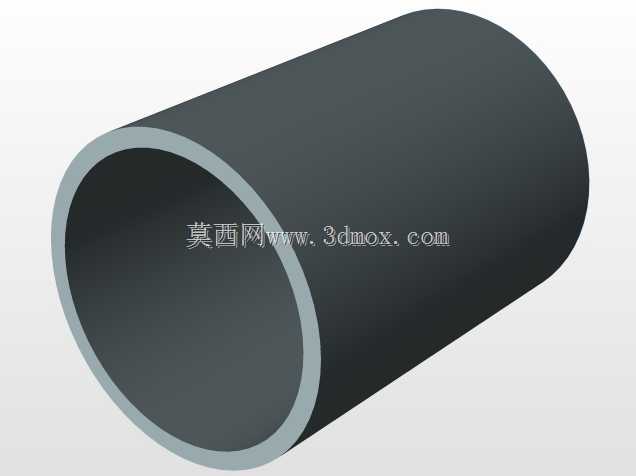

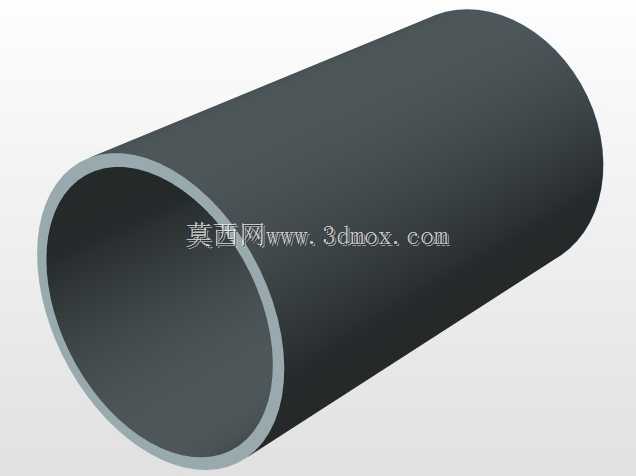

　　从安装边界维度考量，该连杆的大头端孔径与曲柄销直径采用基孔制过渡配合，配合面的粗糙度需要控制在Ra0.8以下，确保运转过程中轴瓦与曲柄销之间能形成稳定的润滑油膜，避免出现干磨烧蚀故障；小头端的衬套孔与活塞销采用间隙配合，配合间隙需要根据整机热膨胀系数精确计算，确保发动机达到工作温度后，活塞销能在销座与连杆小头之间自由转动，避免出现销孔抱死的问题。在实际装配场景中，五根同规格连杆沿曲轴曲柄销周向均匀排布，大头端的结合面需要做高精度研磨处理，确保连杆盖与杆身结合后，大头孔的圆度、圆柱度误差控制在0.01mm以内，避免装配后轴瓦出现偏磨，缩短动力单元的大修周期。杆身表面的过渡圆角全部采用大圆弧平滑过渡，不存在尖锐的应力集中棱角，这一设计细节是为了应对长期交变载荷下的疲劳失效风险——在高频往复运动中，任何微小的应力集中点都可能成为疲劳裂纹的萌生起点，最终导致连杆断裂引发整机报废。从实际应用场景出发，这类连杆组件不仅适用于传统的星形活塞航空发动机，在小型轻量化的特种动力装备、模型级动力装置以及复古动力改装场景中，这类结构的连杆也能凭借稳定的传力性能、紧凑的径向尺寸满足布局需求。

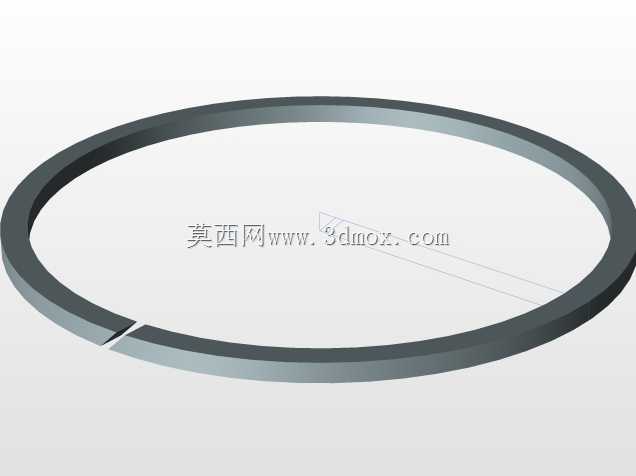

　　设计过程中需要严格控制连杆的重量差，同一台发动机配套的五根连杆重量差需要控制在5g以内，否则会导致曲轴动平衡超标，运转过程中出现异常振动，不仅会产生额外的噪音，还会加速曲轴轴承、活塞环等配套部件的磨损，大幅缩短整机使用寿命。连杆大头端的螺栓孔采用铰制孔加工工艺，螺栓装配时需要按照规定的扭矩对角分次拧紧，避免连杆盖出现偏斜，导致大头孔失圆；杆身内部设计有贯通的润滑油道，将大头端轴瓦间隙处的压力润滑油引导至小头端衬套位置，为活塞销与衬套的摩擦副提供持续润滑，避免高转速下出现润滑不足导致的衬套烧蚀。

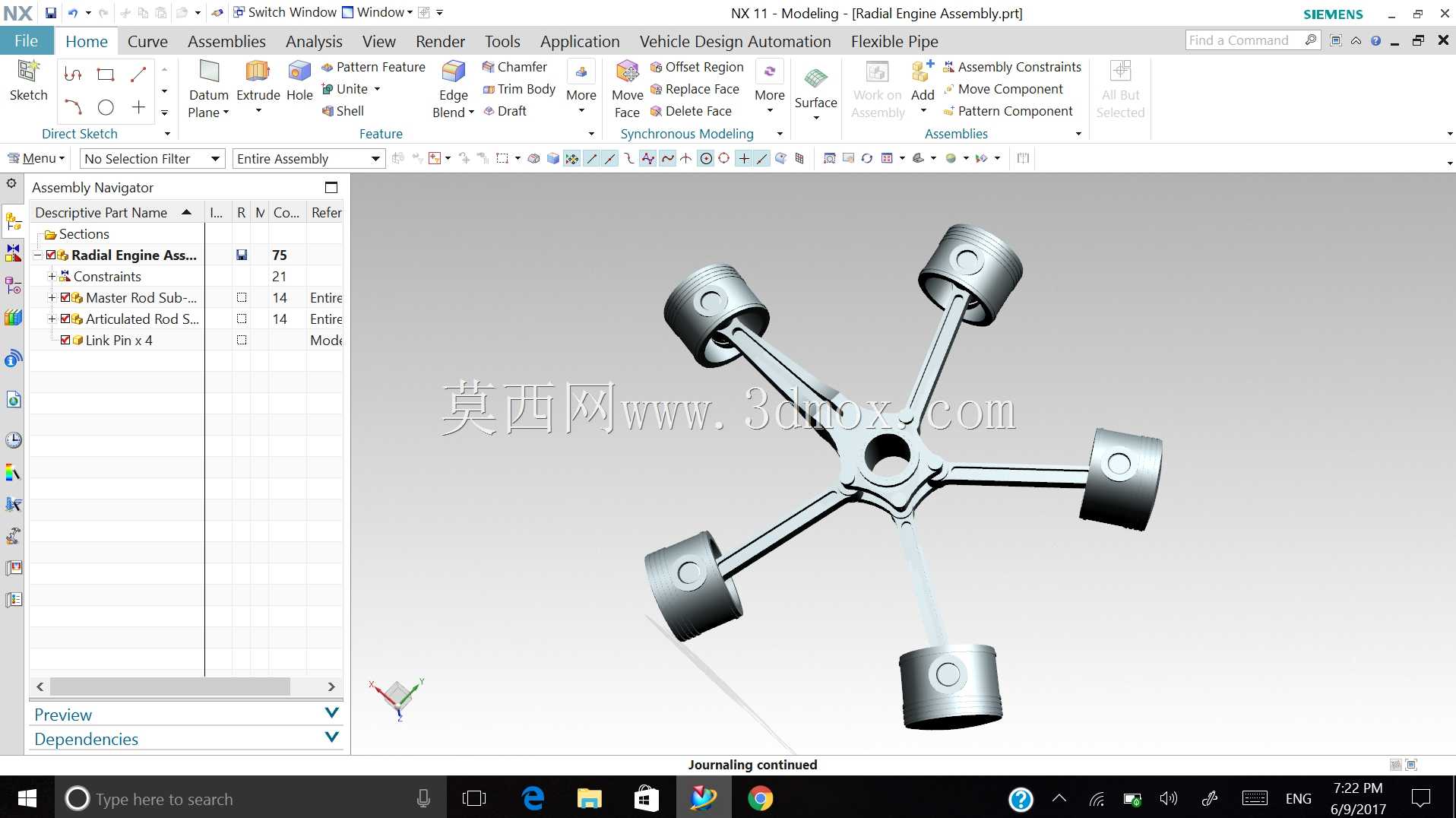

　　不同于直列发动机的连杆并排布置在曲轴不同轴颈上的结构，星形发动机的多根连杆共用同一根曲柄销，这就对单根连杆的大头端厚度、侧面平面度提出了更高要求，相邻连杆的侧面间隙需要控制在合理范围内，既要保证运转过程中连杆不会出现轴向窜动碰擦，又要避免间隙过小导致热膨胀后出现卡滞。在结构验证环节，这类连杆需要通过拉伸疲劳测试、弯曲刚度测试以及模拟工况下的耐久测试，确保在额定转速、最大爆发压力的工况下，杆身不会出现塑性变形、断裂等失效问题，同时还要通过动平衡校正，将连杆自身的不平衡量控制在设计允许范围内，为整机动平衡达标提供基础保障。
