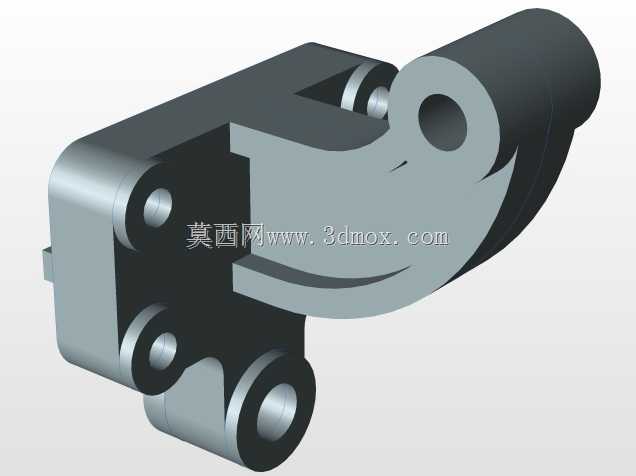

铰接式液压阀块安装支撑结构件

项目分类:阀门 发布时间:2025-10-12 ID:1083491
  • 铰接式液压阀块安装支撑结构件

  该构件属于液压阀组配套的安装支撑类零件,主要应用在中小功率液压系统的阀组集成布置场景中,常见于小型工程机械的液压控制单元、工业设备的辅助液压回路、机床液压站的阀组安装工位,用来承载铰接式液压阀块,同时为阀块提供摆动调节的安装基准,避免阀块与周边管路、机架结构产生运动干涉。从实际使用场景来看,这类支撑件往往安装在液压站的阀组安装面或者设备机架的预留安装位上,下部的两个同轴安装孔用来穿装固定螺栓,将整个构件锁紧在安装基准面上,孔位的同轴度公差控制在0.02mm以内,保证安装后构件不会出现偏斜,避免上部承载的阀块出现安装应力。

  上部的铰接孔是核心功能位,用来穿装铰接销轴,连接阀块的摆动端,孔内需要配套铜套或者自润滑轴承,降低阀块摆动调节时的摩擦阻力,铰接孔的孔径与下部安装孔的中心距是核心安装尺寸,直接决定阀块摆动时的运动轨迹边界,设计时需要提前核算阀块外接管路的最小弯曲半径,保证阀块在最大摆动角度下,外接液压胶管不会出现弯折超标的情况。构件侧面的弧形让位结构是设计中的关键细节,这个弧形面的曲率是按照阀块摆动的最大轨迹半径做的等距偏移,预留了1.5mm的安全间隙,既可以最大限度缩小整个支撑结构的整体体积,又能避免阀块摆动过程中与支撑件本体发生刮擦,很多新手设计这类支撑件时容易忽略让位轨迹的核算,要么间隙留得过大造成结构冗余,要么间隙不足导致阀块运动卡滞。

  从结构强度设计来看,构件的主体壁厚根据承载的阀块重量做了匹配,常规承载5kg以内阀块的版本壁厚设置为8mm,在安装孔的位置做了局部加厚的凸台结构,避免螺栓锁紧时出现应力集中导致构件开裂,同时在构件的转角位置都设置了R2-R3的铸造圆角,既符合铸造或者铣削加工的工艺要求,也能减少应力集中点,提升构件的抗疲劳强度。在实际设备装配中,这类支撑件的安装面平面度要求控制在0.03mm以内,如果安装面平面度超差,螺栓锁紧后构件会出现变形,导致上部铰接孔的轴线偏斜,直接造成阀块摆动卡滞,甚至会导致铰接销轴出现偏磨,缩短销轴和衬套的使用寿命。设计时还需要考虑安装螺栓的操作空间,下部两个安装孔的中心距设置为42mm,预留了足够的扳手操作空间,装配时可以顺利完成螺栓的锁紧作业,不需要额外制作专用工装。另外,构件上部的铰接孔端面做了0.5mm的沉台,用来安装孔用挡圈,对铰接销轴进行轴向限位,防止设备运行过程中销轴窜动脱落,这个细节虽然不起眼,但直接关系到设备运行的可靠性,在户外作业的工程机械场景中,如果销轴脱落导致阀块下坠,很容易扯断高压液压油管,造成液压油泄漏甚至安全事故。

  从加工工艺角度来说,这个构件既可以采用铸钢毛坯后铣削加工的方式量产,也可以直接用整块铝合金或者钢料通过五轴铣削加工制作小批量试制版本,两种加工方式对应的尺寸公差要求略有区别,铸造成型的版本需要预留2mm的加工余量,对安装孔、铰接孔、安装面进行二次精加工,保证关键尺寸的精度满足装配要求;整块料铣削的版本加工精度更容易保证,但是材料利用率相对较低,适合小批量定制的场景。在液压系统的日常维护中,这个支撑件的铰接位置需要定期加注润滑脂,避免铰接位置出现干摩擦,设计时在铰接孔的侧壁预留了注油孔的位置,可以直通铰接面,方便维护时加注润滑脂,延长整个结构的使用寿命。
