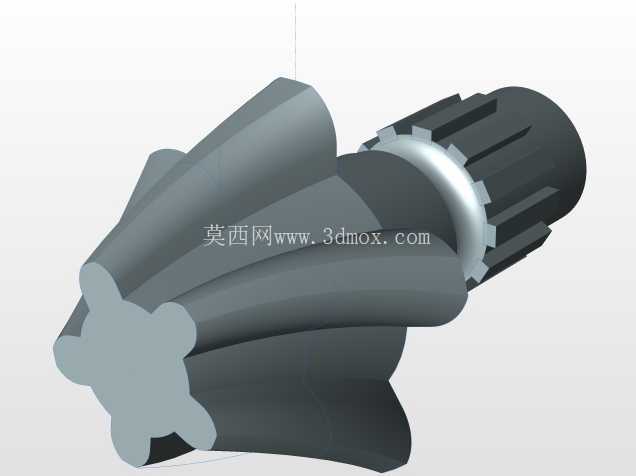

NX平台螺旋锥齿轮传动件结构设计

这款螺旋锥齿轮的设计，核心是解决相交轴之间的动力换向传输需求，常见于差速器、机床主轴进给箱、小型农机传动单元这类需要在有限空间内改变扭矩传递方向的场景。不同于直齿锥齿轮的瞬时线接触啮合，该齿轮采用螺旋齿形设计，齿线沿节锥面呈螺旋状分布，啮合过程中轮齿是逐步进入、逐步退出啮合区间的，重合度相较直齿锥齿轮提升40%以上，能有效降低传动过程中的冲击、振动与运行噪音，在中高速、中等负载的传动工况下稳定性优势十分明显。

从结构设计逻辑来看，齿轮的节锥角、根锥角、面锥角参数经过匹配计算，保证配对齿轮的节锥面能够完全共顶点，避免啮合过程中出现边缘接触、齿面偏载的问题。齿部的螺旋角取值兼顾了轴向力控制与啮合重合度需求，既不会因为螺旋角过大导致轴承承受过高的轴向载荷，也不会因为螺旋角过小失去螺旋齿的传动平稳性优势。齿宽取值控制在节锥母线长度的三分之一左右，避免齿宽过大导致小端齿槽过窄、加工刀具干涉，同时保证齿面有足够的接触面积承载传输扭矩。

齿轮的安装定位端采用外花键结构设计，花键的大径、小径、键齿宽度均按对应传动标准匹配，能够与配套的传动轴实现周向固定，保证扭矩传递过程中无相对回转间隙，同时花键连接的对中性好，能减少齿轮高速旋转时的动不平衡量。花键与齿部之间设计有定位轴肩，轴肩的端面跳动公差控制在合理范围内，安装时轴肩端面贴合轴承内圈或者传动箱的定位端面，能够精准限定齿轮的轴向安装位置，保证啮合齿面的接触斑点落在齿面中部区域，避免出现齿顶接触、齿根接触这类不良啮合状态。

从安装边界来看，齿轮的最大外轮廓为齿部大端的齿顶圆直径，设计时已经预留了与传动箱内壁的安全间隙，避免旋转过程中齿部与箱体发生刮碰。齿轮小端的端面到花键末端的长度尺寸，匹配传动轴的安装深度，保证花键啮合长度足够，不会出现花键连接长度不足导致的键齿压溃问题。齿部的齿顶间隙、齿侧间隙均按对应精度等级设定，既能够补偿热变形、安装误差带来的位置偏移，也不会因为间隙过大导致传动正反转时出现空程误差。

在实际应用场景中，这类螺旋锥齿轮常作为正交传动的核心零件，比如在小型割草机的动力传输单元中，将竖直布置的发动机动力转换为水平方向的输出，带动切割刀盘旋转；在台式钻床的进给传动箱中，将手轮的旋转动力换向传递给主轴套筒，实现主轴的升降进给；在小型电动工具的角向磨光机中，将电机的高速旋转换向90度输出给磨片安装轴。设计过程中针对不同工况的负载特性，对齿面的接触强度、齿根的弯曲强度都做了对应校核，保证在额定负载下齿面不会出现点蚀、齿根不会出现断裂失效。轮齿的齿向修形、齿顶修缘设计，能够抵消安装误差、负载变形带来的啮合偏移，让齿面载荷分布更均匀，延长齿轮的实际使用寿命。花键部分的倒角设计，方便装配时快速对准传动轴的花键槽，减少装配过程中的磕碰损伤。齿轮整体的结构紧凑，在满足传动强度的前提下尽可能缩减了轴向与径向尺寸，适配小型传动箱的紧凑空间布局需求，不需要额外增加箱体的体积就能实现稳定的换向传动。
