Creo环境下组装用法兰连接结构

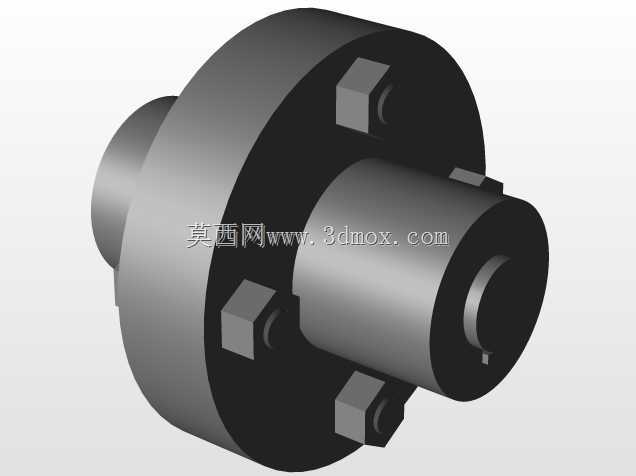

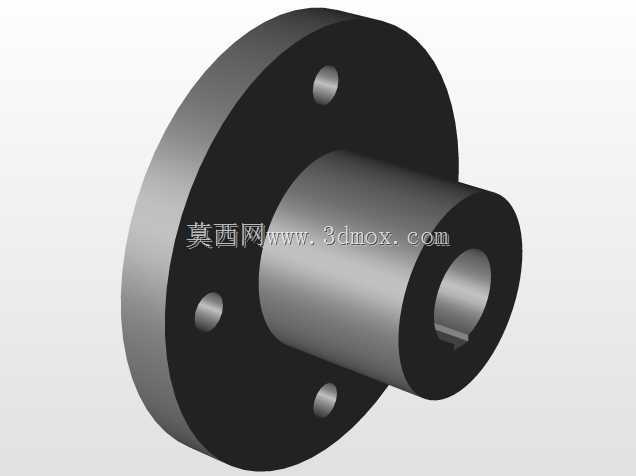

　　这类法兰组件多用于轴系间的刚性连接场景，在中小型传动设备、泵组输出端、电机与执行机构的对接位置十分常见，核心作用是保证两根对接轴的同轴度，同时传递额定工况下的扭矩，部分带定位凸台的结构还能承受一定的径向载荷，避免轴系运转时出现窜动。从结构设计来看，该法兰采用分体式对接设计，两端分别设置与轴径匹配的轴孔，对接面加工有均匀分布的螺栓安装位，侧面的方形凸台是螺栓防转定位结构，装配时螺栓穿入后无需额外固定螺母端，就能避免螺栓随设备运转出现松动，这点在持续运转的传动场景下实用性很强，能大幅降低后期运维的紧固频次。设计阶段首先要确认对接轴的轴径公差，轴孔与轴的配合一般选过渡配合，既保证装配时不会过于松旷，也能在检修时顺利拆卸；

　　对接面的平面度公差需要控制在0.02mm以内，否则锁紧后两个法兰面会出现局部间隙，高速运转时容易产生振动异响，长期使用还会导致螺栓疲劳断裂。安装边界方面，法兰的最大外圆直径决定了安装时需要预留的径向操作空间，螺栓孔的分布圆直径要和对接端的安装尺寸完全匹配，轴向总长度要计入轴头插入深度，避免装配后轴端顶死或者插入深度不足导致连接失效。实际应用中，这类法兰不需要额外的缓冲结构，适合对传动精度要求较高、载荷平稳的工况，比如小型输送线的驱动轴对接、精密测试设备的动力传递环节，装配时需要按对角线顺序逐步锁紧螺栓，保证每个螺栓的预紧力一致，避免法兰面出现偏斜。建模过程中需要重点关注螺栓孔的位置度公差，以及定位凸台与螺栓头的配合间隙，间隙过大会失去防转效果，间隙过小则会导致装配时螺栓无法顺利卡入凸台位置，轴孔的键槽尺寸要和对应轴的键宽匹配，保证扭矩传递的可靠性。
