工业管道用差压式孔板流量检测装置

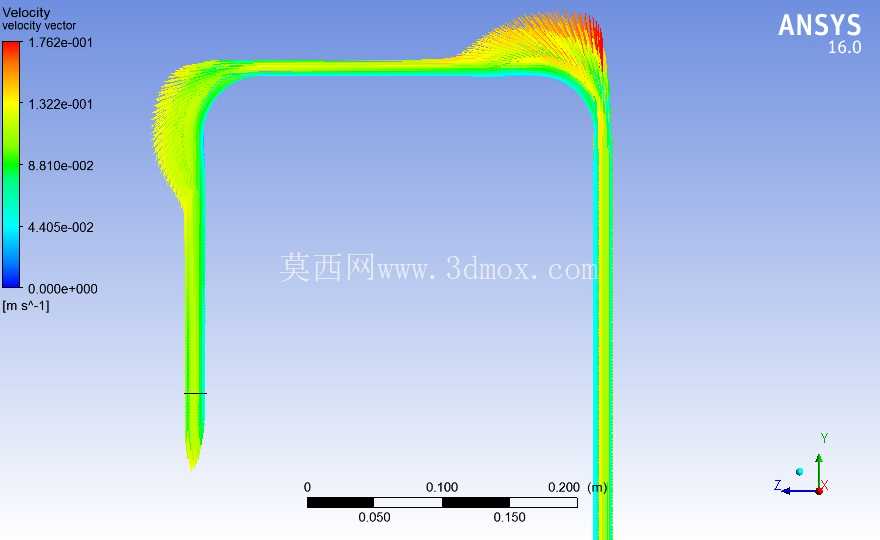

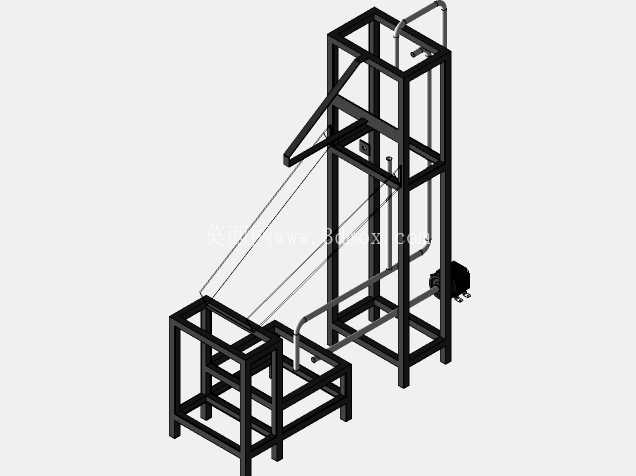

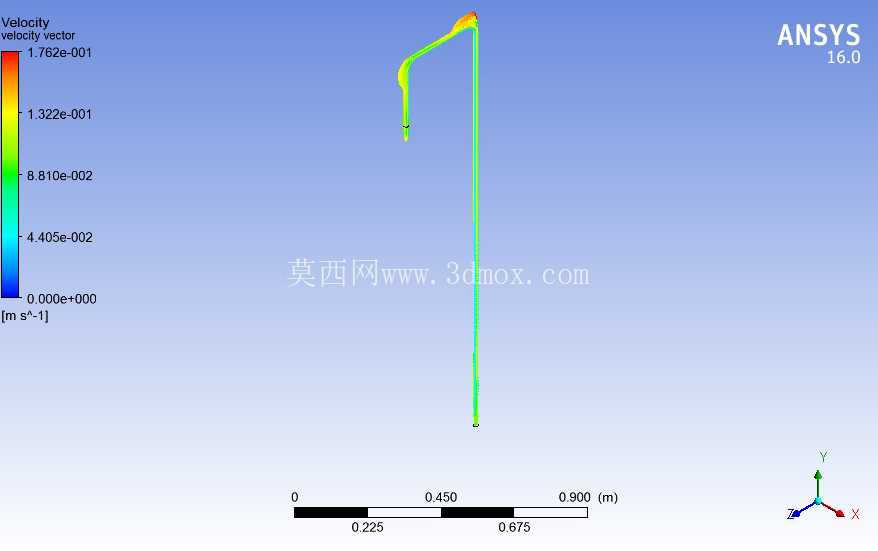

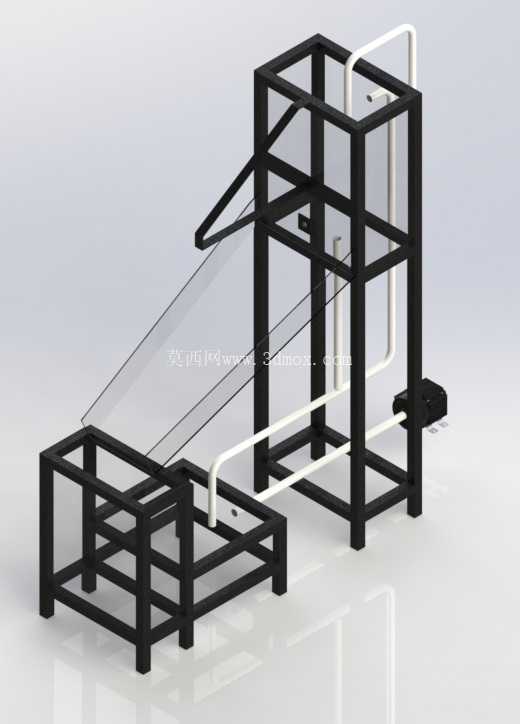

　　在化工、市政给排水、热力输送、油气集输等涉及流体介质输送的工业场景中，流量参数的精准采集是生产过程管控、能耗核算、贸易结算的核心依据，差压式孔板流量检测装置作为目前应用覆盖范围最广的节流式流量测量设备，其结构可靠性、测量稳定性直接决定了整套流体输送系统的运行管控精度。这套孔板流量检测装置的整体支撑框架采用标准型材组焊成型，框架分为上下两个安装层级，上层为测量管路与节流元件安装位，下层预留了差压变送单元、信号接线端子的安装空间，框架底部设置了统一的安装基准面，可直接通过膨胀螺栓固定在混凝土设备基础或者钢制操作平台上，安装时无需额外制作复杂的转接支架，能大幅缩短现场施工的周期。

　　从结构设计逻辑来看，整套装置的核心测量段遵循节流差压测量原理，在工艺管道内部同轴安装开孔尺寸经过严格计算的标准孔板节流件，当充满管道的流体流经孔板开孔位置时，流束会在节流处形成局部收缩，进而在孔板的上下游侧产生稳定的静压差，通过引压管路将两侧的压力信号传导至差压检测单元，即可结合流体的密度、粘度、工作温度压力、管道内径等参数换算出实时的体积流量与质量流量。设计过程中充分考虑了现场安装的直管段要求，孔板上下游分别预留了足够长度的直管段空间，避免管道弯头、变径、阀门等局部阻力件造成的流束紊乱影响测量精度，引压管路采用大曲率半径的弯管结构，减少引压过程中的压力损失与介质积存风险，针对不同的被测介质特性，引压口的开孔方位也做了对应适配，测量气体介质时引压口开设在管道上半周，测量液体介质时引压口开设在管道水平中心线偏下位置，测量蒸汽介质时则配套设置了冷凝罐结构，避免高温介质直接接触检测元件造成损坏。整套装置的外形尺寸充分适配常规工业厂房的安装空间，框架主体采用矩形截面型钢焊接而成，所有焊接位置均做了去应力处理，避免长期使用过程中框架变形导致管路同轴度偏差，影响测量精度；管路连接位置采用标准法兰对接结构，密封面形式根据公称压力等级匹配，可满足不同压力等级的工艺管道安装要求，安装边界预留了足够的操作空间，侧面预留了检修通道，日常运维时可直接拆卸孔板压板进行节流件的检查、清洗或者更换，无需整体拆卸整套测量管路。

　　在实际工业应用场景中，这类孔板流量检测装置可适配洁净气体、液体、蒸汽等多种单相流体的测量需求，结构牢固可靠，抗干扰能力强，对现场安装环境的适应性远高于其他类型的流量测量设备，不存在运动部件磨损的问题，只要按照规程定期校验节流件的开孔尺寸与引压管路的密封性，即可长期保持稳定的测量精度。设计过程中对管路的同轴度做了严格的公差约束，孔板开孔中心与管道中心的同轴度偏差控制在标准允许的范围内，避免偏心安装造成的差压信号失真；框架的底部安装孔采用长圆孔设计，可适配现场基础安装位置的小范围偏差，降低现场安装的对位难度；上层框架设置的扶手结构一方面可作为运维人员操作时的防护依托，另一方面也可用于敷设信号线缆，避免线缆直接暴露在工艺管道旁受高温或者介质腐蚀影响。

　　不同于集成式的流量仪表，这套分体框架式的孔板流量检测装置将测量管路、支撑结构、变送单元安装位做了一体化整合，现场安装时只需要完成进出口工艺管道的对接以及信号线缆的连接即可投入使用，减少了现场零散安装的工作量，也避免了现场组装过程中出现的引压管坡度不对、节流件装反、同轴度超差等常见安装问题，能有效保障设备投用后的测量准确性。针对不同的工况需求，孔板的开孔直径比可根据实际的流量测量范围做针对性调整，在保证足够差压信号输出的同时，尽可能降低节流件造成的永久压力损失，减少流体输送过程中的能耗浪费；引压管路上配套设置了截止阀与排污阀，日常运维时可在不拆卸主管道的情况下完成引压管路的吹扫、排污以及变送器的零点校准工作，大幅降低运维的工作量与成本。
