十字轴式万向联轴器传动结构设计

在各类需要轴线偏移补偿的传动场景中，万向联轴器是解决两轴存在角向位移、径向错位问题的核心连接件，区别于刚性联轴器仅能传递同轴扭矩的特性，这类结构可在两轴轴线不共线、存在动态夹角变化的工况下持续稳定传递旋转扭矩，广泛适配机床进给轴系、汽车传动轴系、冶金设备辊道传动、工程机械动力输出端等存在安装偏差或工作中轴系相对位置动态变化的场景。从实际工程应用来看，很多设备安装过程中受加工精度、装配公差、机架受力变形影响，主动轴与从动轴很难做到绝对同轴，部分工况下工作过程中两轴的相对角度还会持续变化，比如车辆行驶过程中悬挂跳动会带动驱动桥与变速箱输出轴的夹角持续改变，这时候刚性联轴器会产生极大的附加载荷，加剧轴承、轴封的磨损，甚至出现轴系断裂的故障，而万向联轴器通过自身的铰接结构，可允许两轴在一定角度范围内持续偏转，同时保持扭矩传递的连续性，大幅降低轴系的附加应力。

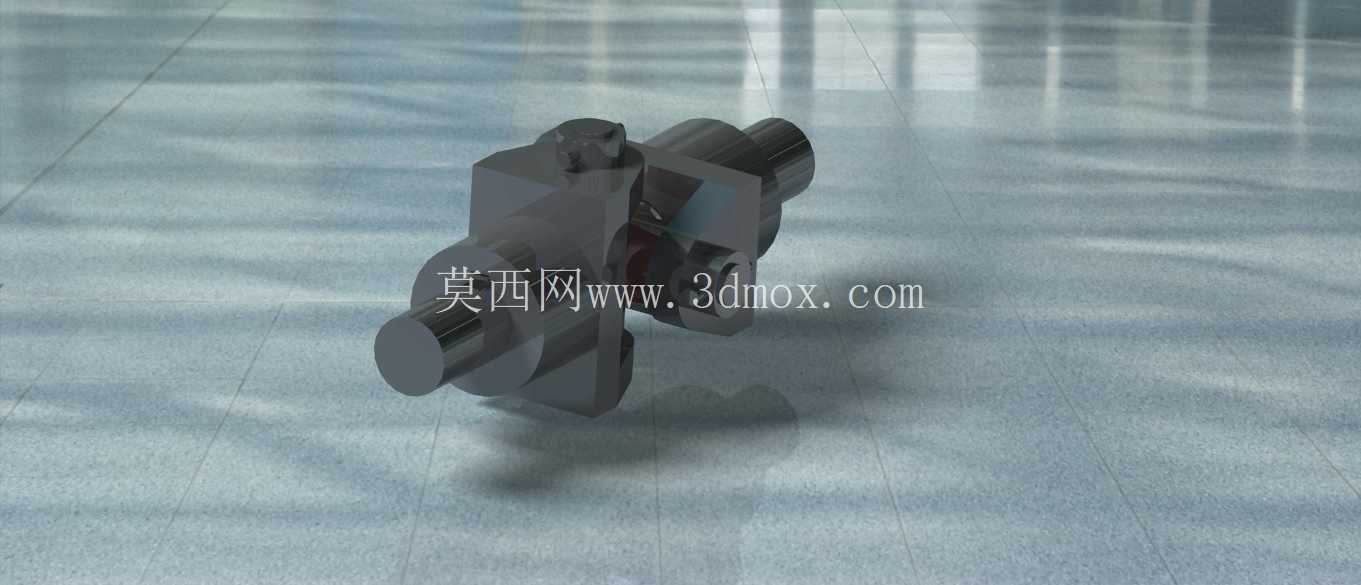

本次设计的万向联轴器采用十字轴式核心结构，两端为叉形接头，分别与主动轴、从动轴通过键连接或法兰螺栓紧固，中间十字轴作为铰接核心，四个轴颈分别嵌入两端叉头的轴承孔内，配合滚针轴承降低转动过程中的摩擦阻力，减少铰接位置的磨损量，延长部件使用寿命。设计过程中首先需要明确额定传递扭矩的边界，根据配套设备的电机功率、最高工作转速计算所需的扭矩储备系数，确定十字轴的轴颈直径、叉头的截面厚度，避免大负载冲击下出现叉头断裂、十字轴弯曲变形的问题。角度补偿范围是这类部件的核心参数，常规单节万向联轴器的最大工作夹角可达15°到25°，如果需要更大的补偿角度或者实现等角速度传动，通常会采用双节串联的布置方式，通过中间轴的角度抵消单节万向节传动带来的转速波动，避免从动端出现周期性转速变化影响传动平稳性。

安装边界方面，两端轴孔的直径公差按照过渡配合设计，适配常用的标准轴径系列，键槽尺寸符合GB/T 1095的平键规范，方便用户直接选配标准平键完成装配，不需要二次加工。法兰连接版本的螺栓孔分布圆直径、螺栓孔径均匹配对应规格的联轴器法兰标准，可直接与同规格的其他传动部件对接。整体外形的最大回转直径经过严格校核，确保在最大偏转角度下，联轴器外轮廓不会与周边的机架、护罩等部件发生运动干涉，安装时需要保证两端叉头的同轴度偏差在允许范围内，同时预留足够的轴向窜动空间，避免轴系热胀冷缩时对联轴器产生额外的轴向推力。日常维护中，十字轴的轴承位置需要定期加注润滑脂，减少滚针与轴颈的磨损，尤其是在重载、高转速工况下，润滑不足会快速导致铰接位置发热、磨损间隙增大，进而引发传动抖动、异响等问题。从结构受力角度分析，十字轴在传递扭矩时四个轴颈会承受周期性的交变载荷，因此材质通常选用合金结构钢经渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，既耐磨又能承受冲击载荷，两端叉头选用中碳钢调质处理，保证足够的结构强度，避免大扭矩下出现叉头张开变形的问题。在选型匹配时，不能仅按照额定扭矩选择，还需要结合工作转速、最大偏转角度、负载冲击特性综合考量，比如频繁正反转、存在冲击载荷的工况，需要选择比理论计算值大1.5-2倍扭矩储备的型号，避免过载损坏。
