小型支腿式焊接结构皮带输送装置

　　在小批量离散制造场景、工位间短距离物料转运、实验室小型物料输送、维修工位工件流转这类场景里，大型输送设备往往存在占地过大、部署灵活性不足的问题，这款轻型皮带输送结构就是针对这类窄空间、低负载的输送需求设计的。从结构设计逻辑来看，整机采用焊接式机架主体，没有额外配置传送带成品件，给使用者预留了根据实际输送物料特性选配皮带材质、厚度、表面纹理的空间，毕竟不同场景下输送的物料差异极大——比如输送小五金件需要防滑带面，输送纸质包装件需要低摩擦平带，输送带轻微油污的工件则需要耐油材质皮带，预留皮带选配空间能大幅提升结构的适配性。

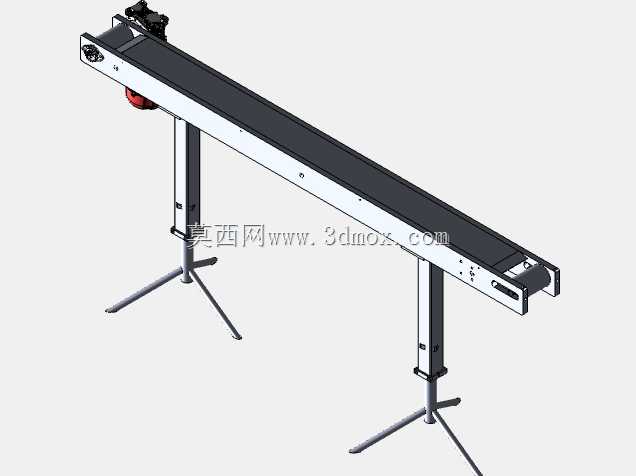

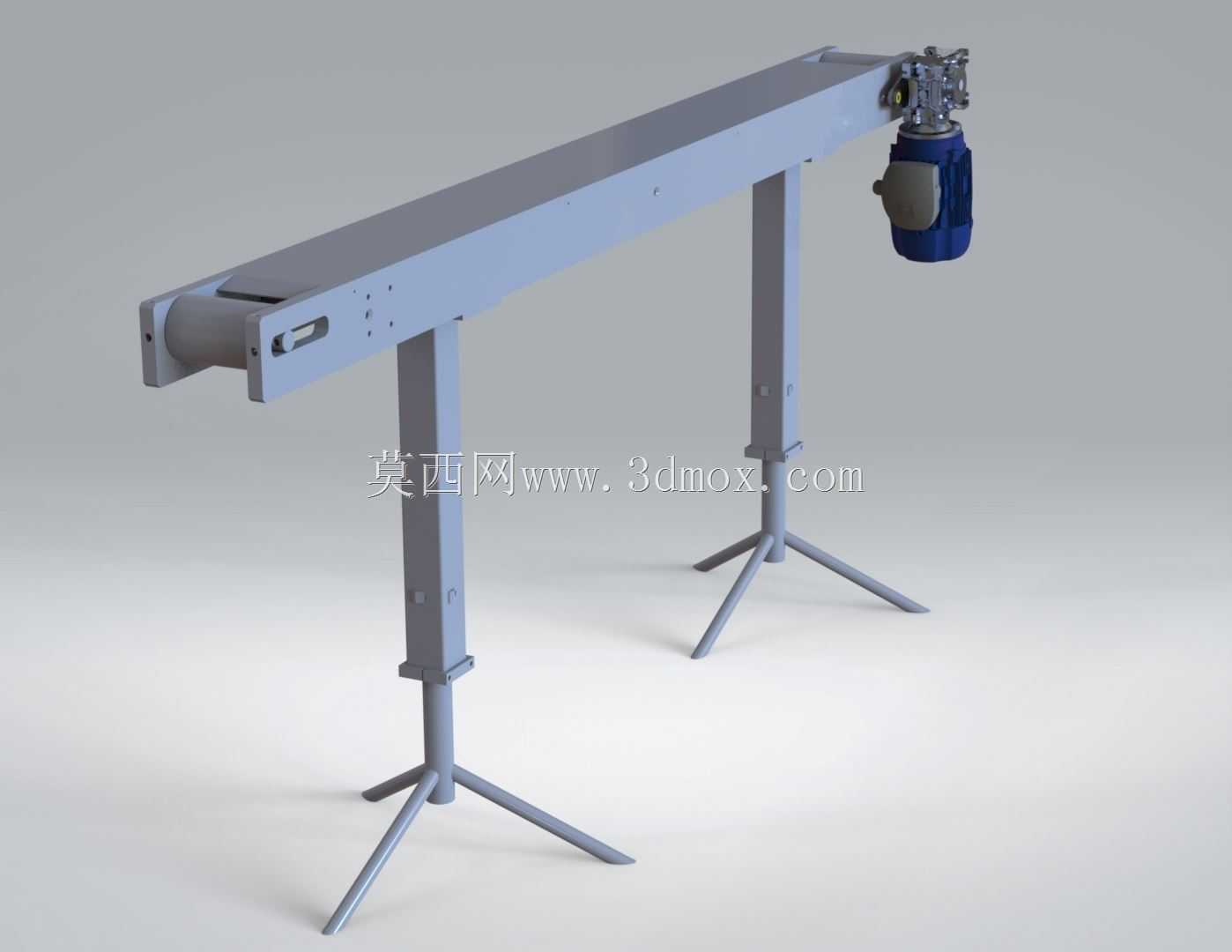

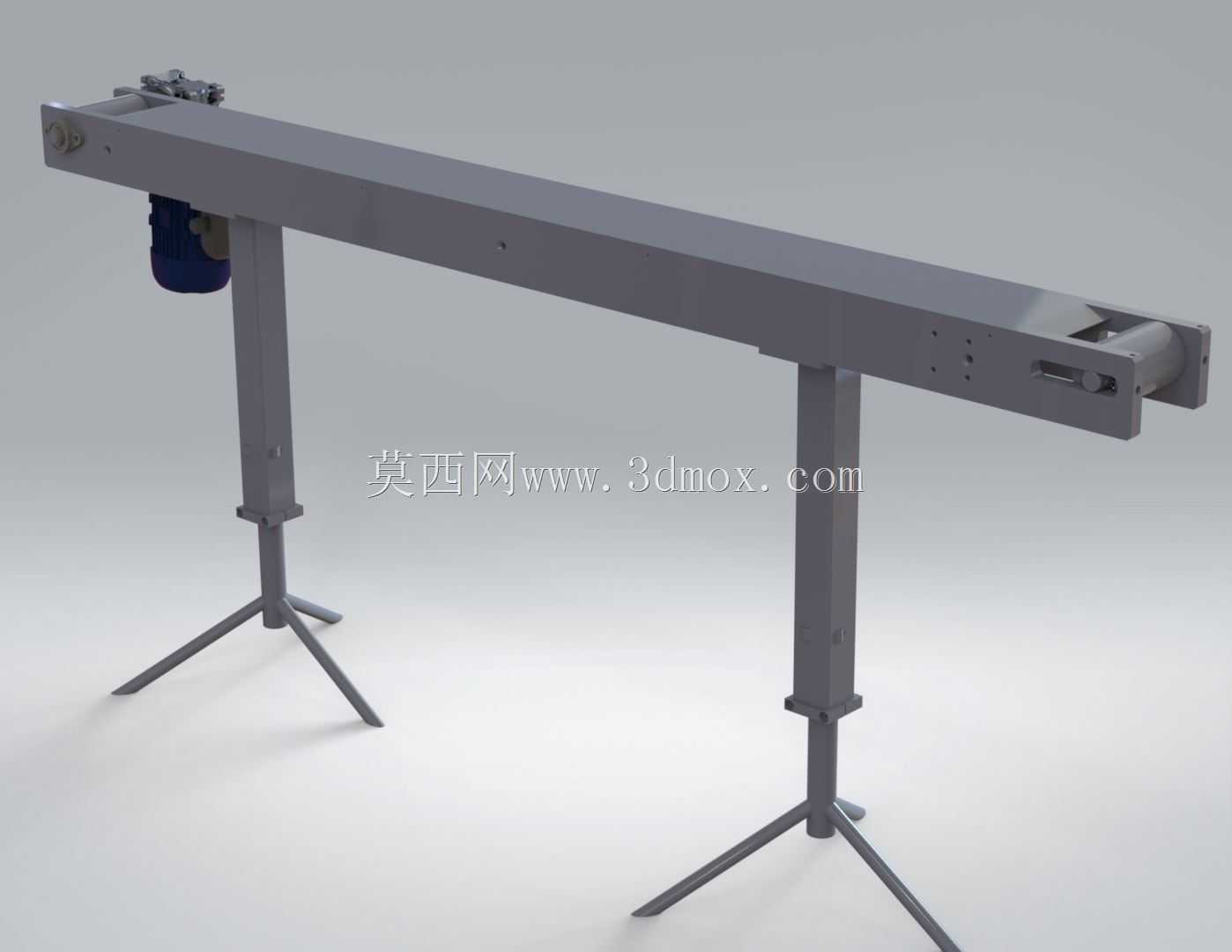

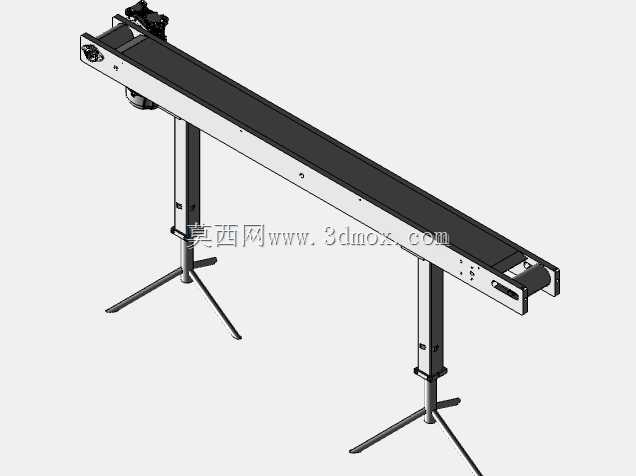

　　机架主体采用长条形槽型截面设计，既可以保证整体的抗弯刚度，避免长跨距下机架中段出现下挠变形，又能给两端的辊筒安装、张紧结构预留安装空间，主动端集成了驱动单元安装位，驱动单元侧装在机架端部，不会占用输送线正下方的操作空间，也方便后期对驱动部分做维护、检修操作。支撑部分采用的是可调节支腿结构，每根支腿搭配三脚式支撑脚，这种支撑脚的设计不需要在地面做预埋或者打膨胀螺栓固定，直接放置在平整地面就可以获得足够的支撑稳定性，非常适合需要经常调整工位布局的车间场景；支腿本身带有高度调节余量，可以根据前后对接设备的高度差调整输送面的整体高度，也能适配地面存在轻微不平整的安装场景，避免出现机架晃动、输送面倾斜导致物料跑偏的问题。

　　从安装边界来看，整机的横向宽度控制得比较窄，适合布置在两个工位之间的狭窄通道旁，不会占用过多的车间通行空间；端部驱动单元的外伸尺寸经过控制，不会在安装时和周边的工作台、设备柜体产生干涉。在功能设计上，两端辊筒的安装座预留了张紧调节行程，安装皮带时可以通过调整端部辊筒的位置来实现皮带张紧度调节，同时也能微调皮带的跑偏量，不需要额外增加复杂的纠偏结构，对于轻型低负载输送场景来说，这种简单可靠的结构反而能降低后期的维护成本。机架上预留了标准的安装孔位，后期如果需要增加侧边挡边、物料检测传感器、工位导向条这类附件，不需要额外在机架上焊接或者打孔，直接利用现有孔位就可以完成加装，适配不同工位的个性化需求。

　　这种结构的输送装置，实际使用中可以承担单重几公斤以内的工件、包装件的短距离转运，比如装配线上的零部件从上料工位到装配工位的输送，包装工位上成品从打包台到装箱工位的转运，或者小型加工设备旁工件从待加工区到设备进料口的输送，相比大型输送线，它的部署成本更低，调整更灵活，对于产能规模不大、工位布局经常调整的小型生产场景来说实用性很强。设计时没有采用复杂的铝型材拼装结构，而是选择焊接机架，也是考虑到小型设备的结构刚性需求，焊接结构的整体抗振性更好，在驱动单元运行时不会出现型材拼接结构容易产生的松动、共振问题，长期使用的结构稳定性更有保障。支腿的三脚支撑结构，每个支脚的触地面积经过优化，即使是在普通的环氧地坪、水泥地面上，也不会因为设备运行的轻微振动出现位置偏移，不需要额外做地面固定，大幅降低了安装部署的工作量。
