三轴拾取放置工业机械手结构设计

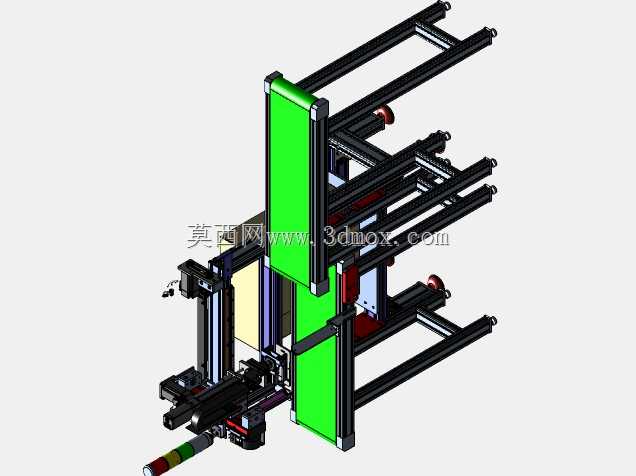

　　在3C电子小零件分拣、五金件工序间转序、包装线来料上料这类需要高频次重复移载物料的工位上，这类三轴拾取放置机构是替代人工重复取放动作的核心执行单元，相比六轴关节机器人，它的运动路径更可控，调试逻辑更简单，针对固定节拍的直线移载场景适配性更强，不会出现关节臂奇异点导致的轨迹偏移问题，在小范围固定行程的工位上部署成本也更低。从结构布局来看，这套机构采用正交三轴的运动架构，X轴负责水平方向的长距离跨工位移动，覆盖两个工位之间的移载距离，Y轴负责拾取位置的前后微调，适配来料位置的小幅偏差，Z轴负责垂直方向的升降动作，完成拾取后的抬升和放置前的下降，三个轴的运动方向完全垂直，运动解耦难度低，普通的PLC点位控制就能实现稳定的动作逻辑，不需要复杂的运动学算法解算，现场调试人员只需要设定好取料位、放料位的坐标点，再调整好各轴的加减速参数就能投入使用，对中小工厂的设备维护人员十分友好。设计阶段首先要确认的是各轴的行程边界，X轴的有效行程要完全覆盖取料工位和放料工位的最远点距离，还要预留10%左右的安全余量，避免轴运行到硬限位位置触发撞机；Z轴的行程要兼顾拾取时的下压高度和抬升后的安全过件高度，抬升后的最低高度要高于移载路径上所有障碍物的最高点，防止移动过程中带起的物料剐蹭到周边的工装治具；Y轴的行程不需要做太长，主要用来补偿来料托盘上的物料位置偏差，一般覆盖单排物料的排布宽度即可。

　　各轴的传动选型上，这类轻载拾取场景一般会选用同步带传动搭配直线导轨导向，同步带的传动速度快，噪音低，适合短行程高频次的往复运动，负载如果在5公斤以内完全可以满足使用需求，如果是搬运稍重的金属零件，也可以替换成滚珠丝杠传动，提升传动的刚性和位置精度。末端执行器的安装接口做了标准化的法兰设计，可以根据实际拾取的物料类型更换夹爪、真空吸盘或者磁吸座，比如拾取轻薄的塑料片就用真空吸盘，拾取规则的五金块就用气动夹爪，拾取带铁磁性的零件就用电磁吸座，不需要改动主体三轴结构就能快速适配不同的物料搬运需求。

　　安装固定方面，整套机构的底座预留了标准的T型槽安装孔，可以直接固定在铝型材工作台的台面上，也可以通过支架吊装在生产线的上方，安装时需要先校准X轴和Y轴的水平度，保证Z轴垂直于工作台面，避免运行过程中出现偏载导致导轨磨损加快。日常运行中，这类三轴机构的维护点也比较少，只需要定期给直线导轨补充润滑脂，检查同步带的张紧度，确认各轴的原点传感器信号正常，就能保证长期稳定运行，相比人工操作，它的取放节拍可以稳定在每次1到2秒，不会因为疲劳出现动作变慢或者取放位置偏差的问题，在大批量重复作业的工位上，能有效降低人工的劳动强度，减少因为人工操作失误导致的物料碰伤、放偏问题。

　　在做三维结构设计的时候，还要重点考虑各轴的走线布局，动力线和信号线要放在拖链内部，拖链的弯曲半径要符合线缆的最小弯曲要求，避免轴往复运动的时候线缆被拉扯磨损，拖链的两端要做固定处理，运行过程中不能和周边的结构件产生剐蹭。另外各轴的两端都要安装硬限位块和软限位程序，双重保护防止轴超程运行，原点位置要设置在各轴的行程端点，每次设备上电的时候先执行回原点动作，保证坐标位置的一致性，避免因为断电位置偏移导致的取放位置错误。
