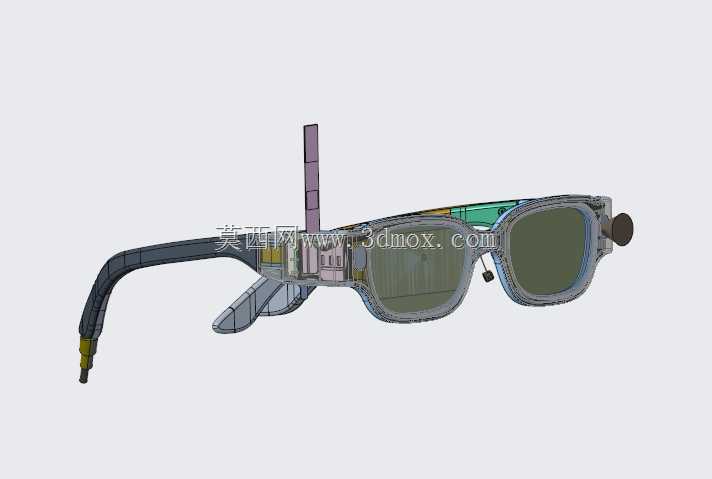

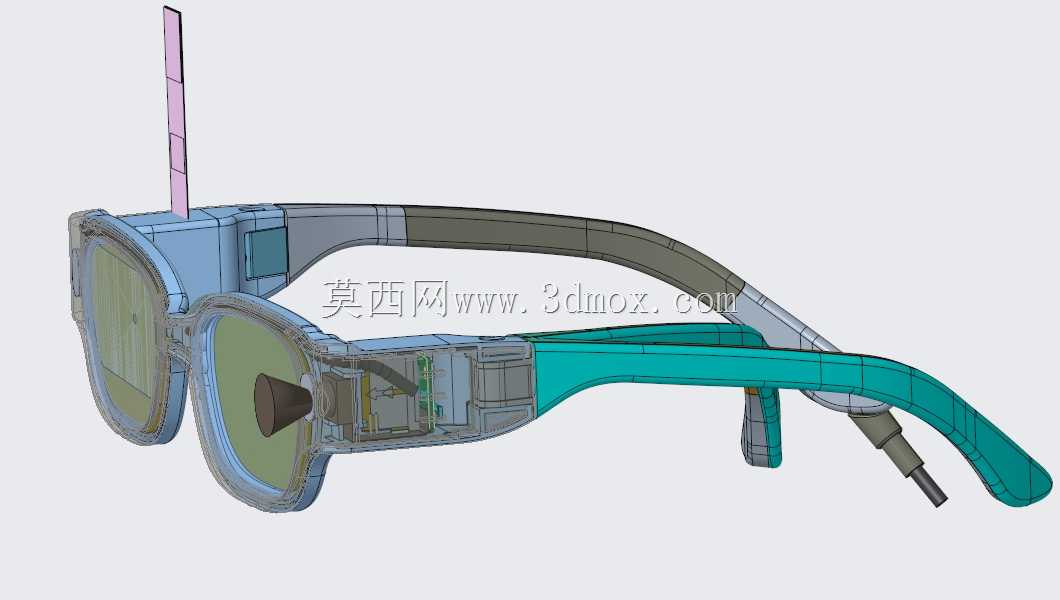

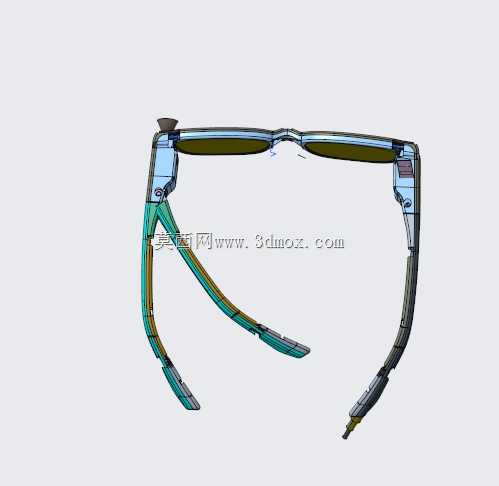

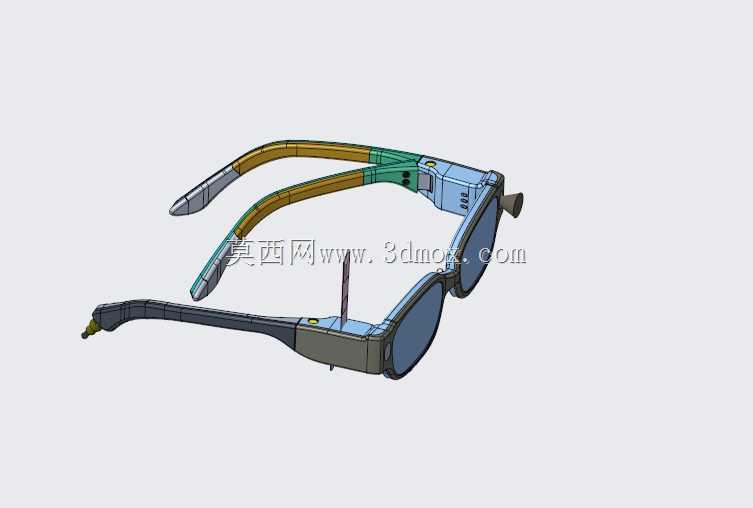

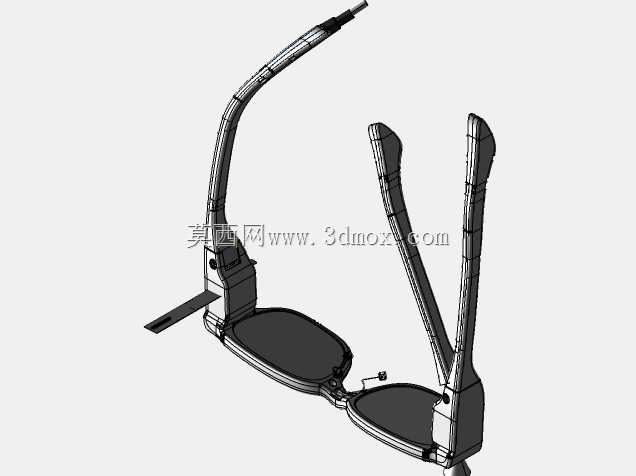

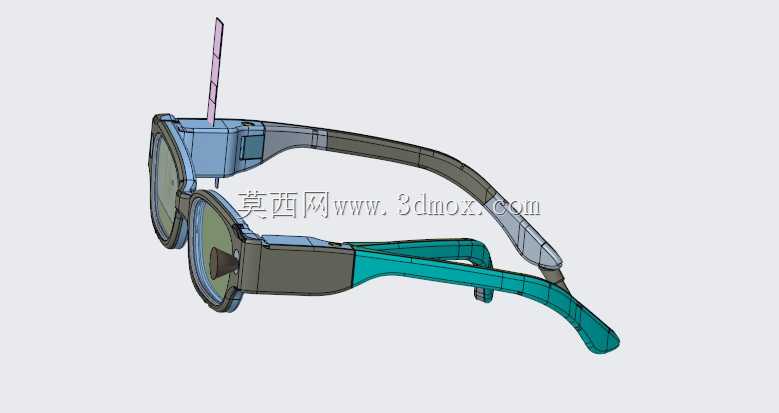

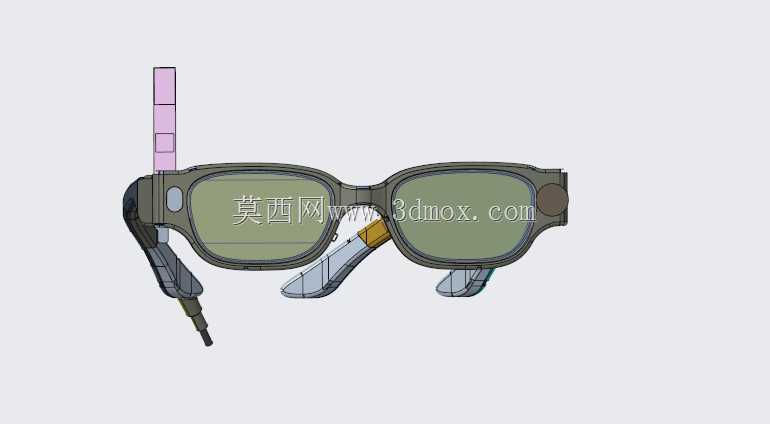

可量产增强现实智能穿戴眼镜结构设计

这款AR眼镜的结构设计覆盖光学模组容纳、机械支撑、佩戴适配全链路，所有结构件均满足直接开模成型要求，可直接导入量产环节落地。从实际应用场景来看，该结构可适配工业运维辅助、消费级影音娱乐、医疗手术导航、教育培训实操演示等多场景需求，不同场景下的结构冗余设计预留了功能拓展空间，比如镜腿内部预留的走线槽可兼容不同算力的主控板、电池模组以及传感元件的排布，无需大幅改动主体框架即可完成不同定位产品的衍生开发。

从功能特性维度拆解，镜框部分采用半框包裹结构，在保证光学镜片定位精度的前提下尽可能压缩整体重量，镜圈与镜腿的铰接位置采用阻尼可调的转轴结构，可适配不同头围用户的佩戴角度需求，长时间佩戴不会出现夹头或者滑落的问题。光学结构的安装位设置了±0.5mm的调节余量，装配时可根据不同批次光学模组的公差做微调，保证出瞳距离、视场角的一致性，避免量产环节出现装配良率过低的问题。镜腿内部做了分腔设计，将电池仓、主控板仓、传感元件仓独立分隔，既可以避免元器件之间的电磁干扰，也能在结构受力时保护脆弱的电子元件，比如镜腿末端做了弧形配重设计，将重量较大的电池模组放置在靠近耳后的位置，平衡前端光学模组的重量，降低鼻梁位置的承压，提升长时间佩戴的舒适度。

设计思路上优先平衡了成型工艺性与佩戴实用性，所有结构件的拔模角度均控制在1.5°-3°之间，壁厚均匀控制在1.2mm-1.8mm区间，避免注塑成型时出现缩痕、翘曲等缺陷，加强筋的排布均避开外观面，保证产品外观的整体性。鼻托位置采用可替换的软胶结构设计，通过卡扣与镜框主体连接，可根据用户需求更换不同厚度、不同弧度的鼻托，适配不同鼻梁高度的佩戴需求，鼻托与镜框的连接位置做了圆角过渡，避免应力集中导致的断裂问题。镜腿外侧预留了触控模组、摄像头模组的安装位，安装位的定位柱公差控制在±0.02mm，保证电子元件装配后的平整度，不会出现凸起或者凹陷影响外观与使用手感。

从安装边界与外形尺寸来看，整镜展开状态下总宽度控制在155mm以内，镜腿折叠后总厚度不超过45mm，可适配常规的眼镜盒收纳需求，光学镜片的安装位尺寸兼容目前市面上主流的BirdBath、光波导光学模组，不需要改动镜框结构即可完成不同光学方案的替换。镜框前端的摄像头安装位做了下沉式设计，既可以保护摄像头镜片不被磨损，也能避免摄像头凸起过多导致的整体外观突兀问题。所有结构的连接位置均做了圆角处理，没有尖锐棱角，满足消费类电子产品的安全规范要求，铰接位置的转轴阻尼力经过反复调校，既可以保证镜腿展开后的支撑稳定性，也能在折叠时保持顺畅的手感，不会出现卡顿或者松动的问题。整镜的重量分布经过重心调校，佩戴时的重心落在耳后与鼻梁的支撑点之间，不会出现前端下坠的问题，即使搭配较重的光波导模组，也能保证佩戴的稳定性，适合长时间使用的场景需求。
