1000mlPET瓶三腔吹塑成型模具结构

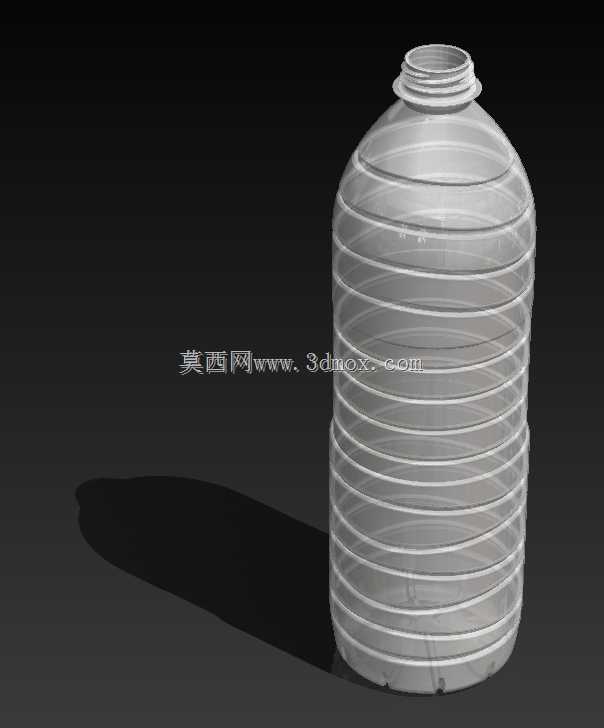

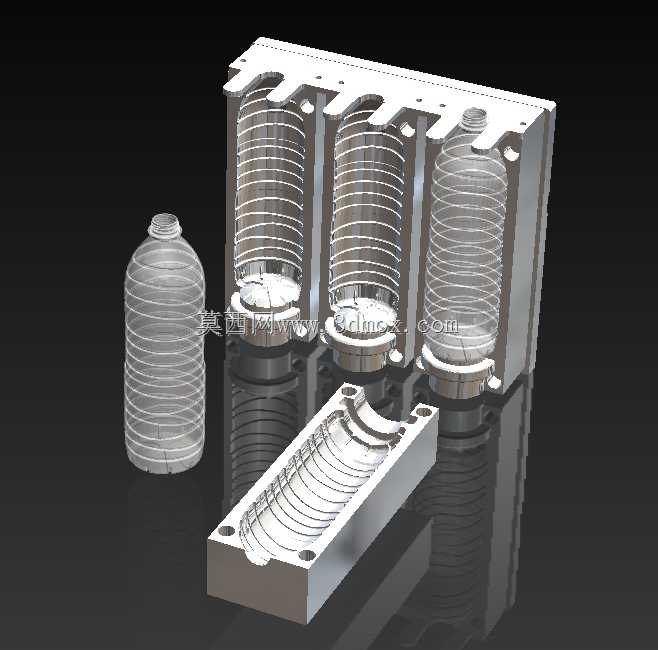

这套三腔结构的吹塑成型工装，主要面向1000ml规格PET饮品瓶的批量生产场景，适配立式加工中心的全工序加工流程，可直接安装在常规往复式吹塑设备的模架工位上，满足中小批量饮品包装瓶的连续生产需求。从实际生产适配性来看，该模具单模次可成型3只1000ml容量的PET瓶，模腔排布采用等间距并列布局，相邻模腔的中心距经过严格核算，既保证吹塑过程中各腔的吹气压力均匀分布，避免出现瓶身壁厚不均、螺纹口成型偏差的问题，也预留了足够的冷却水道布设空间，让每一个模腔都能获得一致的冷却效率，将单模次的成型冷却周期控制在合理区间，提升单位时间的生产产出。

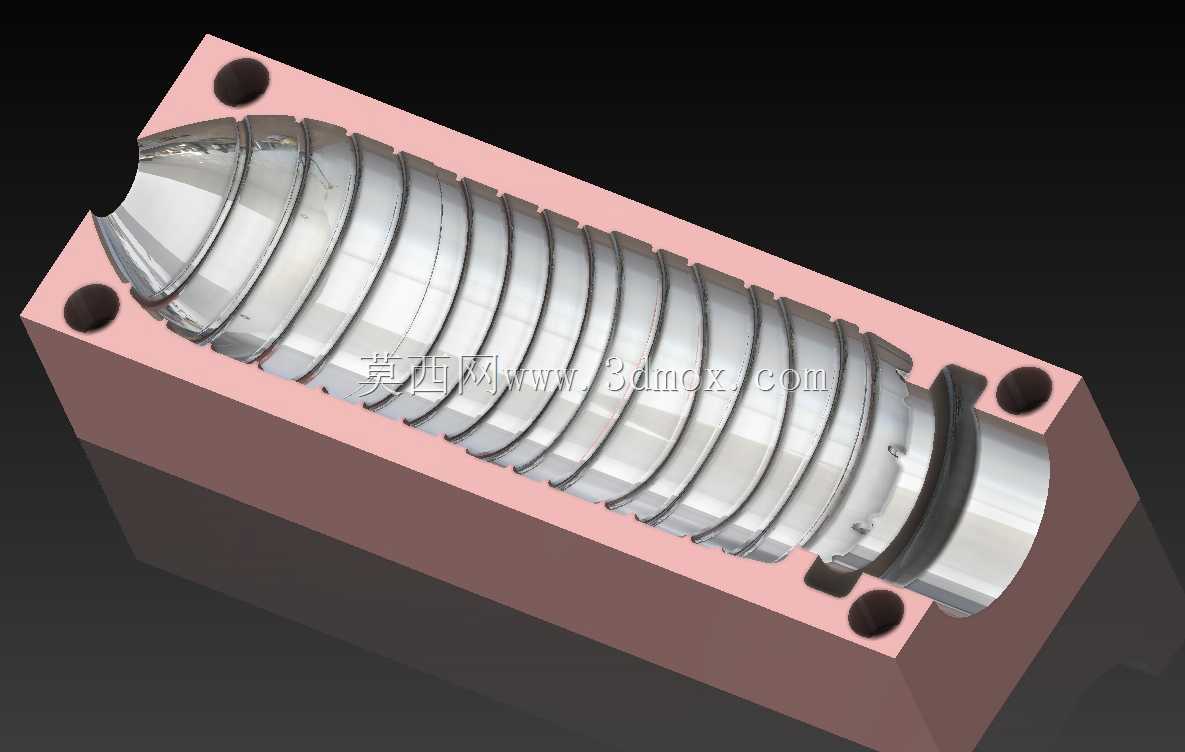

设计过程中优先考虑了加工可行性与后期维护便利性，整套模具的模架采用整体式钢坯加工，所有安装孔位、定位销孔的位置公差均控制在±0.02mm以内，可直接与标准吹塑机的动定模安装板对接，不需要额外制作转接板。模腔部分采用分体式镶拼结构，瓶身的螺纹段、瓶身段、底部成型区分别设计为独立镶件，当某一位置出现磨损或需要调整瓶身细节时，仅需更换对应镶件即可，不需要整体重做模腔，大幅降低后期的维护成本与停机调整时间。冷却水道采用随形排布设计，沿着瓶身的曲面轮廓均匀布设，水道距离模腔内壁的距离保持在8-10mm区间，既保证冷却效率，也避免因距离过近导致模腔刚性不足，生产过程中出现模腔变形的问题。

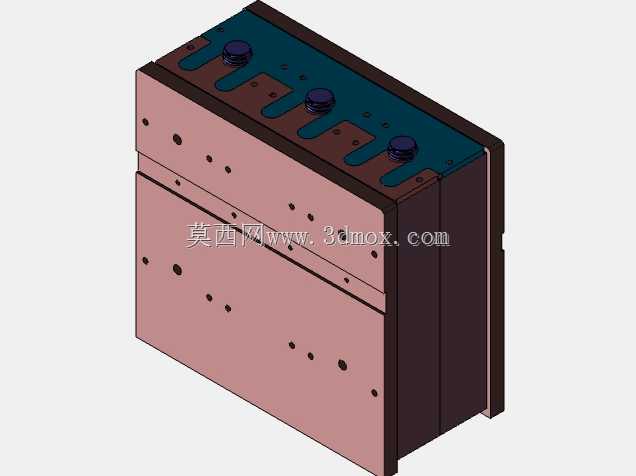

从安装边界尺寸来看，整套模具的外形尺寸适配常规400mm行程的立式加工中心加工范围，模架的四周预留了标准的压板装夹位，可直接固定在加工中心工作台上完成粗加工、半精加工、精加工全工序，不需要二次装夹找正，减少装夹带来的形位公差偏差。模具的导向结构采用四角导柱导套配合，导柱直径选取适配三腔模架的受力需求，合模过程中导柱先进入导套完成定位，保证动定模的合模精度控制在0.01mm以内，避免合模错位导致的瓶身飞边、错模等质量问题。吹气口的位置设置在瓶底对应位置，与吹塑机的吹气杆位置精准匹配，吹气杆的行程预留足够的安全距离，不会与模腔内部结构发生干涉。

针对1000mlPET瓶的结构特点，模腔表面的排气槽设计在瓶身螺纹的末端、瓶底的防滑纹路凹槽处，排气槽深度控制在0.02mm，既可以顺利排出吹塑过程中模腔内的残留空气，避免瓶身出现气泡、缺料等成型缺陷，也不会因为排气槽过深导致瓶身出现飞边，减少后续去飞边的人工工序。瓶身的螺纹成型部分采用高精度电火花加工，螺纹的牙型、螺距精度完全适配标准瓶盖的配合要求，成型后的瓶口不需要二次加工即可直接完成旋盖密封，保证瓶子的密封性能达标。瓶底的成型结构充分考虑了PET瓶吹塑过程中的拉伸比，底部的弧度设计经过优化，避免吹塑过程中底部出现积料、壁厚过薄的问题，保证成型后的瓶子站立平稳，灌装后不会出现底部变形渗漏的情况。

整套模具的加工工艺完全适配VMC立式加工中心的加工能力，粗加工采用大进给铣削去除大部分余量，半精加工预留0.3mm的精加工余量，精加工采用高速铣削工艺保证模腔表面的光洁度，模腔表面不需要额外抛光即可达到吹塑所需的表面粗糙度要求，减少后续的抛光工作量。模具的所有棱边均做了R0.5的圆角处理，避免加工和装配过程中出现应力集中，也防止操作人员在拆装模具时被锐边划伤。模架上的吊环孔位置经过重心核算，起吊过程中模具保持水平状态，方便车间内的吊装转运与安装调试。
