数控车床2.5英寸棒材进给主轴衬套结构

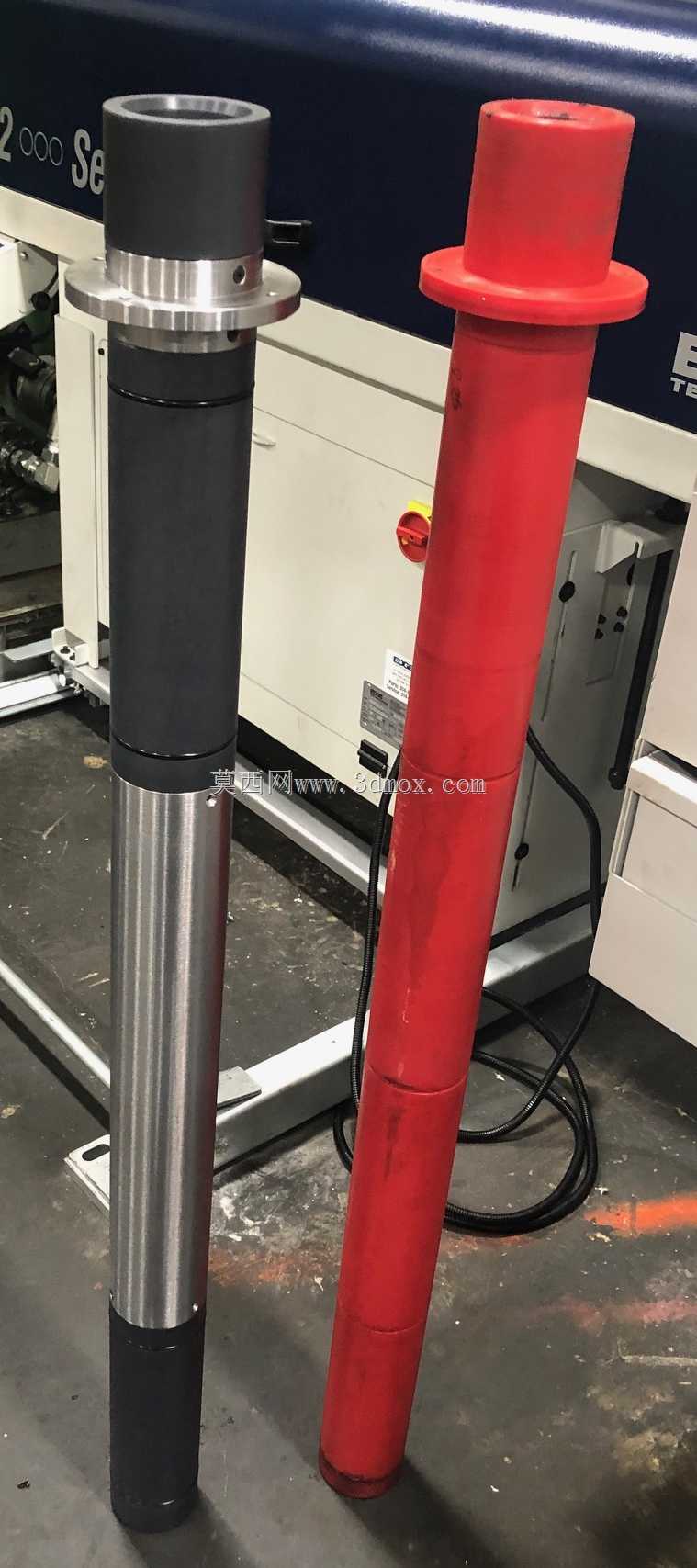

在数控车床长棒料连续进给加工场景中，主轴衬套是保障棒料送进稳定性、抑制棒料高速旋转甩动的核心配套部件，直接影响细长棒料加工的圆度、表面粗糙度与加工安全。常规一体式尼龙主轴衬套在适配2.5英寸直径棒料时，整体长度达到49英寸，外径尺寸为5.25英寸，这类超长尼龙件的加工对设备行程、装夹同轴度要求极高，多数中小加工车间不具备整根加工的能力，一旦衬套局部磨损就需要整体更换，维护成本与备件周期都难以适配批量生产的节奏。

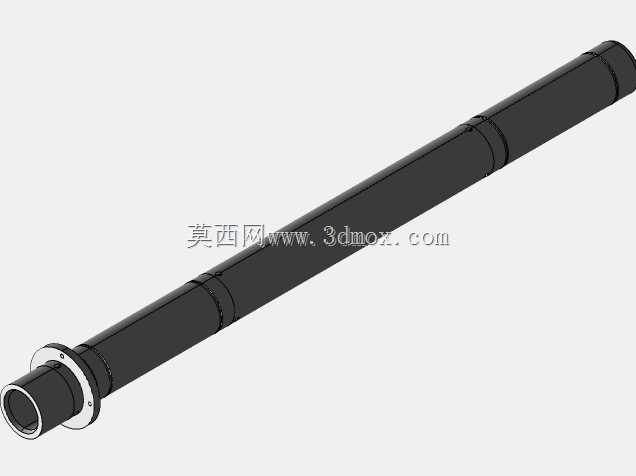

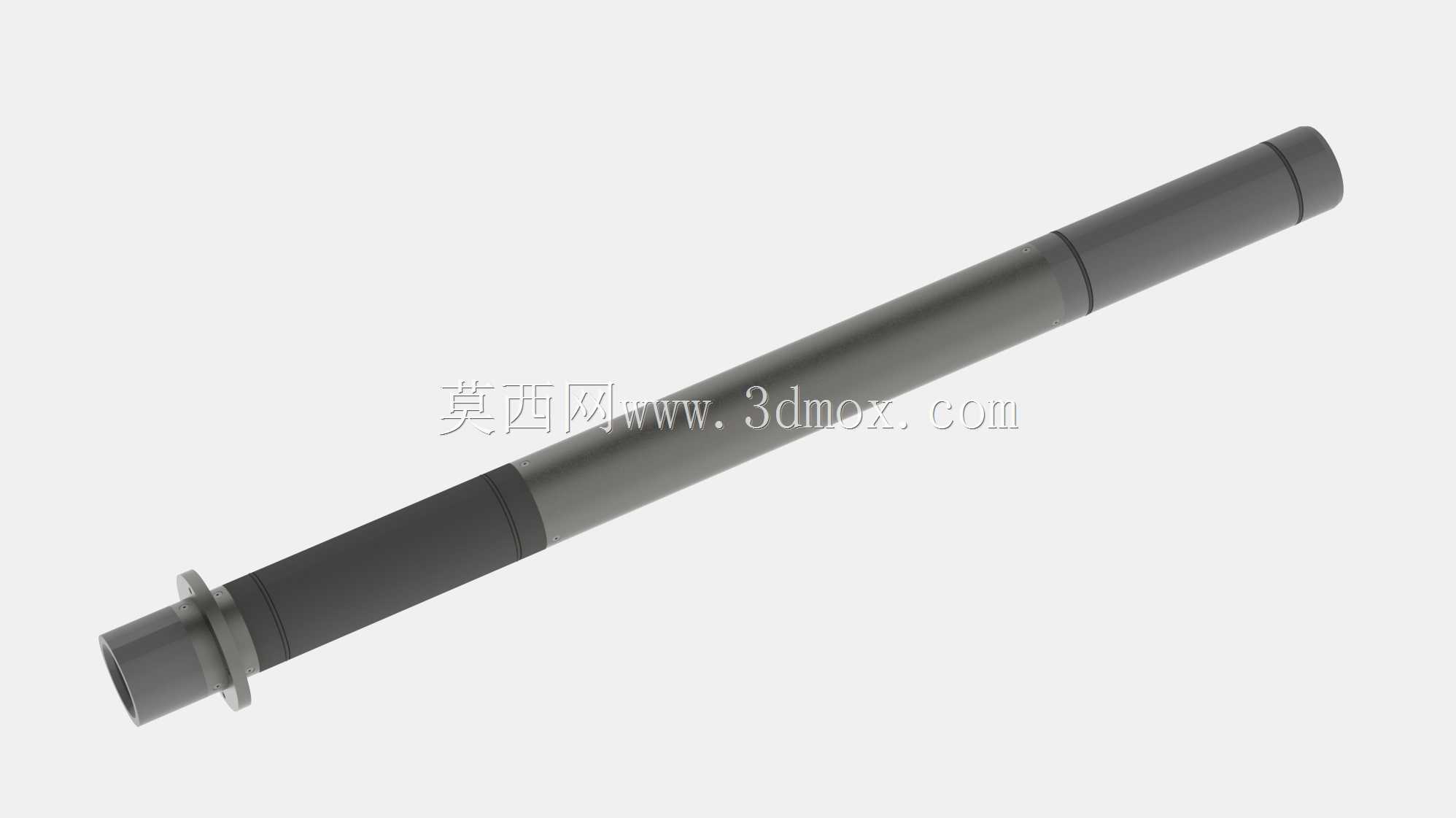

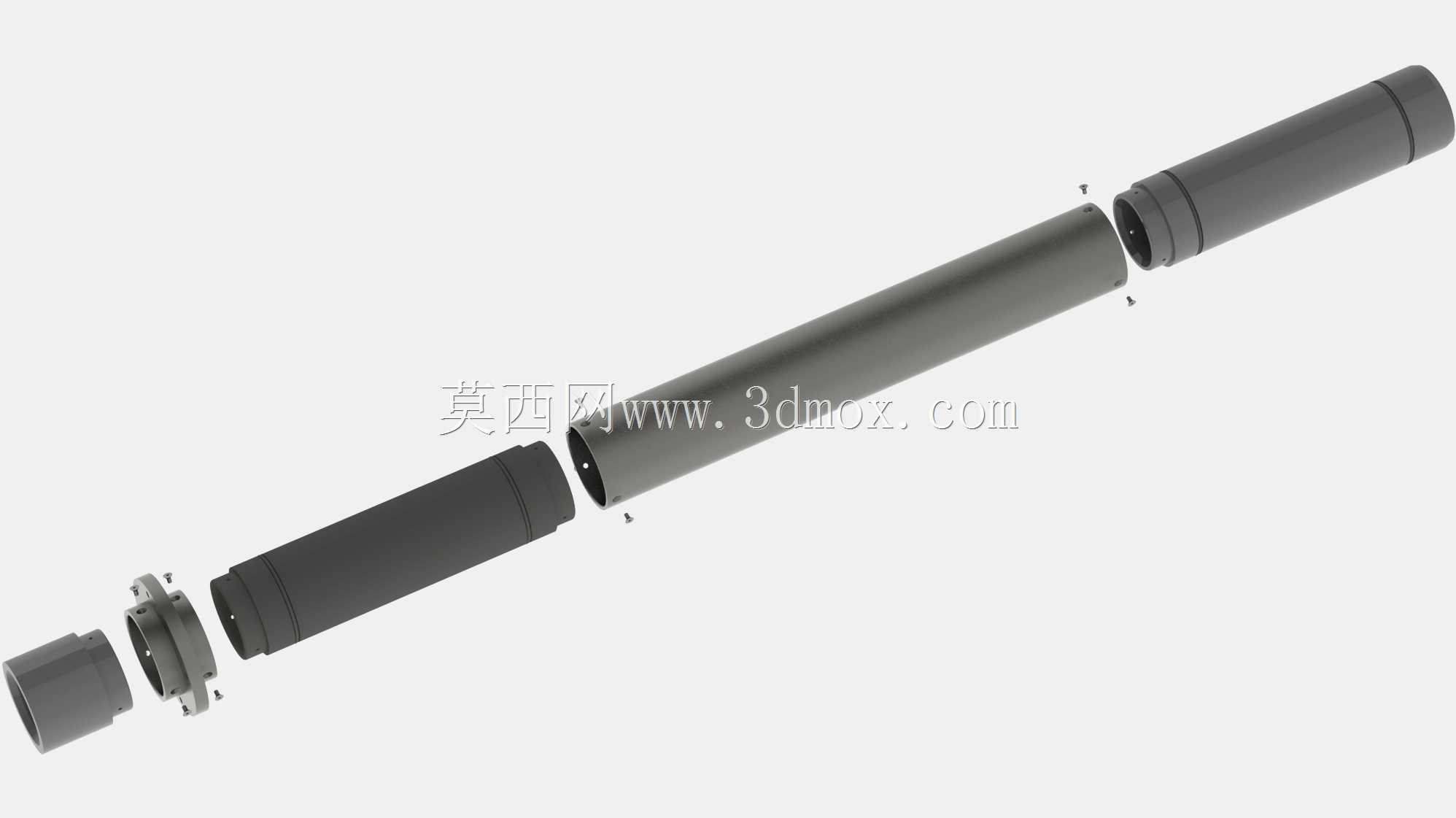

这款分体式主轴衬套正是针对这一现场痛点做的结构优化，没有采用传统整段尼龙的结构形式，而是将衬套拆分为3段独立的尼龙耐磨件，搭配1件低碳钢材质的安装法兰与管道连接组件组合而成。从安装边界来看，法兰部分直接与车床主轴前端的安装止口配合，定位基准与主轴回转中心重合，保证整套衬套的安装同轴度控制在车床主轴允许的跳动公差范围内，避免衬套本身引入额外的回转误差。三段尼龙衬套沿棒料进给方向依次排布，每一段都承担对应区间的棒料径向支撑作用，相邻衬套之间通过管道连接件做轴向定位，不需要额外加工复杂的连接结构，现场拆装不需要完全拆解主轴端的安装结构，只需要抽出磨损段的尼龙件即可完成更换。

从实际使用场景来看，当加工棒材直径发生变化时，不需要更换整套衬套结构，只需要根据新的棒料直径更换对应内径的3段尼龙衬套即可，钢制法兰与连接组件可以长期重复使用，大幅降低了多规格棒料加工的备件成本。尼龙材质本身具备良好的自润滑性与减震性能，在棒料高速旋转送进的过程中，既可以给棒料提供足够的径向支撑，抑制棒料悬伸段的共振甩动，又不会刮伤棒料表面，避免棒料进给过程中出现表面拉伤影响后续加工质量。钢制法兰部分采用低碳钢加工，表面做防锈处理，安装法兰上的连接孔位与常规数控车床主轴前端的安装孔位匹配，不需要对机床本体做任何改造就可以直接安装替换原有衬套。

在结构设计过程中，需要重点控制各段尼龙衬套的内径公差，既要保证与棒料之间留有合适的间隙避免卡料，又要保证间隙值足够小，能够有效限制棒料的径向窜动；同时各段衬套的同轴度需要与法兰安装基准保持一致，避免衬套不同心导致棒料送进阻力增大。管道连接组件的作用是将三段尼龙衬套串联为一个整体，保证轴向位置不会因为棒料的反复进给出现窜动，同时给尼龙衬套提供足够的径向支撑强度，避免长尺寸尼龙件在长期使用中出现弯曲变形。对比传统整根尼龙衬套，这种分体结构的加工难度大幅降低，单段尼龙件的长度仅为整根长度的三分之一左右，普通车削设备就可以完成加工，不需要依赖大行程的专用加工设备，车间可以根据自身使用需求自行加工替换的尼龙衬套件，备件响应速度更快。在实际棒料进给应用中，这种结构的衬套可以适配2.5英寸直径的各类金属、非金属棒料的连续送进加工，无论是冷拉圆钢还是铜棒、铝棒，都可以提供稳定的径向支撑，减少棒料高速旋转时的振动与噪音，改善加工过程中的切削稳定性，尤其适合走刀式数控车床的长棒料连续加工场景，能够有效降低棒料甩动带来的安全隐患，同时延长主轴轴承的使用寿命，减少棒料振动对主轴精度的冲击。
