单流式蒸汽动力机械结构三维设计

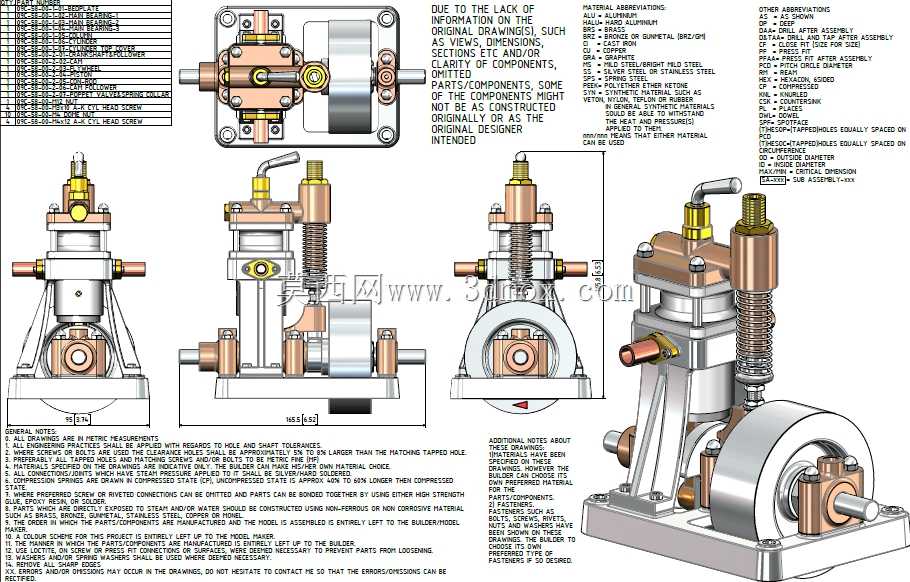

该单流式蒸汽动力结构主要面向小型热能转换场景，可适配教学演示装置、小型独立动力单元、复古动力模型复刻等应用需求，核心功能是将蒸汽的压力能通过配气机构转换为旋转机械能输出，整体结构采用立式单缸布局，相比卧式同排量结构占用横向安装空间更小，适合安装在台面、小型设备机架等横向尺寸受限的位置。

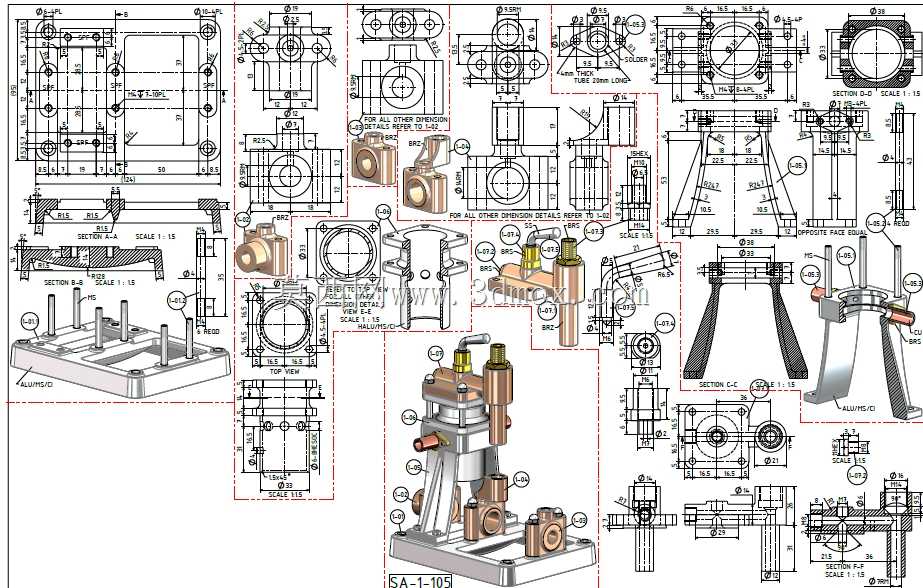

从结构设计逻辑来看，该装置采用单流配气思路，蒸汽从缸体上部的进气接口进入，推动活塞下行完成做功行程后，废气直接从缸体下部的排气口排出，避免了传统回流式配气结构中废气反向流动挤占进气通道的问题，一定程度上提升了进排气效率。缸体部分采用分体式装配设计，缸套与外层缸体预留有均匀的配合间隙，既可以保证活塞往复运动时的导向精度，也能为后续加装冷凝保温层预留安装空间，不需要额外改动外部安装接口即可适配不同蒸汽参数的使用场景。

配气机构集成在缸体顶部，进气阀采用顶置布置，通过活塞杆上端的联动结构驱动气门开闭，配气相位与活塞行程直接关联，不需要额外设置独立的正时传动链，减少了传动环节的间隙累积，长期运行下的配气精度保持性更好。活塞与连杆之间采用浮动销连接，连杆小头处设置有耐磨衬套，可降低往复运动过程中的接触磨损，连杆大头与曲柄销之间采用剖分式轴瓦结构，装配时可通过调整垫片控制配合间隙，适配不同转速下的运行间隙需求。

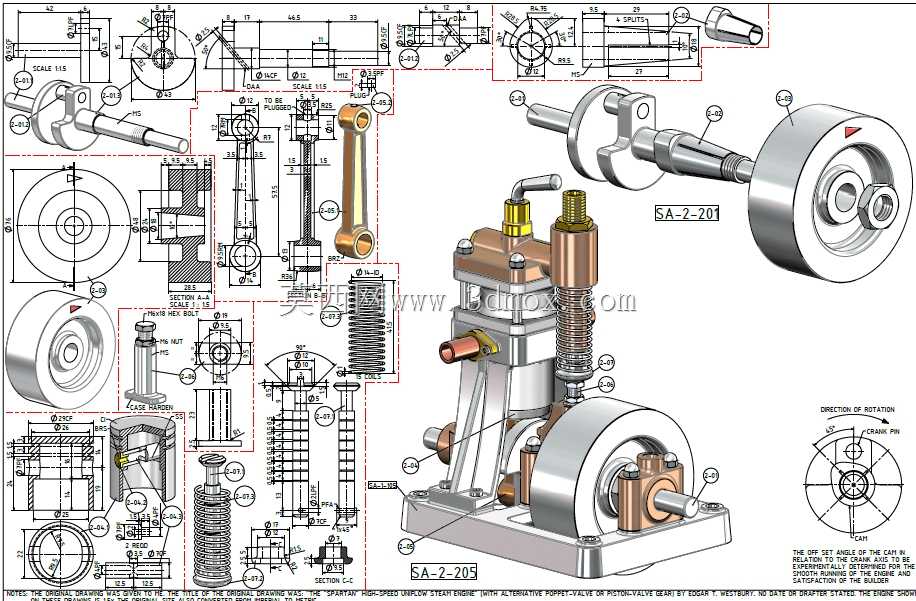

动力输出端的飞轮采用单轮侧置布局，飞轮与曲轴输出端采用锥面配合加键连接的固定方式，既可以保证大扭矩输出下的连接可靠性，也方便拆卸维护，飞轮自身的转动惯量经过匹配设计，可储存活塞做功行程的多余能量，带动活塞完成排气、进气的非做功行程，保证输出轴转动的均匀性，避免出现低速运转时的卡顿问题。曲轴的支撑采用双轴承跨置结构，两个支撑轴承分别布置在曲柄两侧，可降低曲轴工作时的弯曲挠度，减少运转过程中的振动传递到安装基座。

安装边界方面，整体底座采用矩形平板结构，四个角点设置有贯通的安装螺栓孔，可直接通过螺栓固定在水平安装基座上，不需要额外制作转接支架；进气接口设置在缸体侧上方，接口采用标准外螺纹结构，可直接对接通用规格的蒸汽管路；排气口位于缸体下部侧面，排气方向朝向侧方，可根据安装场景灵活转接排气导流管；曲轴输出端从飞轮侧伸出，轴端设置有标准键槽，可直接对接带轮、齿轮等传动部件，不需要额外加工输出接口。

细节设计上，所有动密封位置均采用填料密封结构，密封压盖设置有调节螺栓，可在运行过程中根据泄漏情况调整压紧力，不需要完全拆解设备即可完成密封维护；缸体外部的紧固件均采用外露布置，日常检查、紧固时不需要拆除外部覆盖件，维护操作的可达性较好；所有配合面均设置有定位销孔，装配时可通过定位销保证各部件的同轴度、位置度要求，降低装配过程中的调整难度，也能避免多次拆装后出现位置偏差。
