马扎克设备用精密蜗杆传动构件

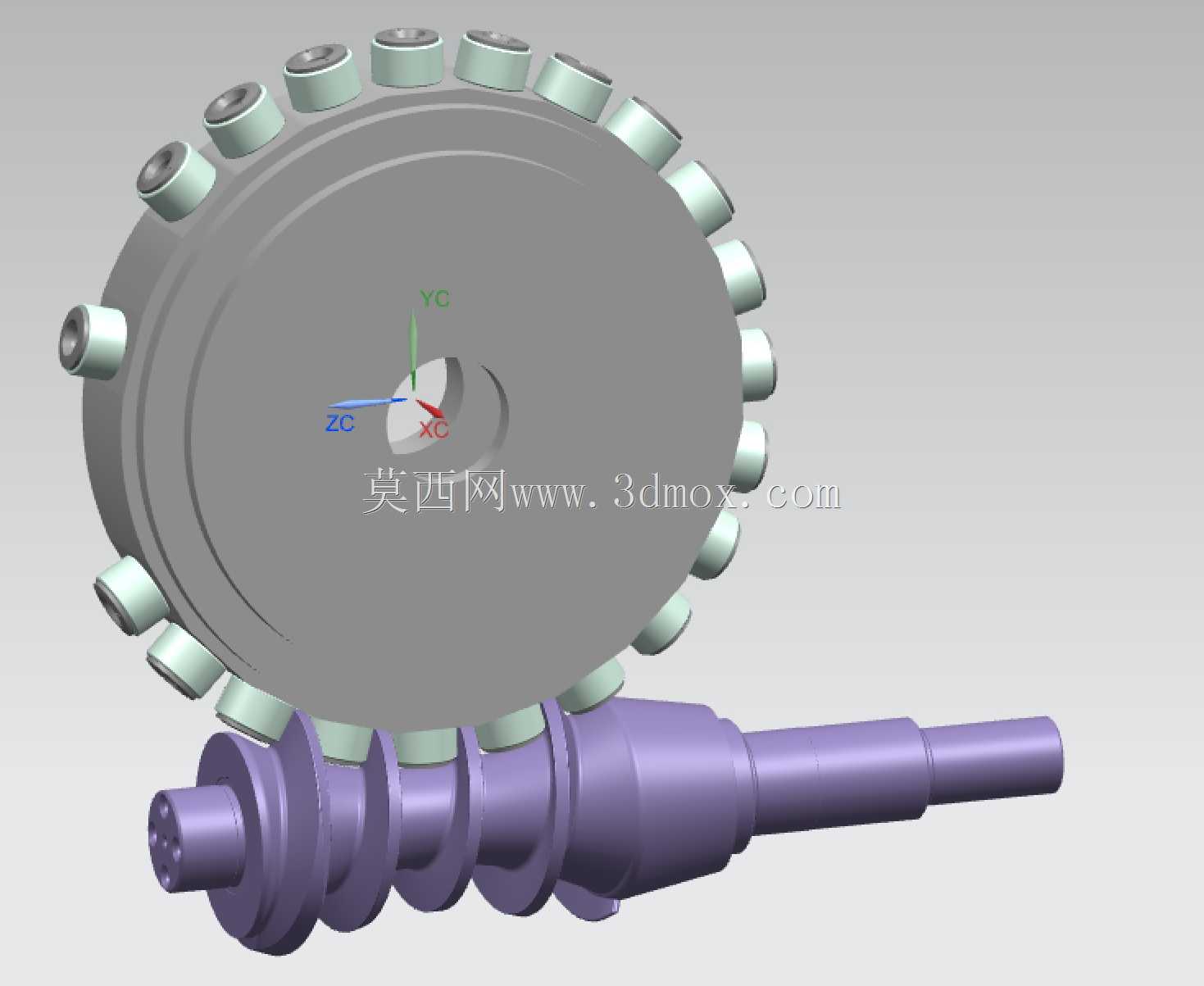

在精密机床的进给传动系统、回转工作台分度机构中，这类蜗杆构件是保障传动精度与运行平稳性的核心部件，尤其在马扎克系列高精度加工设备里，蜗杆的齿形精度、同轴度公差直接决定了设备的加工定位精度与重复定位误差。从实际应用场景来看，这类蜗杆多配套蜗轮组成交错轴传动副，常见于机床的刀库回转驱动、第四轴分度转台、进给伺服传动链中，也可用于高负载、低转速的精密传动工位，相比普通圆柱蜗杆，该类变齿厚蜗杆的接触应力分布更均匀，长期运行下的磨损量更小，能在频繁正反转的传动工况下保持稳定的背隙精度，避免传动回程误差累积影响加工质量。

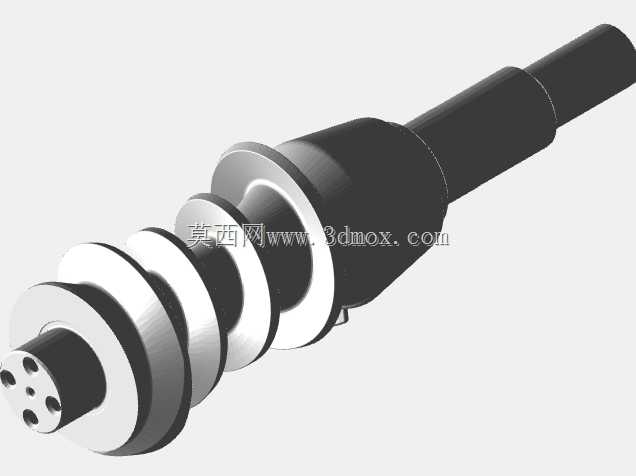

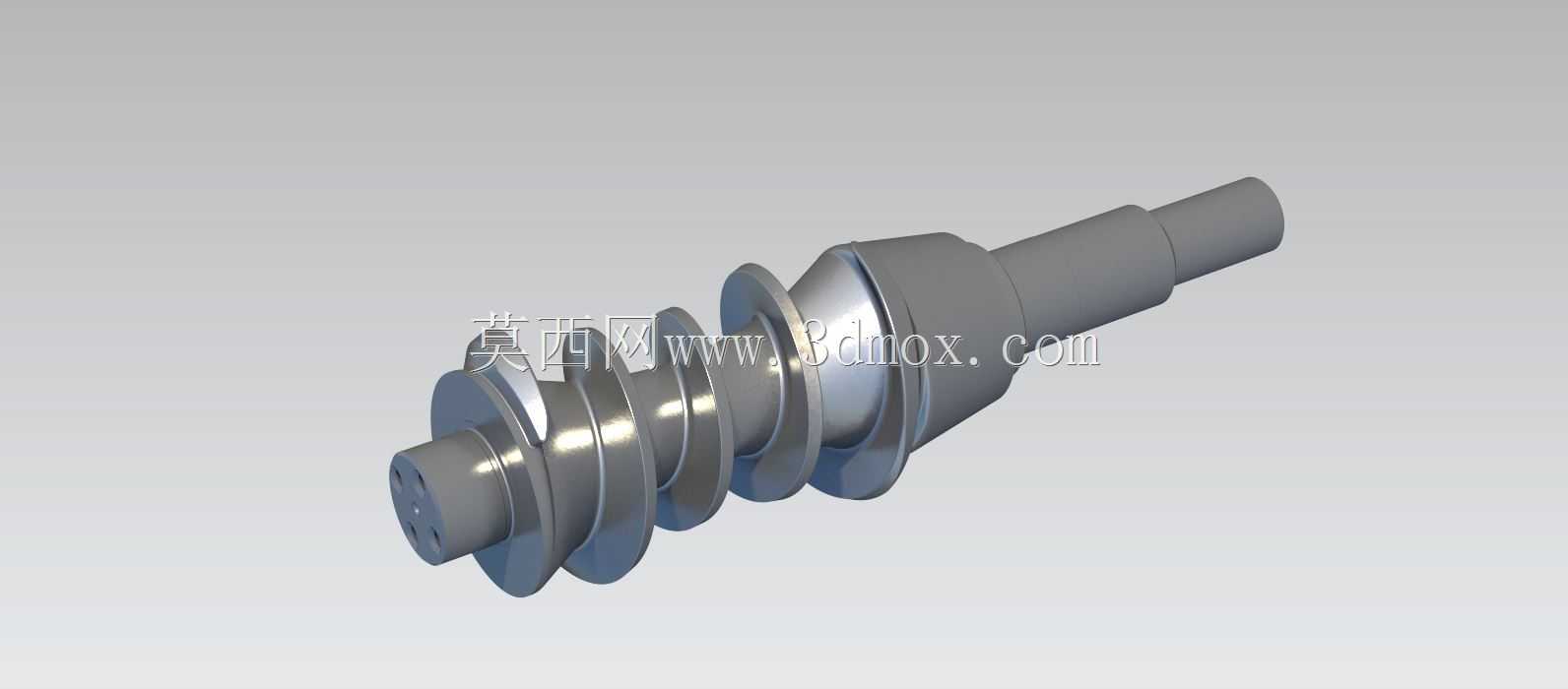

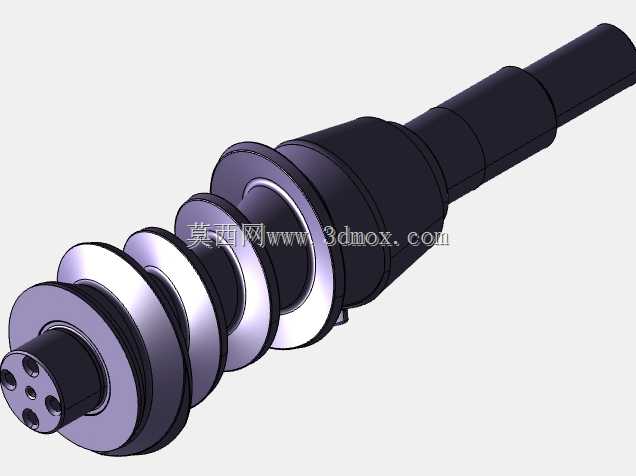

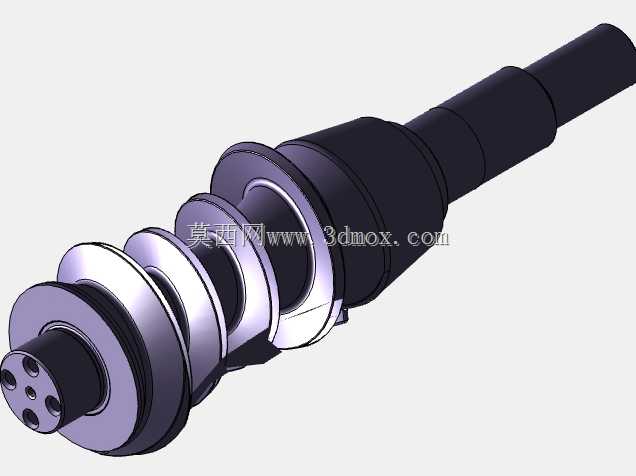

从结构设计层面看，该蜗杆采用多段阶梯轴结构，两端的轴颈为安装配合面，分别对应传动端的轴承安装位与输出端的支撑位，设计时轴颈的圆柱度公差需控制在0.005mm以内，表面粗糙度达到Ra0.8才能满足精密轴承的配合要求，避免装配后出现轴系跳动。中间的螺旋齿段为核心工作区，齿形采用渐开线蜗杆齿形，齿向经过修形处理，啮合时齿面接触斑点沿齿高、齿长方向的占比不低于70%，可有效降低局部应力集中，减少重载下的齿面点蚀风险。轴肩位置设计有退刀槽与过渡圆角，圆角半径严格匹配应力计算结果，既避免热处理时的应力开裂，也能减少轴系交变载荷下的应力集中，提升构件的疲劳寿命。

在安装边界上，该蜗杆的总长、各段轴径尺寸均适配标准角接触球轴承的安装尺寸，两端轴颈的同轴度以两端中心孔为基准进行加工，装配时需先将轴承预紧力调整至设计值，再通过锁紧螺母固定轴向位置，保证蜗杆与蜗轮的中心距误差在0.02mm以内，中心平面偏移量不超过0.015mm，否则会出现齿面偏磨、传动噪音增大的问题。实际选型时，需匹配对应模数、头数的蜗轮，该蜗杆为单头设计，传动比大，具备反向自锁特性，可在垂直布置的传动链中避免负载下坠，同时螺旋升角经过优化，传动效率相比普通自锁蜗杆提升15%左右，兼顾了自锁安全性与传动能效。

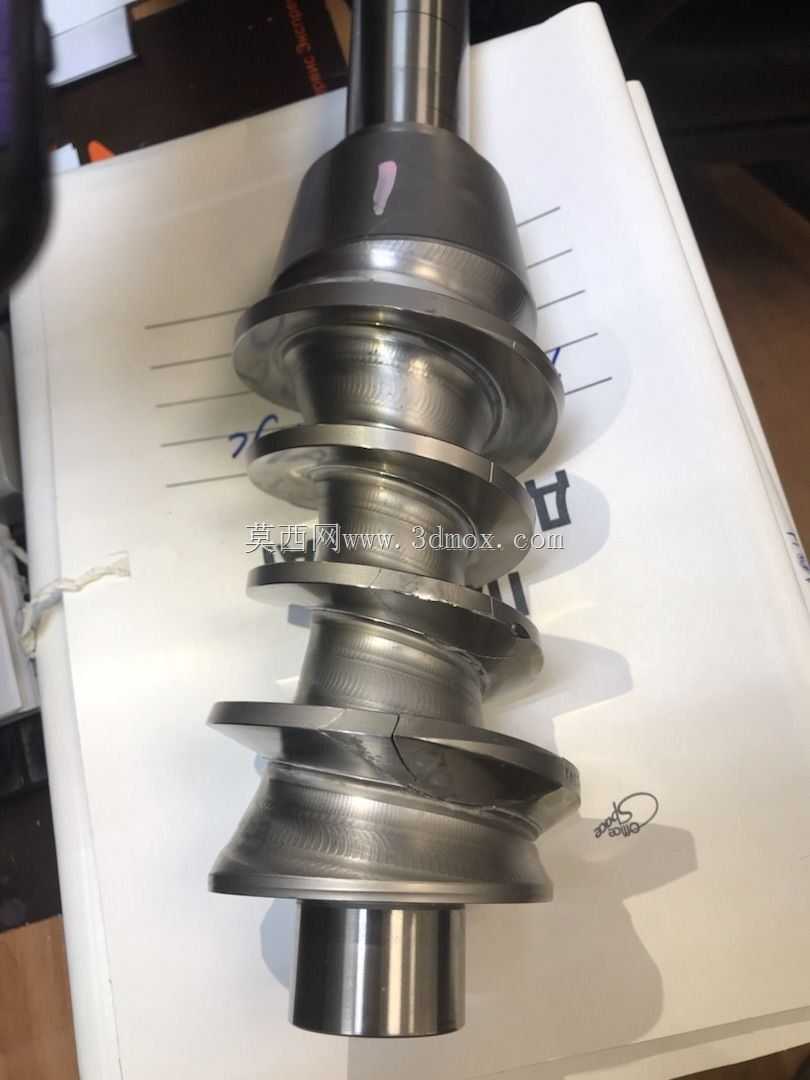

从加工工艺适配性来看，该类蜗杆的螺旋齿面需经过粗车、精车、淬火、螺纹磨削多道工序，齿面硬度达到HRC58-62，芯部保持足够韧性，可承受冲击载荷。建模时需严格还原齿面的修形量、各轴段的倒角与退刀槽尺寸，尤其是轴端的定位销孔、螺纹孔等细节，这些结构直接影响装配时的周向定位与轴向锁紧，若建模时忽略这些细节，后续生成的工程图会出现尺寸缺失，导致加工出的零件无法完成装配。在三维建模过程中，螺旋齿的生成需严格按照齿廓方程进行扫掠，避免出现齿形失真，否则后续做运动仿真时会出现啮合干涉，无法准确模拟实际传动的背隙与接触状态，给后续的结构优化带来误导。

在设备维护层面，这类蜗杆的润滑采用极压锂基脂或者专用蜗轮蜗杆润滑油，润滑脂的加注量需覆盖整个齿面啮合区，避免干摩擦导致齿面快速磨损，日常巡检时需关注蜗杆轴端的温升，若温升超过40K则需检查轴承预紧力与啮合间隙，及时调整避免构件过早失效。对于长期运行的设备，每运行2000小时需检查齿面磨损量，当齿厚磨损量超过原齿厚的10%时需更换构件，避免传动精度下降影响加工质量。
