十字轴式万向联轴器结构设计

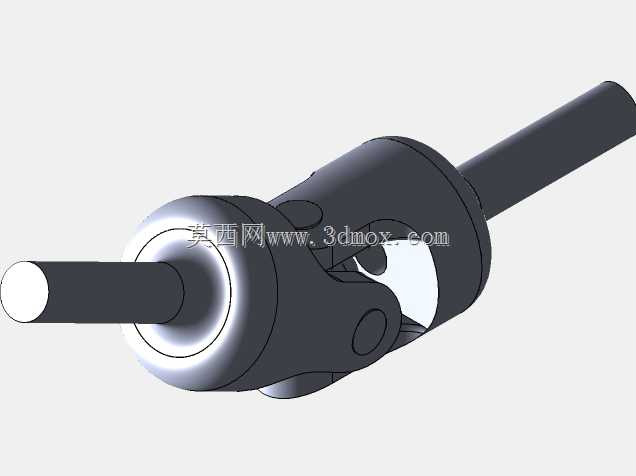

　　在各类需要补偿两轴间角度偏移、径向偏移的传动场景中，这类十字轴式万向联轴器是应用极为广泛的传动连接件，常见于机床进给机构、汽车传动轴系、工业自动化输送线的动力传输单元，以及各类需要变角度传递扭矩的专用设备中。不同于刚性联轴器对两轴同轴度的严苛要求，该结构可在两轴存在一定夹角的工况下稳定传递旋转扭矩，补偿安装过程中产生的同轴度误差，或是设备运行过程中因机架形变、部件位移带来的轴系偏移，避免轴系因附加载荷产生疲劳断裂。从结构设计来看，该联轴器采用双十字轴配合的结构形式，两端为带轴孔的连接叉头，中间通过十字轴实现铰接，十字轴的四个轴颈分别与两端叉头的轴承孔配合，保证转动过程中扭矩可平稳传递，不会出现卡滞或传动间隙过大的问题。

　　设计过程中需要重点关注十字轴轴颈的强度校核，以及叉头与轴颈配合处的轴承选型，通常会采用滚针轴承来降低转动过程中的摩擦阻力，提升传动效率，同时保证在高转速工况下的运行稳定性。外形尺寸方面，两端伸出的轴段为标准圆柱轴结构，可根据配套设备的轴孔尺寸设计对应的配合公差，通常采用过渡配合加键连接的方式实现与主动轴、从动轴的固定，安装时需要保证两端轴的夹角在设计允许的范围内，避免因夹角过大导致十字轴轴颈受力不均，加剧磨损。安装边界上，联轴器的回转直径是选型时的核心参数之一，需要保证联轴器在转动过程中不会与周边的机架、护罩等部件发生干涉，同时要预留足够的拆装空间，方便后期维护时更换十字轴或轴承部件。

　　在实际应用中，单节万向联轴器存在瞬时传动比波动的问题，因此在对传动平稳性要求较高的工况下，通常会成对使用这类联轴器，通过合理布置中间轴的角度，抵消传动比波动带来的振动，保证输出端的转速平稳。设计该类部件的三维模型时，需要重点还原十字轴与叉头的配合关系，保证各铰接部位的转动自由度符合实际工况，同时要对轴肩、倒角等工艺结构进行还原，避免模型出现干涉区域，方便后续导入装配体中进行整机的干涉检查。对于结构设计从业者而言，这类联轴器的模型可直接用于传动系统的布局设计，快速验证轴系的布置是否合理，是否存在角度补偿不足的问题，也可作为基础件导入到非标设备的设计库中，缩短选型建模的周期。

　　在扭矩传递的设计校核上，需要根据设备的额定扭矩、冲击载荷系数来确定十字轴的轴颈直径、叉头的壁厚，避免过载情况下出现叉头断裂或十字轴变形的问题，同时要考虑润滑结构的设计，在十字轴部位预留注油通道，保证运行过程中轴承部位可得到充分润滑，延长部件的使用寿命。
