双立板带孔铸造连接支座结构

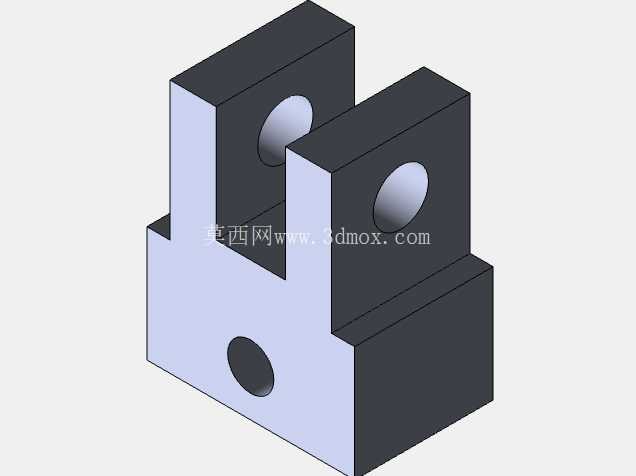

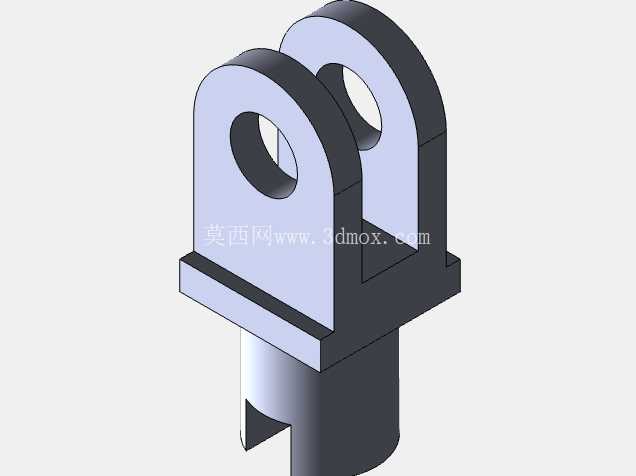

　　这类双立板带孔支座是铸造工艺成型的典型连接构件，在各类工业设备的机架铰接、部件支撑场景中应用十分广泛，常见于输送线机架的活动段连接、工装夹具的定位支撑、小型设备的脚架铰接点位，核心作用是为两个需要相对转动或者刚性定位的部件提供稳定的安装基准，同时通过铸造一体成型的结构保证足够的抗剪、抗扭承载能力，避免拼接式支座存在的焊缝应力集中问题。从结构设计逻辑来看，底部的实心块体是整个构件的承载基座，底部平面需要做铣平加工，保证和安装基面的贴合度，避免安装后出现倾斜导致受力偏移；基座上开设的横向通孔用于穿装锁紧螺栓，可实现支座在安装基面上的位置微调或者完全锁止，孔位的同轴度公差需要控制在IT8级以内，避免螺栓穿装时出现别劲问题，长期受交变载荷时出现螺栓断裂的隐患。

　　上部的两个平行立板是核心的连接功能区，两个立板的内侧间距需要和被连接件的铰接端厚度匹配，预留0.2-0.5mm的装配间隙，既保证被连接件可以顺利装入，又不会因为间隙过大导致铰接时出现径向窜动；两个立板上的同轴通孔用于穿装铰接销轴，孔位需要做镗孔加工，保证两孔的同轴度，同时孔的内壁粗糙度要达到Ra1.6以下，减少销轴转动时的磨损，延长构件的使用寿命。立板和底部基座的过渡位置做了圆角处理，这是铸造工艺的必要设计，既可以避免铸造时出现应力集中导致的冷裂问题，也能减少构件受载时过渡位置的应力集中，提升整体的抗冲击能力。

　　从安装边界来看，这类支座的整体高度、立板间距、各个孔位的中心距都有严格的尺寸链要求，设计时需要先匹配被连接件的安装尺寸：首先确定铰接孔的中心到底部安装面的高度尺寸，这个尺寸直接决定了被连接件的安装高度，误差需要控制在±0.1mm以内，避免装配后出现位置干涉；其次要确认两个立板的外侧宽度尺寸，保证安装时不会和周边的其他构件发生空间干涉；底部基座的长度和宽度尺寸需要满足锁紧螺栓的安装空间要求，螺栓孔中心到基座边缘的距离要大于螺栓直径的1.5倍，避免锁紧时基座边缘出现开裂问题。

　　在实际选型应用时，需要根据承载的载荷大小选择对应材质的铸件，轻载场景可以选用普通灰铸铁，成本低且减震性好，重载冲击场景则需要选用铸钢材质，提升构件的韧性和抗冲击能力。建模过程中需要重点关注各个孔位的同轴度约束、安装面的平面度要求，以及铸造圆角的统一设置，避免出现尖角结构导致铸造缺陷，同时要预留足够的加工余量，尤其是各个安装孔和安装面的位置，毛坯阶段需要留出2-3mm的加工余量，保证后续机加工可以达到设计的尺寸精度和表面粗糙度要求。这类构件虽然结构简单，但是在设备中起到的连接支撑作用十分关键，设计时如果忽略了过渡圆角、孔位同轴度这些细节，很容易在实际使用中出现支座断裂、销轴磨损过快、装配干涉等问题，直接影响整套设备的运行稳定性。
