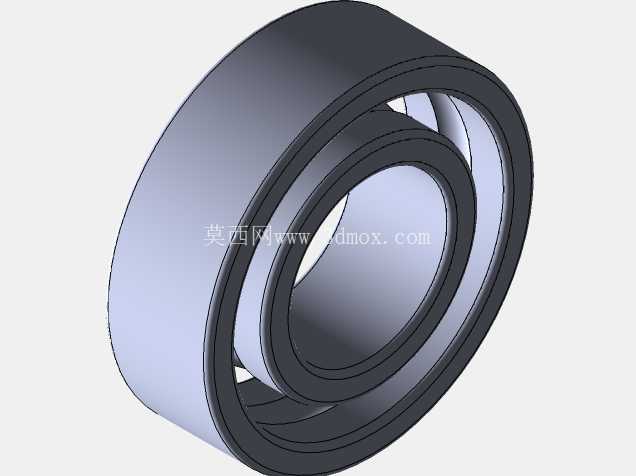

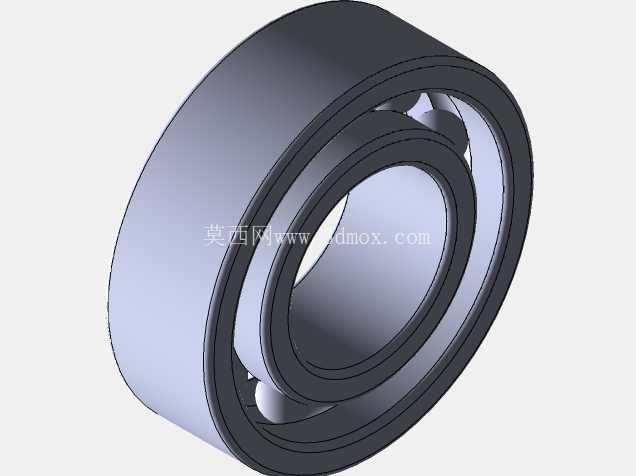

双列满装滚子重载径向轴承结构设计

项目分类:通用机械零部件 发布时间:2026-02-28 ID:1143413
  • 双列满装滚子重载径向轴承结构设计
  • 双列满装滚子重载径向轴承结构设计
  • 双列满装滚子重载径向轴承结构设计

在矿山输送、重型减速机、冶金轧机这类重载低速的传动场景里,常规带保持架的滚动轴承往往因为滚子数量受限,额定动载荷难以满足长期大负载冲击的使用需求,这时候满装滚子结构的径向轴承就成了选型时的优先选项。这次的轴承结构采用双列满装圆柱滚子的排布设计,没有额外的冲压或实体保持架结构,能在相同的外形尺寸边界下,塞入比带保持架轴承多30%以上的滚动体,直接提升径向承载能力,适配那些径向载荷大、转速不高,同时存在一定冲击载荷的安装位置。

从结构设计逻辑来看,这款轴承的内外圈都采用了一体式的挡边设计,内圈两侧的挡边可以对滚子做轴向限位,同时能承受一定程度的双向轴向载荷,不需要额外搭配止推垫片来承受轴向窜动,能简化安装位置的轴系结构设计。滚子采用对数曲线修形的圆柱轮廓,不是简单的直母线圆柱,这种修形可以避免滚子两端在轴系挠曲、安装存在轻微不对中时出现的边缘应力集中,减少滚子端部的点蚀失效概率,延长轴承在非理想安装工况下的使用寿命。内外圈的滚道都做了超精研处理,表面粗糙度控制在Ra0.2以下,能降低滚子和滚道之间的摩擦系数,减少运转过程中的发热,哪怕是在连续运转的工况下,也能把温升控制在合理区间,避免润滑脂过早失效。

安装尺寸边界上,这款轴承的内圈内径、外圈外径都采用了标准的公差配合,内圈和转轴的配合选用k6级过渡配合,适合旋转内圈的载荷工况,能避免内圈在轴上出现爬动磨损;外圈和轴承座孔的配合选用H7级间隙配合,方便安装拆卸,同时能补偿一定的座孔加工误差。轴承的宽度尺寸也符合通用安装尺寸规范,可以直接替换同规格的标准双列滚子轴承,不需要对原有安装位的轴肩、座孔挡肩做额外加工,降低设备改造的成本。轴肩和座孔挡肩的高度都做了适配设计,挡肩高度不超过轴承内外圈的挡边高度,既可以给轴承提供足够的轴向支撑,又不会在拆卸时因为挡肩过高导致拉马无法卡住轴承套圈,方便后期维护更换。

润滑设计上,轴承的内外圈之间预留了足够的润滑脂存储空间,因为没有保持架占据内部空间,脂填充量比同尺寸带保持架的轴承更高,能延长补脂周期,适合那些维护不便、长期连续运转的设备位置。两侧可以根据使用需求搭配接触式橡胶密封圈或者非接触式金属防尘盖,在粉尘较多的矿山、建材输送场景下,选用接触式丁腈橡胶密封圈,能阻挡外部粉尘、水汽进入轴承内部,避免润滑脂被污染变质;在转速稍高、环境清洁的减速机内部场景,可以选用金属防尘盖,降低密封圈和内圈之间的摩擦阻力,减少运转损耗。

实际选型使用时需要注意,这类满装滚子轴承因为滚子之间存在直接接触,高速运转时滚子的滑动摩擦会比带保持架的轴承更明显,所以不适合高转速的传动场景,一般适用的线速度不超过10m/s,更适合转速在每分钟几百转以内的重载工况。安装时要注意清洁度,不能把金属碎屑、砂粒带入轴承内部,否则会造成滚道和滚子的划伤,提前出现疲劳剥落。安装时优先采用热装工艺,把轴承加热到80到100摄氏度后套装到轴上,不要直接敲击轴承外圈或者滚子,避免滚子受到冲击出现裂纹,影响后续使用强度。在轴系设计时,要控制轴的挠曲变形量在允许范围内,虽然滚子做了修形能补偿轻微不对中,但过大的轴系变形还是会造成轴承局部载荷过大,缩短使用寿命。

和常规的调心滚子轴承相比,这款轴承的径向尺寸更紧凑,相同内径下外径更小,适合那些安装径向空间受限的重载位置;和滚针轴承相比,它的滚子直径更大,承受冲击载荷的能力更强,不会因为滚子直径过小出现滚子碎裂的问题。在重型输送机的托辊支撑、冶金设备的轧辊辅助支撑、工程机械的回转机构重载支撑位置,这类结构的轴承都有非常广泛的应用,能在紧凑的安装空间里提供足够的承载能力,减少设备的整体体积和重量。
