SolidWorks互锁瓷砖拼接结构设计

这类互锁瓷砖拼接结构，最早在装饰建材领域的装配式铺装场景中落地，后续也逐步延伸到工业防滑踏板、设备防护格栅、文创装饰构件等场景中使用。不同于传统平面瓷砖的平接或留缝铺装逻辑，互锁结构的核心是通过单元件的凹凸咬合实现无胶拼接，铺装完成后整体结构具备更好的抗位移能力，在高频踩踏、轻微振动的使用场景下，不会出现单块瓷砖翘起、错位的问题，后期局部更换也无需大面积破坏铺装层，只需拆解对应位置的互锁单元即可完成替换。

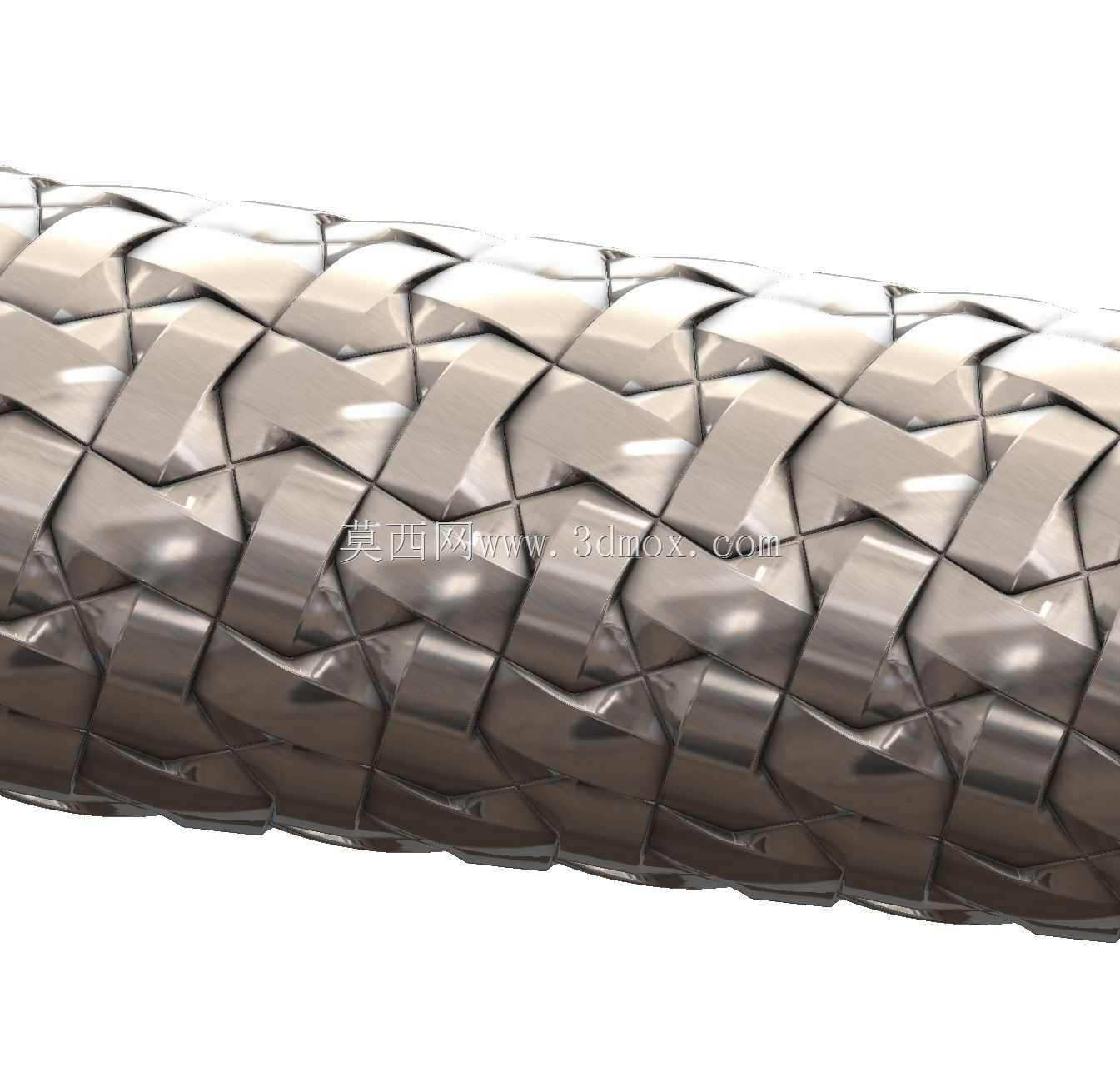

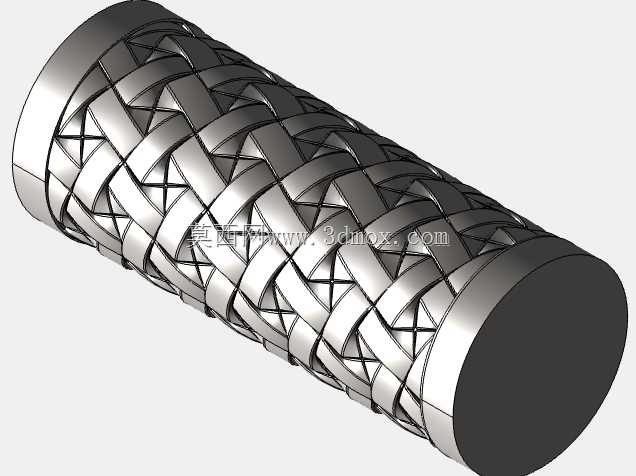

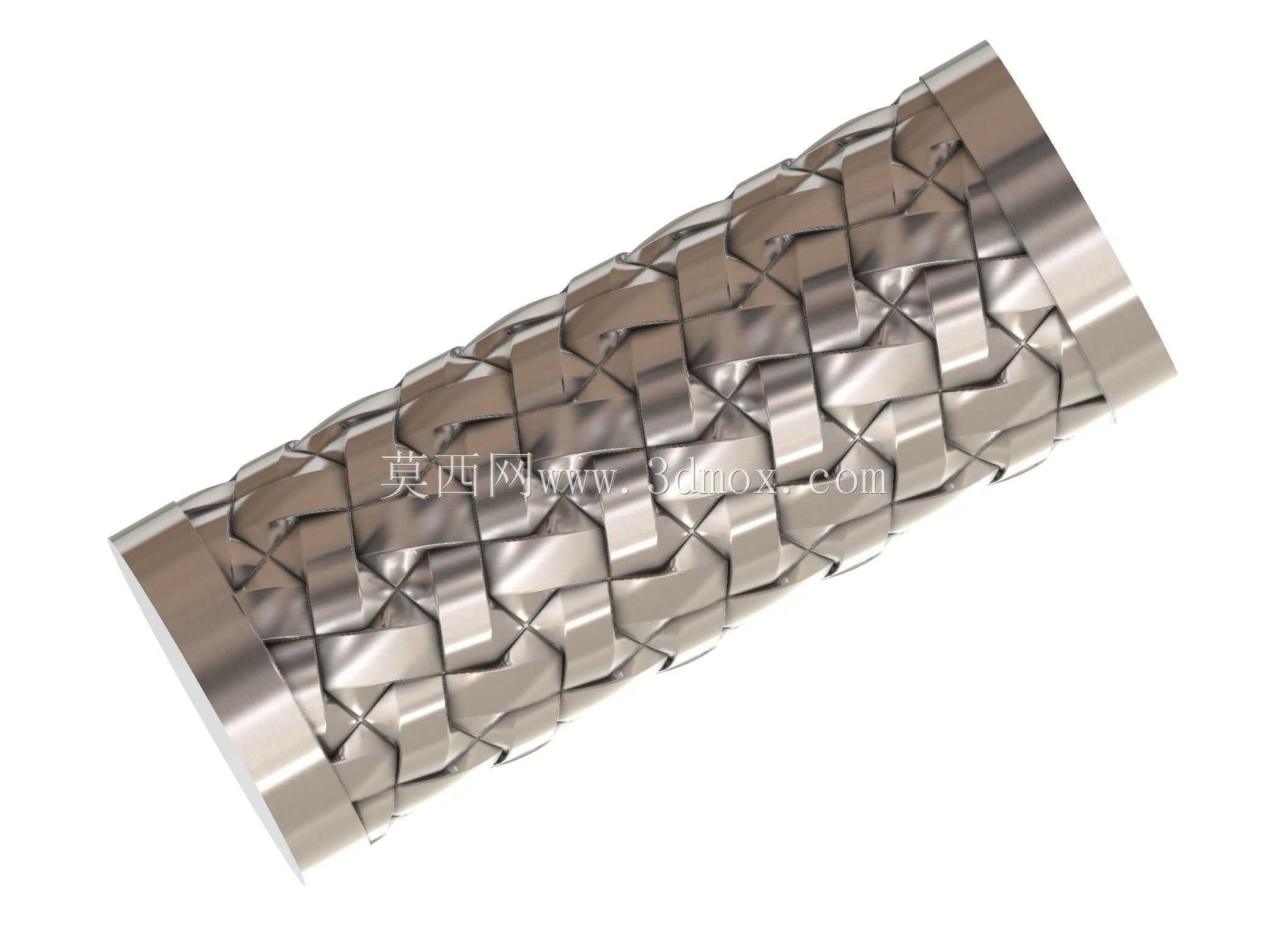

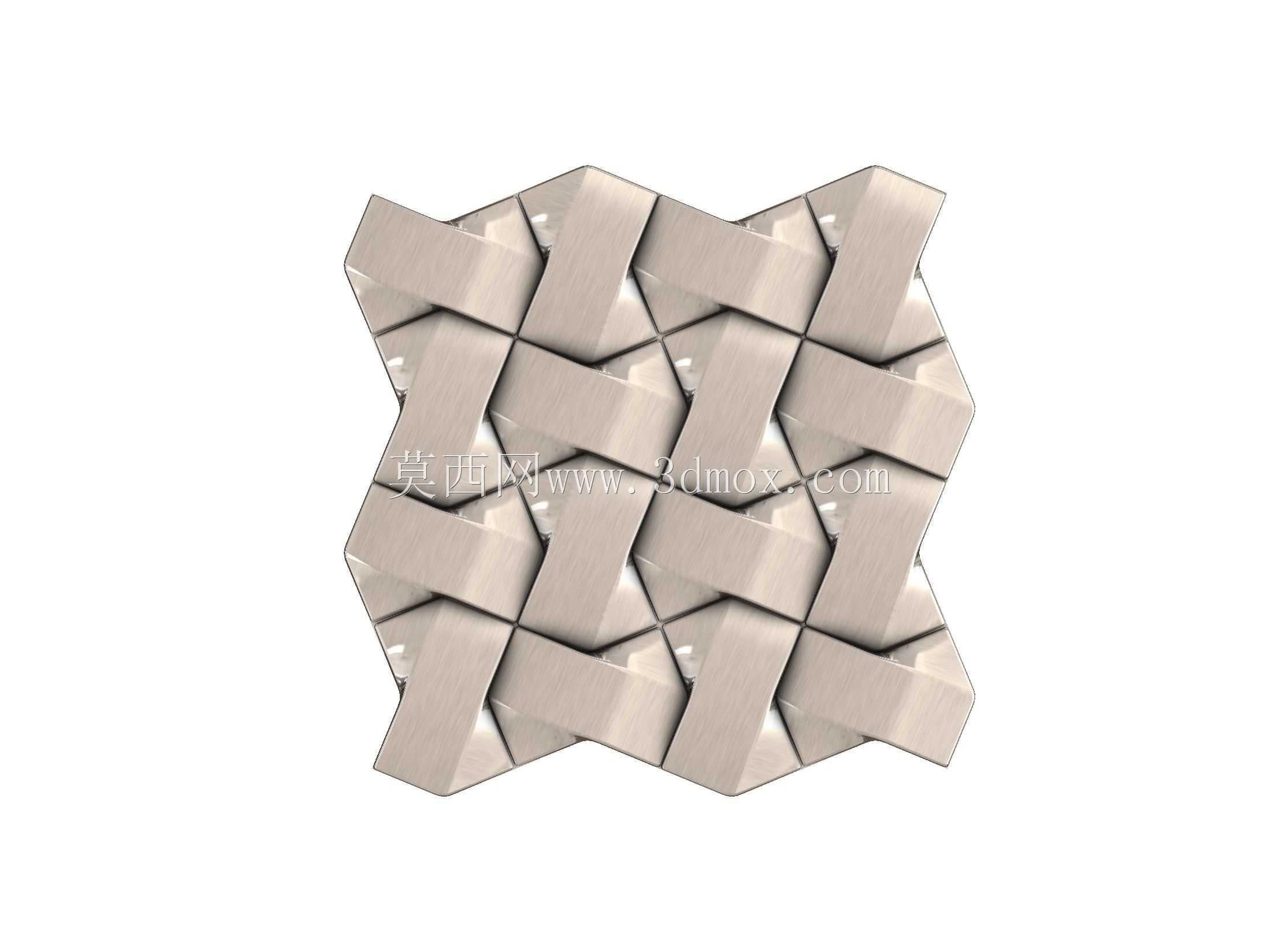

从结构设计逻辑来看，整个图案的基础是单个互锁单元的轮廓构建，首先需要确定单元的咬合角度与搭接余量，常规铺装场景下，咬合边的倾斜角度控制在30-45度区间，既可以保证拼接时的导向顺滑度，避免安装时出现卡滞，也能保证咬合后的接触面积足够，分散垂直方向的载荷。建模过程中需要先绘制单元的二维轮廓，重点处理咬合边的过渡圆角，所有拼接接触边都需要设置等半径圆角，避免尖角位置出现应力集中，同时也能消除铺装后的缝隙锐边，提升使用安全性。

曲面构建环节需要注意单元表面与咬合侧面的连续性，单个单元的厚度根据应用场景调整，普通室内装饰场景厚度控制在8-12mm，工业踏板场景则需要加厚到15-20mm，同时在单元背面增设加强筋结构，提升整体抗弯折性能。阵列环节不能直接使用简单的线性阵列，需要根据互锁的错位逻辑设置阵列的偏移参数，保证相邻单元的凹凸结构完全契合，阵列完成后需要做全局干涉检查，重点排查相邻单元在拼接位置的面重叠、间隙过大问题，所有拼接间隙控制在0.1-0.2mm，既满足加工公差要求，也不会出现铺装后缝隙不均的问题。

实际生产落地时，这类结构如果用于陶瓷材质生产，需要在建模时预留烧结收缩余量，根据不同陶瓷泥料的收缩率调整整体尺寸，通常收缩率在8%-12%区间，建模时需要将尺寸按比例放大，保证烧结完成后尺寸符合设计要求。如果用于金属材质的防滑踏板，则需要在咬合位置增设定位卡点，避免振动环境下单元松脱，表面可以做防滑纹理处理，和互锁结构一体化建模，减少后续加工工序。

安装边界方面，这类互锁结构的铺装不需要额外的龙骨支撑，平面基础找平后即可从边角位置开始逐块拼接，边缘位置的收边单元需要单独做切边处理，保证整体铺装面的边缘整齐，和周边装饰面的衔接缝隙控制在1mm以内。不同于传统瓷砖需要水泥砂浆粘接，互锁结构可以实现干铺，大幅缩短施工周期，也方便后期的管线维护，只需拆解对应位置的单元即可进行地面下的管线检修，无需破坏整体铺装层。

从结构性能角度来看，互锁拼接后的整体结构可以将单块单元承受的局部载荷分散到相邻的3-4块单元上，相比传统独立铺装的瓷砖，整体抗冲击性能提升40%以上，在人流密集的公共区域、工业车间通道等场景使用时，不容易出现单块碎裂的问题。建模过程中还可以通过调整单元的曲面曲率，实现不同的视觉纹理效果，既可以做哑光平面的工业风格，也可以做弧面起伏的艺术装饰风格，适配不同的场景装饰需求。需要注意的是，在做曲面变形调整时，不能改变咬合边的配合尺寸，否则会出现拼接错位、无法装配的问题，所有外观曲面的调整都需要以配合边界完全约束为前提，再进行表面造型的优化。
