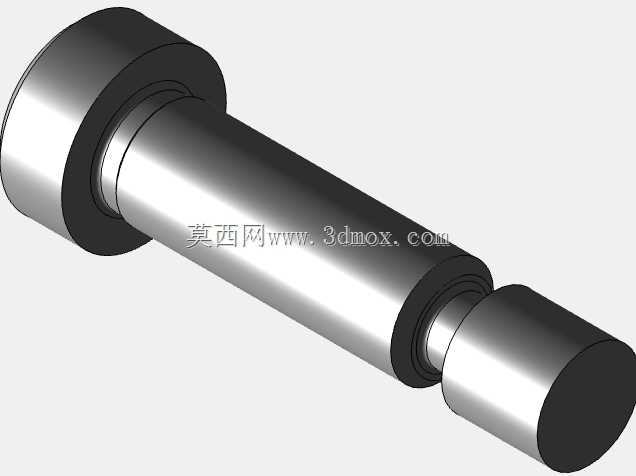

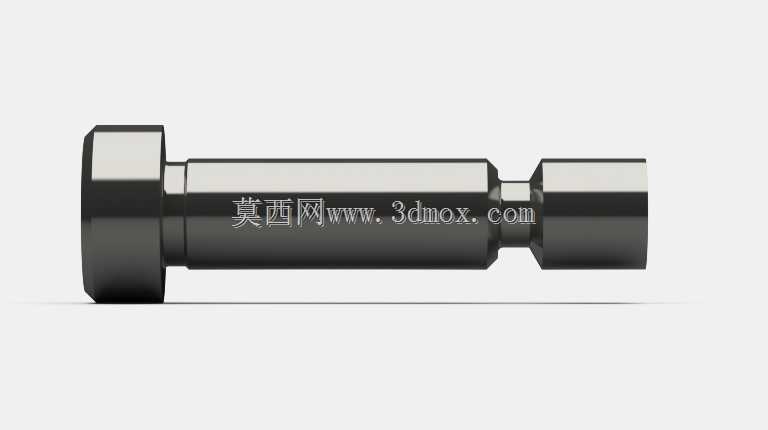

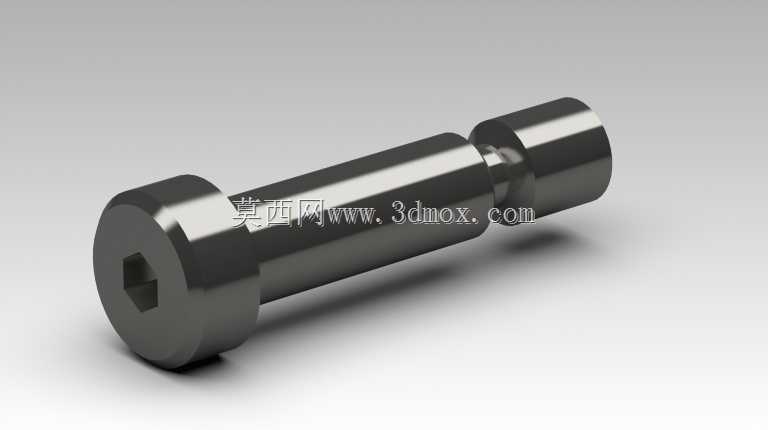

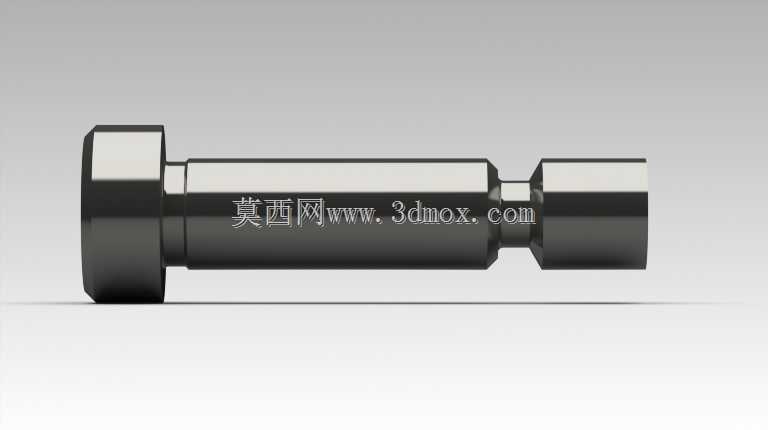

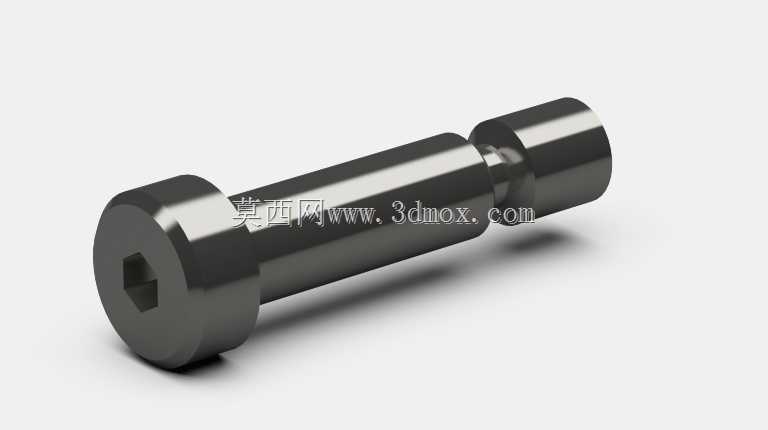

内六角圆柱头带肩限位紧固螺栓结构

　　这类带肩螺栓在阀块集成系统、仪器仪表装夹工位、精密工装夹具的定位锁紧环节应用十分广泛，和普通外六角螺栓不同，带肩结构的核心作用是在锁紧过程中提供精准的轴向定位面，避免螺纹旋入深度偏差带来的装配位置偏移，在液压阀块的阀件固定场景中，螺栓的轴肩端面会直接贴合阀块安装面，既能保证阀芯组件和阀块流道的同轴度公差，又能分散锁紧时的接触面压，防止软质阀块安装面被螺栓压溃变形。从结构设计逻辑来看，这款螺栓采用内六角驱动形式，主要是为了适配安装空间受限的紧凑装配场景，在阀块密集排布的安装面上，外六角扳手需要的侧向操作空间往往不足，内六角沉孔可以让扳手从轴向伸入操作，不需要预留侧面的扳手摆动空间，能有效缩小阀组整体的安装排布尺寸。

　　螺栓的光杆轴段做了精密的外径公差控制，这个轴段在装配时会穿入被连接件的安装孔内，起到径向定位的作用，相比全螺纹螺栓，光杆定位段的配合间隙可以控制在更小的范围内，能避免被连接件在受侧向载荷时出现错位，在仪器仪表的装夹结构中，这个光杆段还能承担部分剪切载荷，减少螺纹牙的受力，提升连接结构的抗疲劳寿命。轴肩位置做了小圆弧过渡处理，这个细节是为了避免轴肩和光杆衔接处的应力集中，在设备长期受振动载荷的工况下，直角过渡的轴肩很容易在交变应力下出现疲劳裂纹，小圆弧过渡可以分散应力流，提升螺栓的整体抗振性能。

　　螺栓头部的内六角沉孔深度经过匹配设计，既保证内六角扳手有足够的插入深度传递锁紧扭矩，又不会因为沉孔过深削弱螺栓头部的结构强度，头部端面和轴肩端面的平行度公差控制在合理范围内，保证锁紧时两个贴合面受力均匀，不会出现偏载导致的螺栓倾斜。在安装边界方面，这类螺栓的旋入端螺纹长度需要根据被连接件的总厚度匹配，轴肩的外径比螺纹大径大出一定尺寸，这个尺寸差决定了轴肩的承压面积，在设计选型时需要根据被连接件的材料许用压应力计算轴肩的最小承压面积，避免锁紧时轴肩压入被连接件表面。

　　在实际装配过程中，这类带肩螺栓的锁紧扭矩需要严格控制，因为轴肩贴合后继续施加扭矩不会再让螺栓轴向进给，过大的扭矩会导致螺栓杆部过载拉长，甚至出现断裂，同时轴肩处过大的压应力也会损伤被连接件的安装面。在气动阀门的执行器连接、精密检测仪器的导轨固定、自动化设备的工装快换结构中，这类带肩螺栓都有大量应用，相比普通螺栓加定位销的组合结构，单个带肩螺栓可以同时实现锁紧和径向定位两个功能，能减少零件数量，降低装配工序的复杂度，在紧凑空间的结构设计中优势十分明显。建模过程中需要重点关注几个关键尺寸的配合：光杆定位段和安装孔的配合公差一般选H7/g6的间隙配合，既保证装配时能顺利穿入，又能控制径向定位误差；轴肩端面和螺栓轴线的垂直度公差需要控制在0.02mm以内，避免锁紧时出现偏载；内六角沉孔的同轴度公差也要做相应控制，防止扳手插入时出现卡滞，影响装配效率。螺纹收尾处做了退刀槽设计，避免螺纹加工到轴肩位置出现不完整牙，同时退刀槽的尺寸也经过优化，不会在退刀槽位置形成过大的应力集中，适配中等强度的工况载荷需求。
