高防护抗摔型手持对讲通讯终端结构

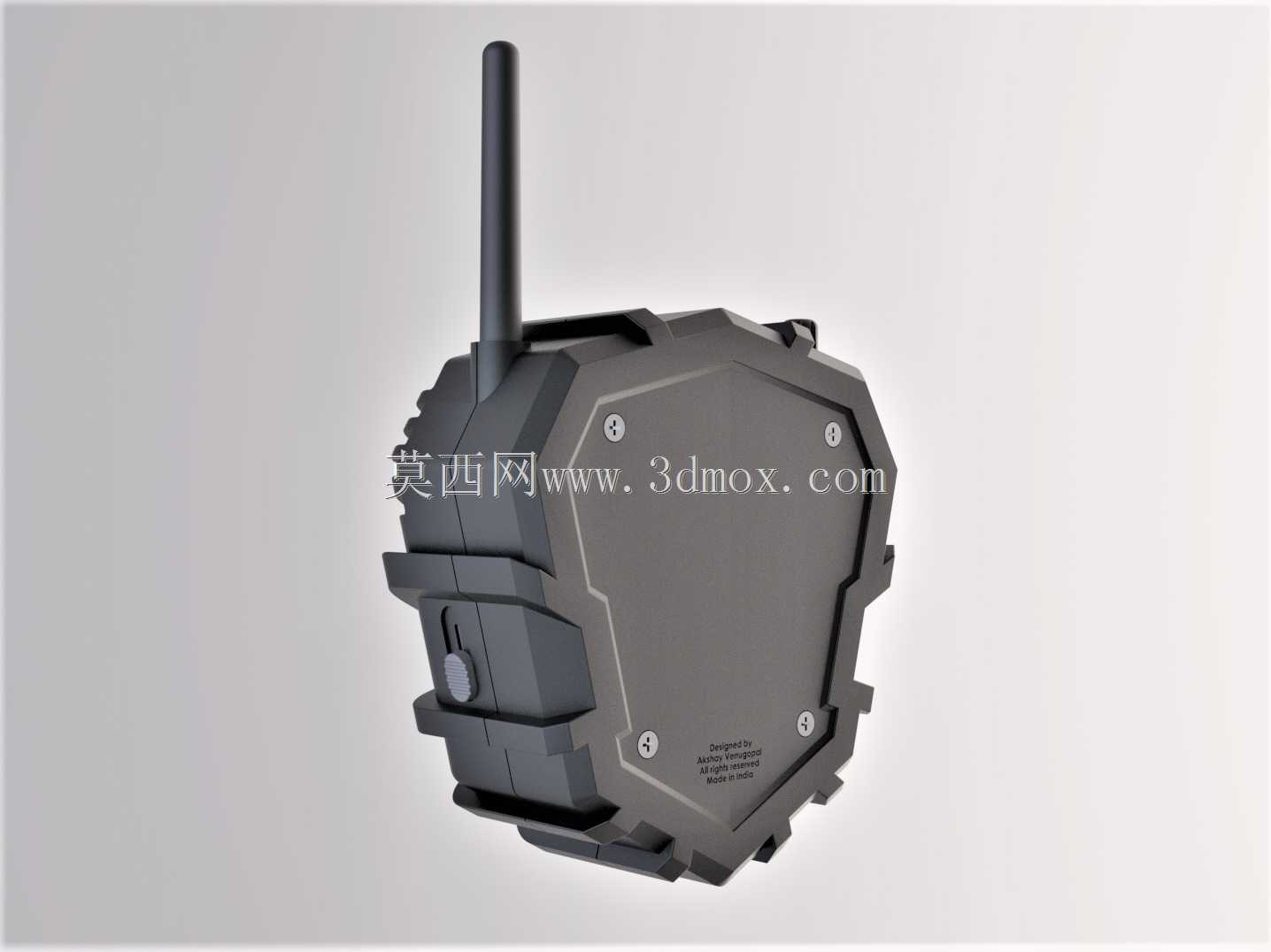

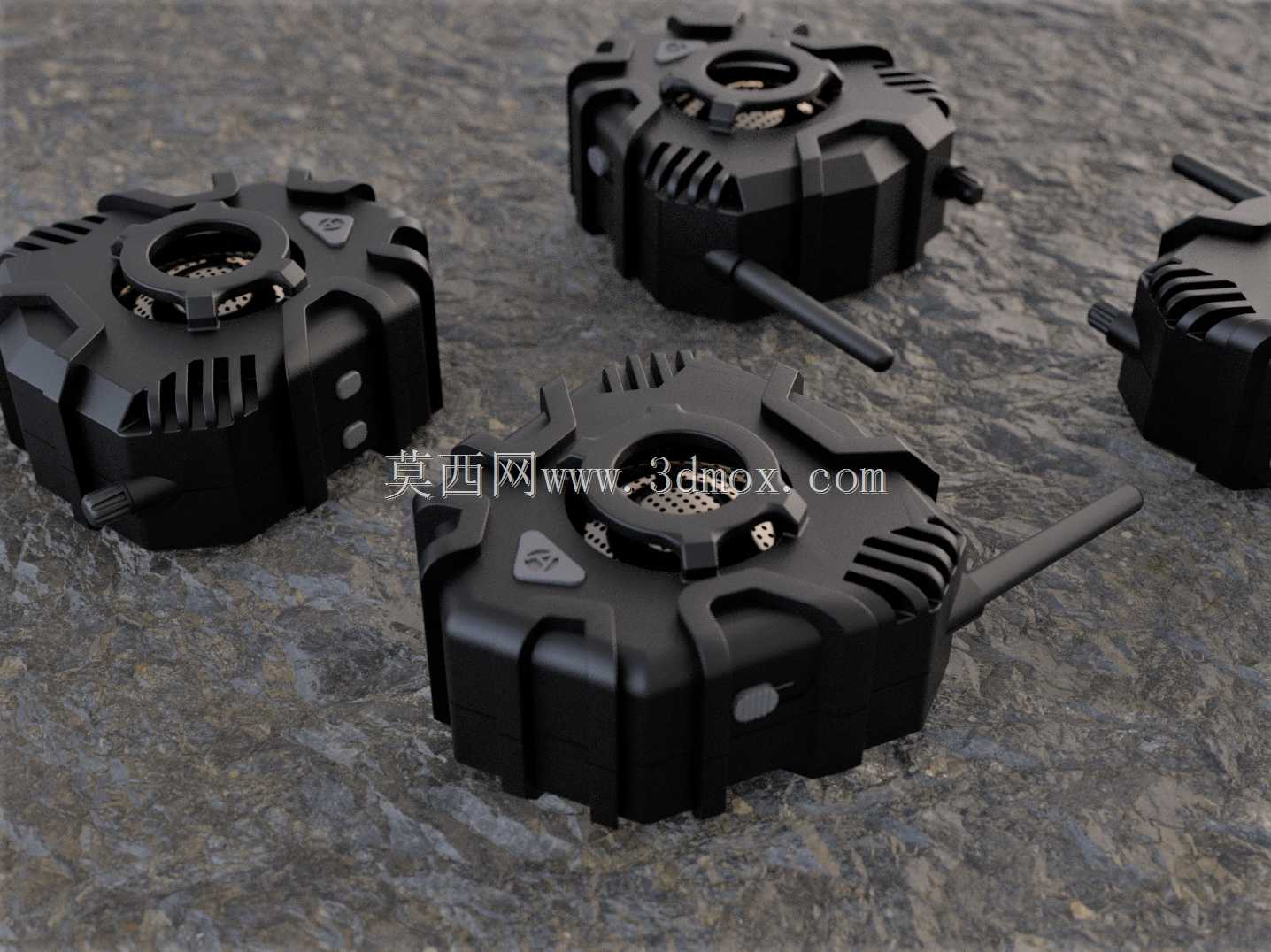

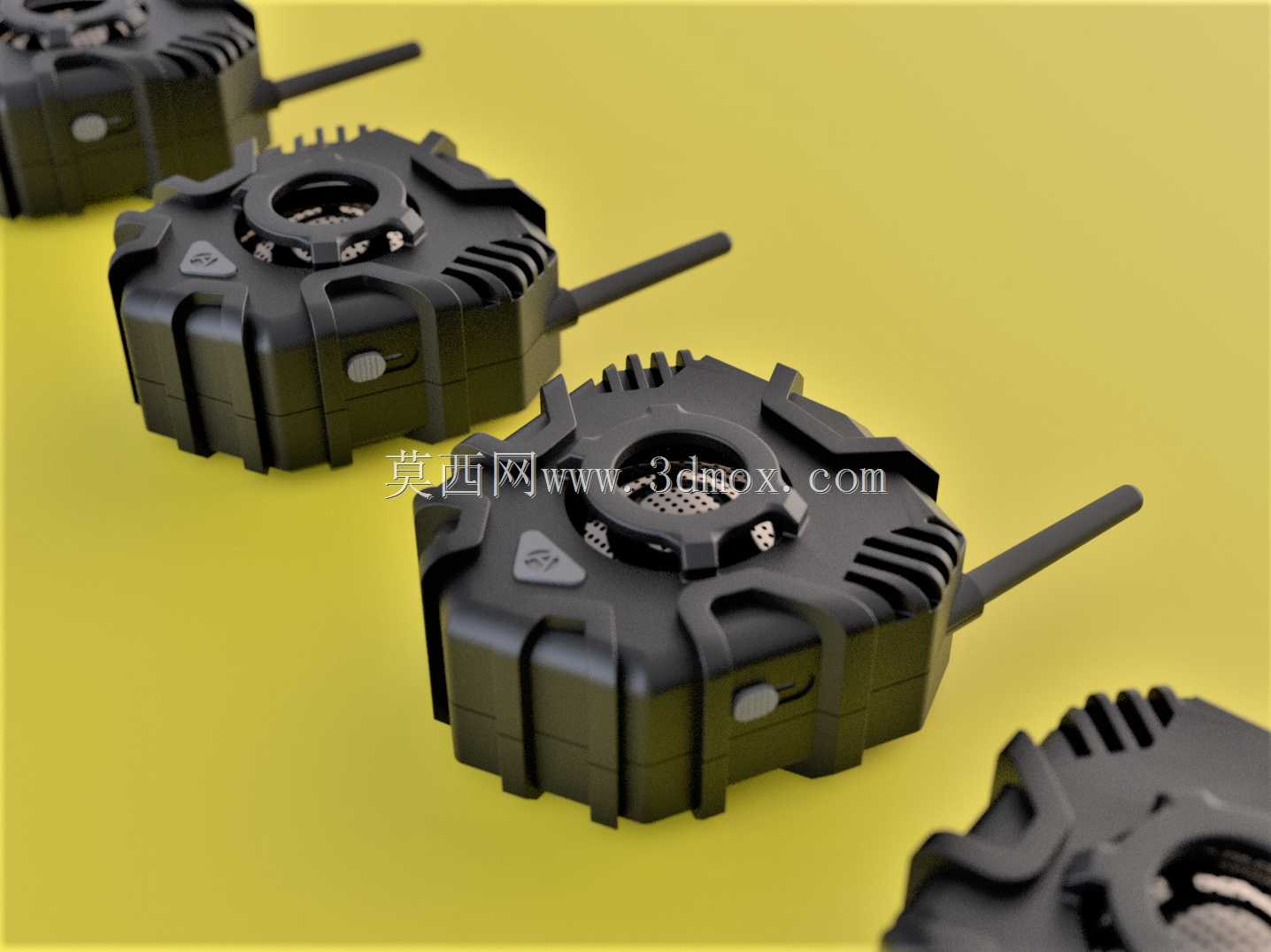

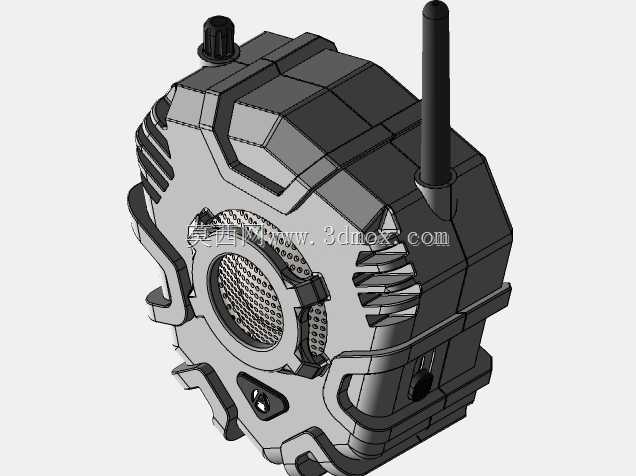

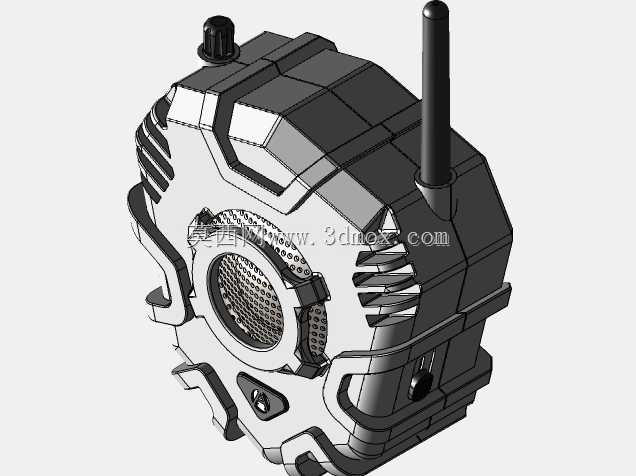

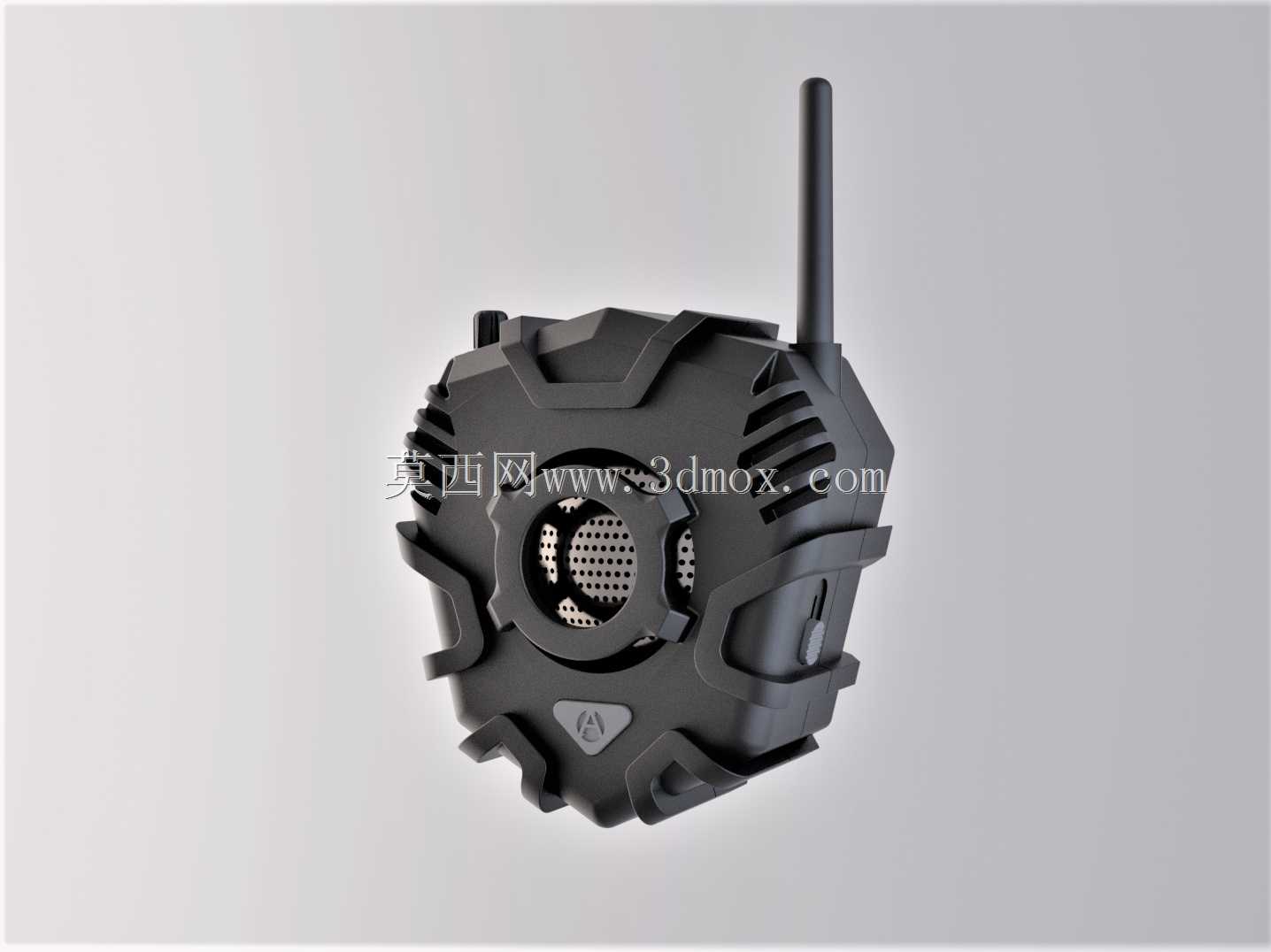

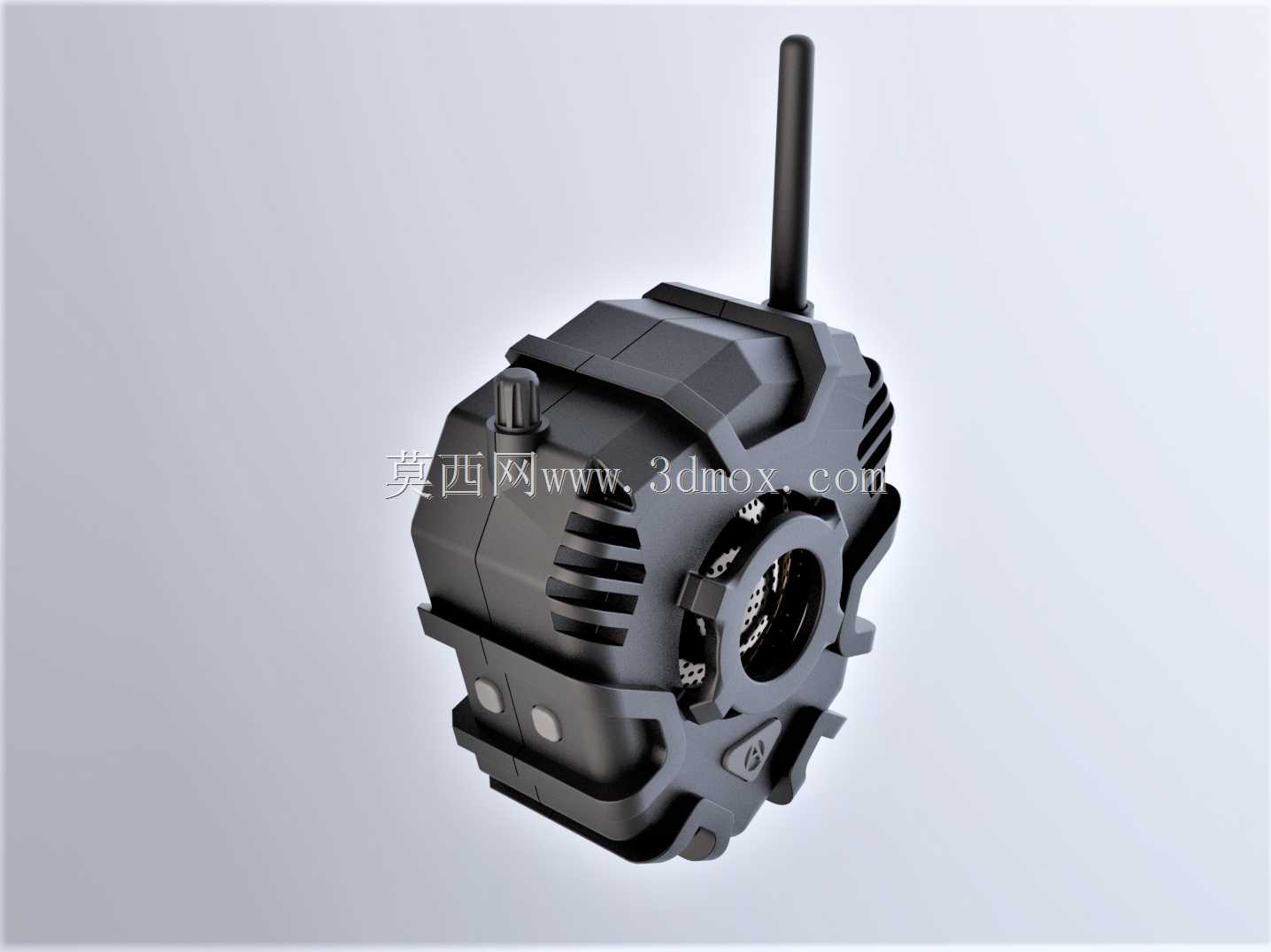

　　天线采用外置可弯折橡胶棒结构，根部设计有M3规格的铜制螺纹嵌件，与外壳内部的天线座通过螺纹锁紧，弯折角度可达120度，不会因为日常使用中的磕碰出现天线根部断裂的问题，天线伸出整机外壳的长度为42mm，收纳状态下不会超出整机最大外轮廓边界，避免勾挂作业服或者装备带。正面的操作区域做了下沉式设计，所有功能按键均低于外壳表面2mm，按键周边设计有连续的防护凸台，即使设备正面朝下摔落，按键也不会直接接触地面，避免误触发或者按键碎裂，按键本身采用硅胶包胶结构，按压力度控制在5N，戴薄款劳保手套操作时也能清晰感知按键反馈，不会出现操作失灵的情况。这款手持通讯终端的结构设计，核心围绕复杂户外作业场景的使用需求展开，区别于普通民用轻薄对讲机，整体结构优先考虑抗冲击、防误触、长时间握持的可靠性。从结构布局来看，整机采用类八边形的棱边外壳设计，所有外露边角均做了大弧度加厚筋位处理，外壳主体选用玻纤增强尼龙材质，壁厚控制在3.2mm，棱边位置额外叠加1.5mm厚的防撞凸筋，当设备从1.5米高度自由跌落至硬质混凝土地面时，冲击力会优先通过凸筋传导分散，避免内部PCB板、天线馈点、按键触点受到直接冲击。

　　整机的侧面设计有一体式的PTT发射按键，按键长度达到28mm，位置刚好对应手持时大拇指的自然握持区域，不需要刻意调整手型就能完成按压操作，按键周边同样做了防水槽设计，配合外壳接缝处的三元乙丙橡胶密封圈，整机可以达到IP65的防护等级，能够应对雨天作业、粉尘环境下的使用需求，不会因为进水或者进尘导致内部电路短路。顶部的旋钮调节区域采用齿状防滑结构，旋钮外圈做了0.8mm深的滚花处理，戴手套操作时也能顺畅旋转调节信道，旋钮内部设计有档位定位结构，每旋转15度就有清晰的档位反馈，避免调节时出现跳档或者定位不准的问题。

　　整机的内部结构采用分层式布局，电池仓位于机身下半部分，通过卡扣加螺丝的双重固定方式与主机身连接，电池与PCB板之间设计有2mm厚的EVA缓冲泡棉，跌落时可以吸收电池晃动产生的冲击力，避免电池接插件松脱。PCB板通过四颗M2的螺丝固定在机身内部的安装柱上，安装柱与PCB板之间垫有硅胶减震垫，进一步过滤跌落时产生的震动，保护板上的贴片元件不会因为震动出现虚焊。从安装边界来看，整机最大外轮廓尺寸为112mm112mm38mm，不含天线的重量控制在210g，握持时重心位于机身几何中心位置，长时间单手握持不会出现明显的坠手感，机身背面设计有一体式的背夹安装位，背夹采用弹簧钢材质外包橡胶，可以夹持在厚度不超过8mm的腰带或者装备带上，夹持力达到15N，跑动或者大幅度动作时不会出现设备脱落的情况。

　　在结构细节处理上，外壳所有的分型面都设计在棱边位置，避免分型线出现在握持接触区域，提升握持的舒适度，同时所有的螺丝孔都做了沉孔设计，螺丝安装后不会突出外壳表面，螺丝孔外侧配有橡胶堵头，既可以提升防护性能，也能避免螺丝长期暴露在潮湿环境下出现锈蚀。扬声器出声孔设计在机身正面的中心区域，出声孔采用向内倾斜的格栅结构，既可以保证声音传出的清晰度，也能避免外部的水或者粉尘直接进入机身内部，格栅内侧贴有防水透声膜，在不影响声音传输的前提下实现防水防尘效果。这款通讯终端的结构设计没有追求轻薄化的外观，所有的结构取舍都围绕作业场景的可靠性展开，从筋位布局、材料选择到密封结构、操作逻辑，都充分考虑了户外作业、工业现场、应急通讯等场景下的粗暴使用习惯，能够在-20℃到60℃的环境温度范围内稳定工作，不会因为低温导致外壳变脆开裂，也不会因为高温导致密封胶条老化失效。
