聚四氟乙烯自润滑衬套阀块配套滑动轴承

　　在液压阀组、流体控制阀门的装配场景中，这类带聚四氟乙烯润滑层的滑动衬套是保障阀芯往复、旋转动作顺畅的核心配套零件，区别于常规滚动轴承，这类滑动衬套没有滚动体结构，依靠内壁的润滑层与运动轴面直接接触形成滑动摩擦副，在小行程、中低转速、径向空间受限的阀类安装位里，能比同内径的滚动轴承节省至少30%的径向安装空间，适配阀块内部紧凑的油路布局需求。从实际工况适配来看，这类衬套主要用在液压换向阀、节流阀的阀芯支撑位，以及气动控制阀的阀杆导向位置，工作时承受阀芯往复运动带来的径向载荷，同时要耐受液压油、气动管路冷凝水的长期侵蚀，内壁带储油孔的聚四氟乙烯层可以在长期无额外补油的工况下维持稳定的摩擦系数，避免阀芯卡滞导致的阀组动作失效，在工程机械液压阀组、工业自动化气动控制阀岛的装配场景中，这类衬套的更换频次远低于普通铜质无润滑衬套。

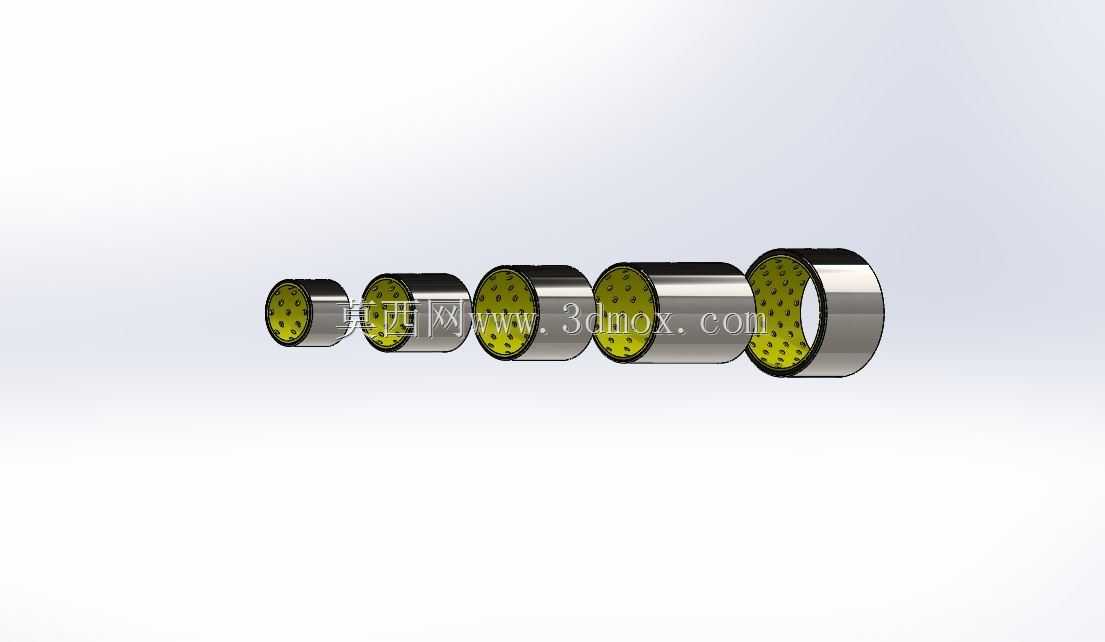

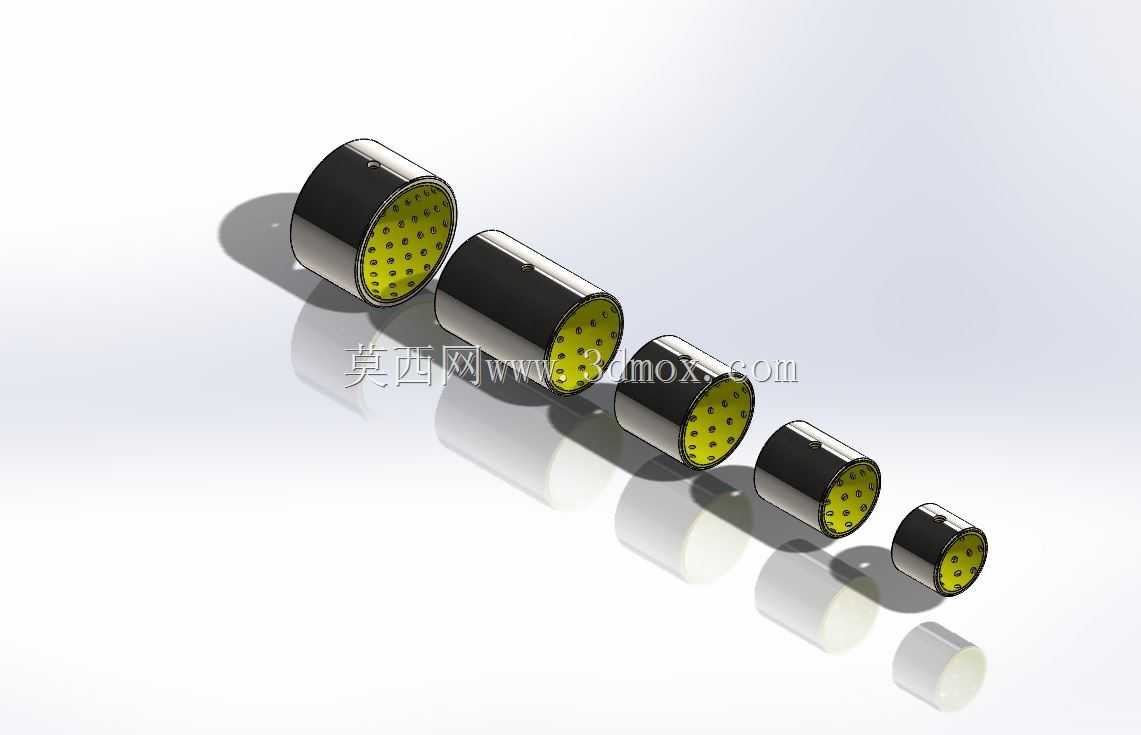

　　从设计逻辑上看，这套衬套采用薄壁金属基底加内壁聚四氟乙烯复合层的结构，金属外壁采用过盈配合的公差设计，压入阀块的安装孔后可以实现无额外固定的牢靠装配，不需要额外设置卡簧、定位销等固定结构，进一步压缩安装所需的轴向空间；内壁的聚四氟乙烯层均匀排布圆形储油凹坑，装配时预涂的润滑脂会储存在凹坑内，在轴件往复运动时逐步释放形成均匀油膜，避免干摩擦启动阶段的磨损，相比全聚四氟乙烯材质的衬套，金属基底的结构可以承受更高的径向载荷，不会因为长期受压出现蠕变变形导致的配合间隙变大。

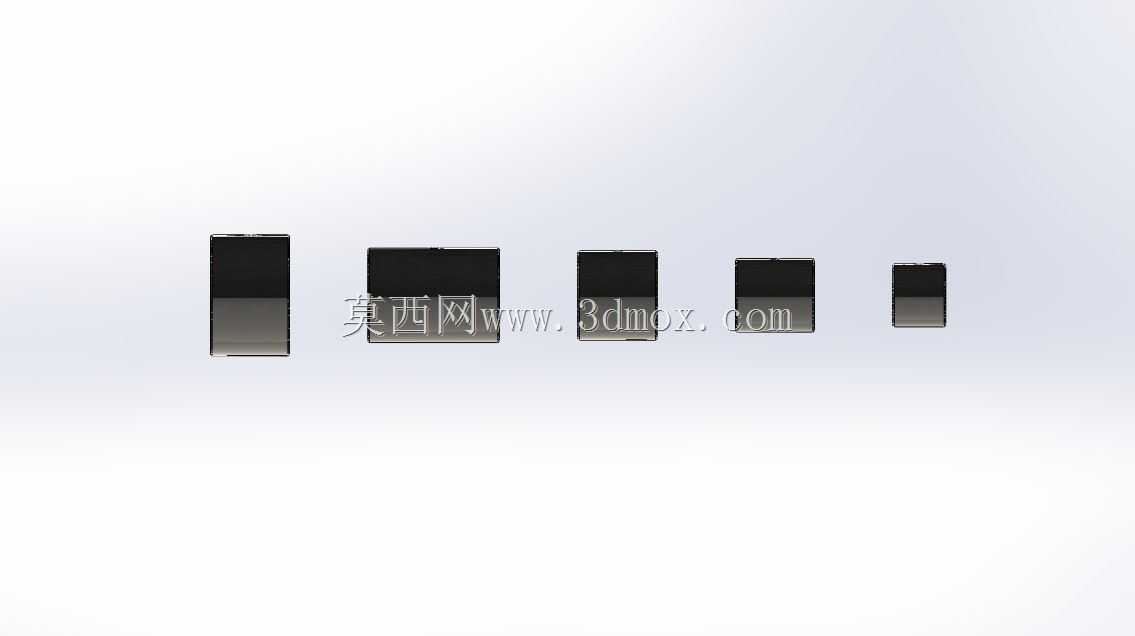

　　从尺寸边界来看，这套衬套覆盖了常用的阀杆配套直径规格，每个规格的衬套长度与外径都按照标准阀块安装孔的尺寸公差设计，压入安装孔后内壁的圆度、圆柱度公差可以控制在0.01mm以内，保证阀芯运动时的同轴度要求，避免出现阀芯偏磨导致的内泄漏问题；衬套的两端都做了微小的倒角处理，既方便压装时对准安装孔，也能避免压装过程中刮伤安装孔内壁，同时在阀芯装入时不会刮伤阀芯表面的镀层。

　　在实际选型装配时，这类衬套不需要额外加工油槽、油孔，压入阀块后即可直接装入阀芯使用，相比需要自行开设润滑结构的铜套，能减少阀块加工的工序步骤，同时聚四氟乙烯层的摩擦系数稳定在0.04-0.08区间，即使在低速微动的工况下也不会出现爬行现象，能保障阀组的压力控制、流量调节精度，在对动作响应速度要求较高的伺服阀、比例阀配套场景中，这类衬套的间隙适配精度可以满足0.005-0.015mm的配合间隙要求，不会因为间隙过大导致的阀芯晃动，也不会因为间隙过小出现卡滞。从长期使用的可靠性来看，金属基底与聚四氟乙烯层采用高温烧结的复合工艺，不会出现润滑层脱落的问题，在-20℃到120℃的工作温度区间内都能维持稳定的尺寸精度与摩擦性能，适配绝大多数工业流体控制设备的工况要求，即使在短期无油润滑的工况下，聚四氟乙烯材质本身的自润滑特性也能维持短时间的正常动作，避免突发工况下的零件抱死损坏。
