XZ双轴全自动视觉检测设备结构

在3C电子、小五金冲压件、精密注塑件的批量制程环节，产线终检工位长期面临人工目检漏检率高、检测效率跟不上节拍、微小尺寸缺陷识别一致性差的痛点，这款X-Z方向可自动移动的视觉检测设备，正是针对中小尺寸工件批量检测场景开发的专用制程设备，可直接对接产线出料端完成在线全检，也可作为离线抽检工位独立部署，适配多品种小批量的柔性生产检测需求。

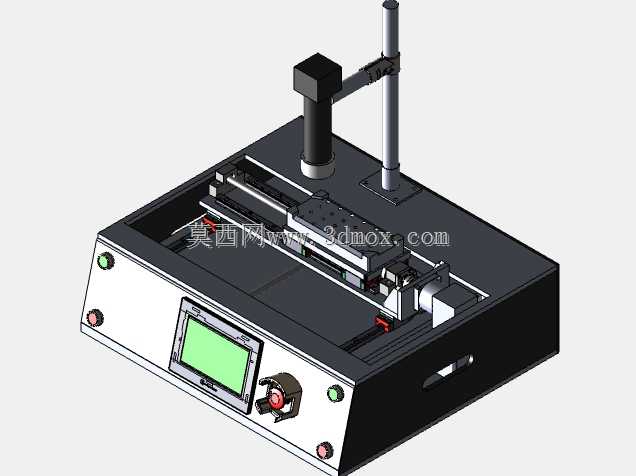

从结构设计逻辑来看，设备采用一体式台座式布局，底部为钢板焊接的箱式机架，机架内部预留了电气元件、运动控制器、光源驱动器的安装空间，台面上部集成运动执行、视觉采集、人机交互三大功能模块，整体安装边界控制在长700mm、宽500mm、高650mm区间，不需要额外做地基固定，可直接放置在标准工业工作台面上使用，设备底部预留可调脚杯安装位，可快速调平，适配车间不同平整度的地面环境。

运动模块采用X-Z双轴直交轴布局，X轴为水平布置的精密直线导轨搭配伺服驱动的丝杆传动机构，有效行程覆盖400mm，可带动载料平台沿水平方向匀速移动，移动速度可在0-200mm/s区间无级调节，重复定位精度控制在±0.02mm以内，满足视觉拍照的位置精度要求；Z轴为垂直布置的立柱式导轨结构，搭载工业相机与远心镜头组件，可根据不同工件的检测高度需求调整焦距位置，Z轴有效行程150mm，手动锁紧与电动微调结合，换型时可快速调整视觉系统的工作距离，不需要反复拆装标定。

视觉采集模块安装在Z轴滑台上，可根据检测需求选配不同分辨率的工业相机、环形光源或者同轴光源，光源亮度可通过面板旋钮独立调节，适配不同反光特性的工件表面检测需求，可识别工件的尺寸偏差、表面划痕、缺料、错装等常见缺陷，单帧检测视野可覆盖100mm*80mm范围，配合X轴的移动进给，可完成长度方向上大尺寸工件的分段扫描检测，单批次可承载的工件排布范围与X轴行程匹配，单次上料可完成数十件小型工件的连续检测，检测节拍最快可达0.5秒/件，远高于人工目检的效率。

人机交互模块布置在设备正面的操作面板区域，集成了触控显示屏、急停按钮、启动按钮、电源开关与状态指示灯，操作人员可通过触控屏设置检测参数、查看检测结果统计、调整运动轴的移动速度与位置，面板上的按钮布局符合人体工程学设计，急停按钮采用大尺寸蘑菇头结构，布置在操作位最易触碰的位置，触发后可立即切断运动轴动力，保障操作安全；设备正面还预留了气源接口与IO通讯接口，可根据需求扩展自动上料、不良品分拣的外接机构，对接前后段的自动化产线，实现从工件上料到检测分拣的全流程无人化运行。

载料平台采用可快换的板式结构，针对不同外形的工件可快速更换定制的载具板，载具板通过定位销与平台基准面连接，换型时不需要重新标定视觉坐标系，大幅缩短多品种生产时的换型准备时间；设备的走线全部采用拖链内置布置，X轴移动过程中不会出现线缆拉扯、外露的情况，长期运行不会出现线缆磨损导致的电气故障，机架侧面预留了散热通风口，内部电气元件的工作温度可稳定控制在合理区间，适配车间长时间连续运行的工况要求。

从实际应用的适配性来看，这款设备不需要复杂的现场调试，到货后接电即可投入使用，对车间环境没有特殊要求，可在常规的工业生产车间环境下稳定运行，检测数据可通过接口导出，对接工厂的MES系统，实现检测数据的可追溯，帮助制程环节快速定位不良产生的工序节点，优化生产工艺参数，降低制程不良率。
