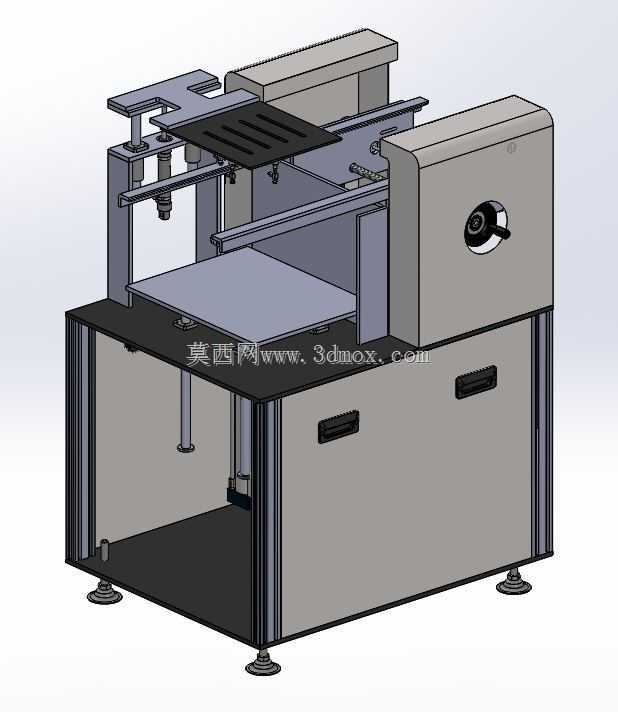

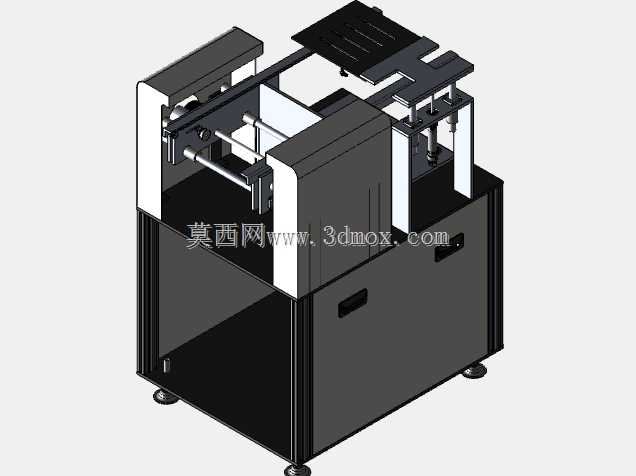

PCB真空拾取上料输送设备结构

在SMT电子组装产线的前段工序中，PCB板从上料工位到印刷、贴装工位的转运动作，长期以来存在人工上料定位偏差、板面接触污染、转运节拍不匹配的痛点，这款真空拾取输送设备正是针对该场景开发的专用工位设备，主要完成PCB板的非接触式拾取、平稳转移与精准输送衔接，适配中小批量多规格PCB的生产需求，可直接对接产线前段的叠板上料机构与后段的锡膏印刷机接驳台，无需额外增设中转定位工位。

从功能实现逻辑来看，设备核心分为真空拾取执行单元、水平输送单元、机架支撑单元三个模块。真空拾取单元采用多组真空吸盘阵列布置，吸盘选型根据PCB板的厚度、重量做适配，可通过调整吸盘安装间距适配不同尺寸的PCB板面，避免拾取过程中出现板面弯折、吸盘遮挡焊盘的问题，拾取动作由垂直方向的直线导轨副配合气缸驱动，行程设置预留了15mm的安全余量，防止下行拾取时压伤板面；水平输送单元采用平皮带输送结构，皮带表面做防静电处理，输送面的平面度控制在0.2mm/m以内，两侧设置可调式挡边，可根据PCB宽度快速调节导向间距，输送驱动采用调速电机，可根据产线整体节拍在0-15m/min范围内调整输送速度，输送末端预留了传感器安装位，可对接后段设备的到位信号实现联动启停。

设计过程中优先考虑了设备的安装兼容性与维护便捷性，整体机架采用工业铝型材拼装结构，底部配置可调式脚杯与万向脚轮，既可以在安装时调整设备水平度，也方便产线布局调整时快速移位，设备整体的安装边界控制在长1200mm、宽800mm、高1100mm范围内，可适配多数SMT产线的工位预留空间，无需对现有产线地面做特殊处理。拾取机构的横梁采用可滑动安装设计，当需要更换不同规格的吸盘或者调整拾取位置时，无需拆解整体机架，仅需松开锁紧手柄即可调整横梁位置，日常维护时，真空发生器、气路电磁阀均集中安装在机架下部的电气安装腔内，气路走线采用线槽规整布置，排查气路故障时可快速定位对应元件。

在细节结构处理上，设备的拾取动作与输送动作做了互锁逻辑设计，当真空吸盘完成PCB拾取并抬升到安全高度后，水平移位机构才会动作将PCB转移到输送面上方，待吸盘破真空释放PCB并抬升复位后，输送皮带才会启动输送，避免动作干涉导致PCB掉落或板面刮擦。设备侧部设置了手动操作按钮盒，可单独控制拾取、输送动作，方便调试阶段做单步动作验证，同时预留了IO通讯接口，可直接接入产线的中央控制系统，实现全产线的自动化联动运行。针对SMT车间的防静电要求，设备整体做了接地处理，皮带、吸盘均采用防静电材质，避免静电击穿PCB板上的精密电子元件，输送面的高度设置为900±20mm，符合人工操作的人机工程学高度，当出现异常卡板时，操作人员可快速伸手处理异常，无需过度弯腰或抬臂。

从结构刚度角度考虑，机架的铝型材连接部位均采用高强度角码配合螺栓锁紧，拾取机构的垂直导杆选用镀铬直线光轴，配合直线轴承做导向，保证拾取动作的重复定位精度控制在±0.1mm以内，确保PCB放置到输送面上时的位置偏差满足后段设备的接驳要求，不会出现板件偏斜导致的进板卡滞问题。设备下部的柜体空间预留了废料收集盒安装位，可收集拾取过程中掉落的板边碎屑，避免碎屑掉入输送机构内部造成皮带磨损或卡滞。
