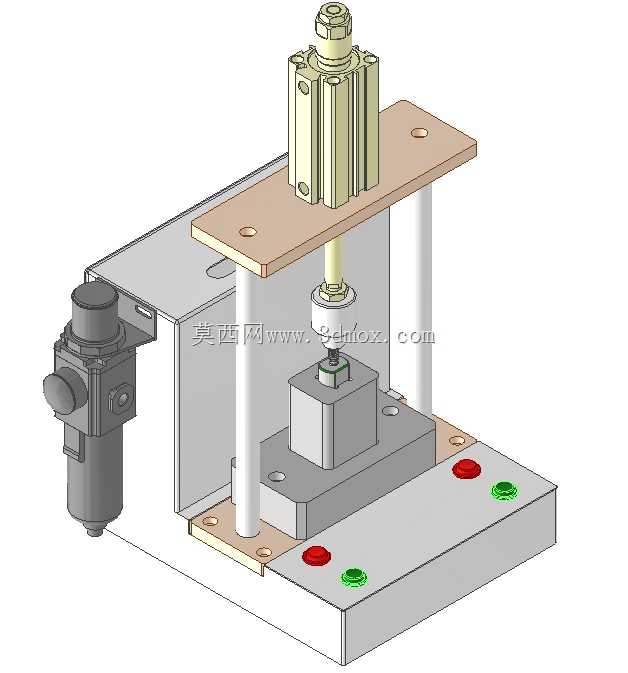

齿轮马达驱动台式压装作业夹具结构

　　这套压装夹具的设计初衷，是解决小型零部件压装工序里手动压力机出力不稳定、气动直压夹具行程控制精度不足的问题，在3C电子小零件压合、小型五金件铆接、微型轴承压入装配这类场景里，能替代人工持件压合的作业方式，降低操作人员的劳动强度，同时保证每一次压装的行程和出力一致性，避免因为人工施压偏差导致的零件压歪、压裂或者压装不到位的不良品。从结构布局来看，整套夹具采用台式落地的安装形式，底部是整块的安装底板作为承载基础，所有功能组件都固定在这块底板上，不需要额外搭建机架，直接放置在工作台面上就能接入气路投入使用，对车间工位的适配性很强，不需要对现有作业台做改造。

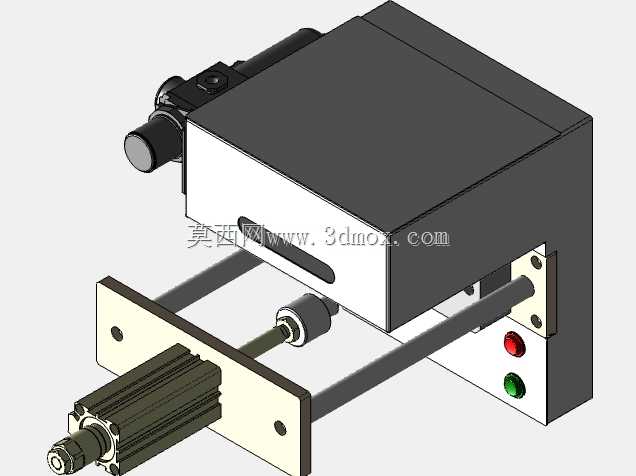

　　驱动端采用齿轮马达搭配气动压缸的组合，侧向安装的齿轮马达负责压装行程的精准调控，顶部的立式气缸提供压装的主动出力，这种组合相比纯气动压装的结构，能把压头的下行速度控制在合理区间，避免快速下压带来的冲击损伤零件表面，同时压装到位后的保压压力也能保持稳定，不会因为气源压力小幅波动出现压装力不足的问题。压装工位设置在上下安装板之间的开放式空间，操作人员可以从正面和侧面两个方向取放工件，不会被结构件遮挡操作视线，下模座采用可更换的设计，针对不同外形的待压装零件，只需要更换对应仿形的下定位块就能快速切换生产型号，不需要重新调整整套夹具的安装位置，换型时间能控制在十分钟以内，适配多品种小批量的压装作业需求。

　　操作控制部分采用双按钮启动的安全设计，两个启动按钮分别布置在工位前方的左右两侧，必须双手同时按下才能启动压装行程，避免操作人员单手取件时误触发导致的工伤风险，同时预留了急停按钮的安装位，出现异常情况时可以一键切断气路停止压头动作。导向部分采用两根平行的光轴导柱搭配直线轴承的结构，连接上下安装板，给压头的上下动作提供精准导向，避免压头下行过程中出现偏摆，保证压装力始终垂直作用在工件的压装面上，压头和气缸活塞杆之间采用浮动接头连接，能抵消少量的安装同轴度误差，避免活塞杆承受径向力导致的密封件磨损，延长气缸的使用寿命。安装边界方面，整套夹具的横向宽度控制在400毫米以内，纵向深度不超过300毫米，整体高度在450毫米左右，占用的工作台面空间很小，适合在流水线旁的独立作业工位布置，气路接口统一设置在夹具后侧，接入车间常规的0.5-0.7MPa压缩空气气源就能正常工作，不需要额外配置液压站或者高压动力源，日常维护只需要定期给导柱添加润滑脂、检查气管接头是否漏气即可，维护成本很低。

　　在实际应用中，这类夹具常被用在微型电机端盖压装、小开关触点铆合、塑胶壳卡扣压合这类工序里，相比手动压台，压装良率能提升15%以上，单工位的作业效率能提升30%左右，而且因为采用了开放式的结构设计，压装过程中工件的状态全程可见，出现卡料、定位偏移的情况时操作人员能第一时间发现处理，不会出现连续压坏工件的问题。结构设计上所有的安装板都采用6061铝合金材质加工，在保证结构强度的前提下减轻了整体重量，底板和立柱的连接采用内六角螺丝锁紧，没有采用焊接结构，后期如果需要调整导柱间距或者更换更长行程的气缸，只需要拆卸对应螺丝就能完成改装，拓展性很强。压头部分同样采用快换设计，针对不同的压装点位，可以更换对应形状的压头，比如压轴承用平压头、压塑胶柱用带让位槽的仿形压头，不需要更换整个活塞杆连接结构。
