三爪式长轴轴承拆卸拉拔工装结构

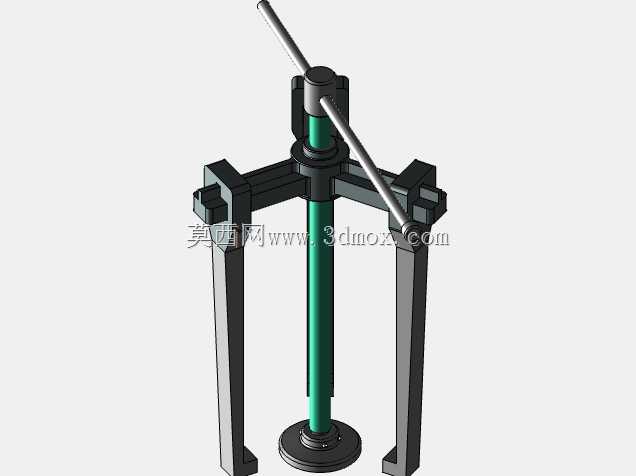

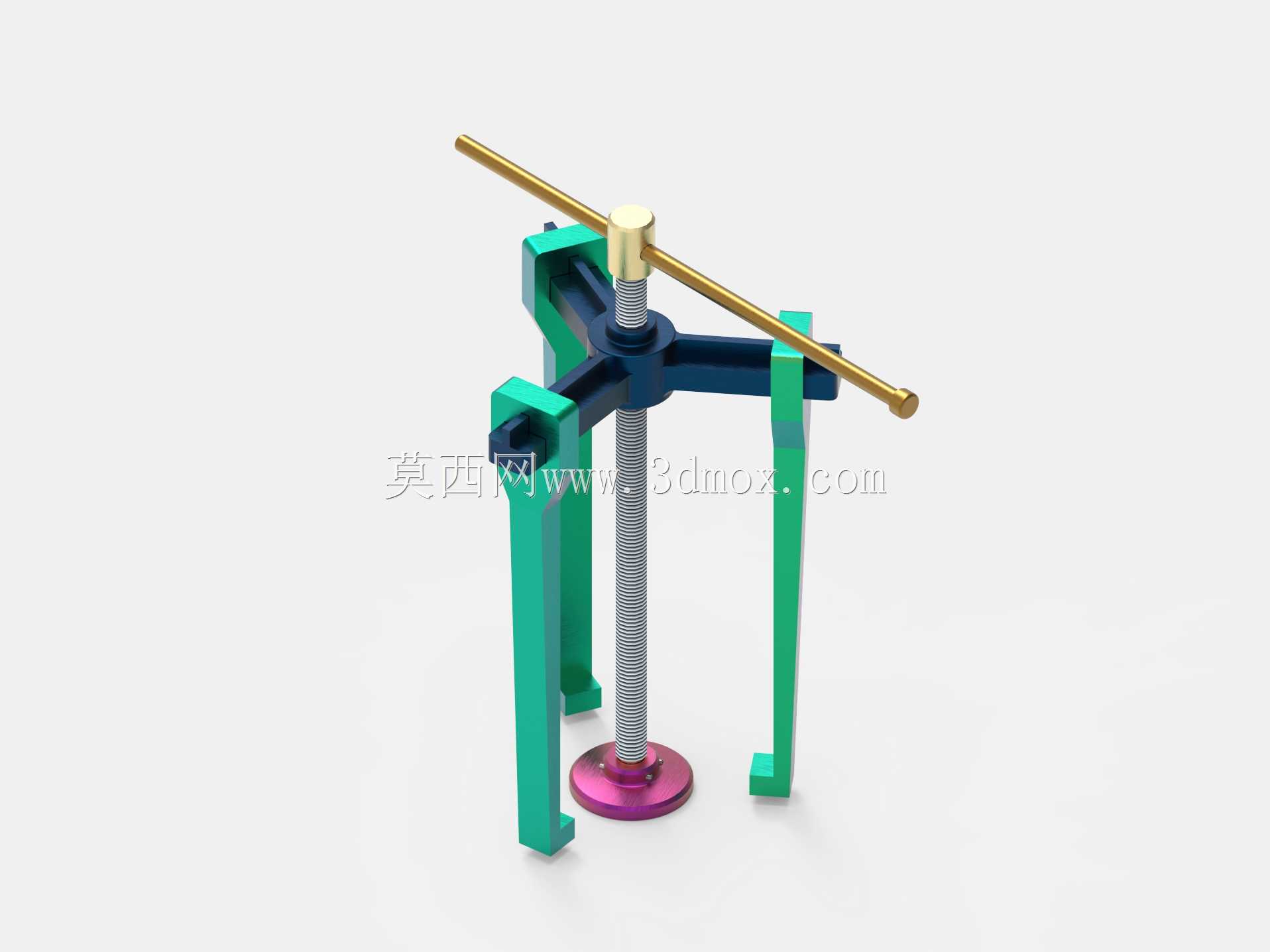

在设备检修、产线运维的现场场景里，过盈配合的轴承、轴套拆卸一直是一线维修人员绕不开的作业环节，直接敲击拆卸容易损伤轴颈、轴承外圈甚至相邻的密封结构，而这款三臂长轴承拉拔器，就是针对长轴类部件上的轴承、衬套拆卸需求设计的专用工装。从结构逻辑来看，它采用三爪均布的支撑布局，相比两爪拉马，三个卡爪沿圆周120度均匀分布，作业时卡爪勾住轴承外圈端面，中心的顶丝杆对准轴端中心孔，转动加力杆带动丝杆进给时，三个卡爪的受力完全均匀，不会出现偏载掰弯卡爪、拉伤轴面的问题，尤其适合轴伸长度较长、安装位置空间局促的轴承拆卸场景，比如电机输出端轴承、减速机输入轴轴承、输送辊筒端轴承的拆装作业。

设计时首先考虑的是作业时的力传递路径，中心丝杆采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率适中，具备一定的自锁性，进给过程中不会因为作业反力出现回退，丝杆端部做了圆弧倒角处理，顶在轴端中心孔时能自动对中，避免顶偏造成轴端损伤。三个支撑臂采用铰接式结构，可以根据待拆卸轴承的外径大小调整张开角度，适配一定尺寸范围内的轴承拆卸需求，卡爪的勾边做了加厚处理，勾住轴承端面时接触面积足够，不会因为局部应力集中刮伤轴承端面，也能避免卡爪滑脱造成安全隐患。顶部的加力杆采用穿杆式设计，不需要额外配套扳手，现场作业时直接穿入丝杆顶部的通孔就能转动加力，加力杆长度经过匹配，普通成年操作人员手动施加的力经过丝杆放大后，足以拉出常规过盈量的轴承，不需要额外加长加力杆造成丝杆过载变形。

从安装边界来看，三个卡爪完全张开时可以覆盖外径150mm以内的轴承拆卸，收拢时最小可以适配外径30mm的小型轴承，中心丝杆的有效行程达到120mm，足够应对多数长轴上轴承的拉出距离需求，不需要中途反复调整卡爪位置。卡爪的竖直臂长度做了加长设计，相比普通短爪拉马，它可以跨过轴端的台阶、防尘盖等凸起结构，直接勾住位于轴段深处的轴承，这也是它针对长轴场景设计的核心特点——很多设备的轴承安装位置距离轴端有一定距离，普通短爪拉马的卡爪长度不够，无法勾到轴承端面，这款结构的加长卡爪刚好填补了这类场景的工装空白。

实际作业时，首先需要根据轴承外径调整三个卡爪的张开角度，让三个卡爪均匀勾住轴承的外圈端面，确保卡爪勾边完全贴合轴承端面，没有偏斜，随后转动中心丝杆，让丝杆顶端顶紧轴的中心孔，确认三个卡爪都受力均匀、没有滑脱迹象后，再将加力杆穿入丝杆顶部的孔，顺时针转动加力杆带动丝杆进给，进给过程中要随时观察三个卡爪的受力状态，如果出现单侧卡爪松动、偏斜的情况，要及时停止加力，调整卡爪位置后再继续作业，直到轴承完全从轴颈上拉出。整个作业过程不需要敲击轴端，也不会对轴的配合面造成损伤，相比传统的撬棍撬动、锤击拆卸的方式，不仅作业效率更高，也能有效保护轴类零件和轴承的配合精度，避免拆卸过程中造成零件报废。

结构选材上，卡爪和中心主体采用高强度碳钢制作，经过调质处理，具备足够的强度和韧性，承受大拉力时不会出现断裂、塑性变形的问题，丝杆采用中碳钢制作，表面做了发黑处理，具备一定的防锈能力，日常存放时不需要特殊的防锈维护，加力杆采用高强度圆钢，受力时不会弯曲变形。三个铰接臂的连接销轴采用过盈配合装配，铰接处转动灵活但没有明显旷量，调整卡爪角度时顺畅不卡滞，作业时也不会因为间隙过大出现偏摆。这种三臂拉拔结构除了拆卸轴承之外，还可以用来拆卸轴上的齿轮、皮带轮、衬套等过盈配合的零件，只要零件端面有可供卡爪勾住的受力边，且尺寸在拉马的适配范围内，都可以使用这款工装完成拆卸作业，是设备维修、机械装配场景里通用性很强的手动拆装工具。
