冲击式水轮机转子焊接配套结构设计

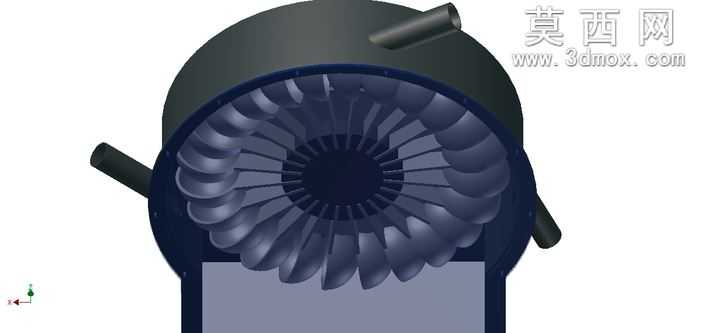

本作品采用Autodesk Inventor完成三维建模设计，完整构建了25杆冲击式水轮机转子的装配结构，同时配套生成可适配焊接加工的配套组件模型，建模过程严格遵循机械设计装配逻辑，分别完成零件建模与总装配约束，确保各部件的配合公差符合实际加工要求。模型渲染阶段针对金属壳体、内部流道、传动连接部位分别赋予对应材质，外壳部分采用铸铁哑光材质还原设备厚重的金属质感，内部水斗过流面赋予抛光不锈钢材质体现水力过流部件的光滑特性，连接轴部位采用调质钢材材质区分不同功能部件的材料属性，整体渲染效果清晰展现设备的内外结构层次。结构设计上，模型预留了动力输入轴的安装接口，可适配1到10千瓦功率区间的动力源匹配，转子与输入集合之间的垂直落差按照冲击式水轮机的水力特性做了参数化预留，用户可根据实际安装场景调整轴系位置，既可以直接连接发电机输出电力，也可通过齿轮减速机、皮带传动结构调整输出转速适配不同使用需求。设计过程中充分考虑了实际使用场景的适配性，针对不同水头高度的使用需求，预留了喷嘴管道的安装位置，支持10厘米及以上的钢笔库存压力注水接入，可适配20米到50米不等的水头高度安装，喷嘴朝向可在水平到90度垂直区间内调整，满足不同安装场地的水平距离布置要求。针对焊接加工的需求，模型对需要焊接拼接的部位做了结构简化处理，去除了不必要的复杂倒角，预留了足够的焊接操作空间，适合采用铸铁、铸钢、不锈钢、铝等多种材料加工制作，轴系部位的轴承安装位、密封槽结构均按照标准件尺寸设计，可直接选用标准轴承与密封件完成装配，平衡结构做了动平衡配重预留，避免高速运转时振动过大损坏壳体，整体模型可直接用于焊接加工指导、结构原理演示以及小型水电项目的方案验证。
