模组自动化氩弧焊接工装夹具结构

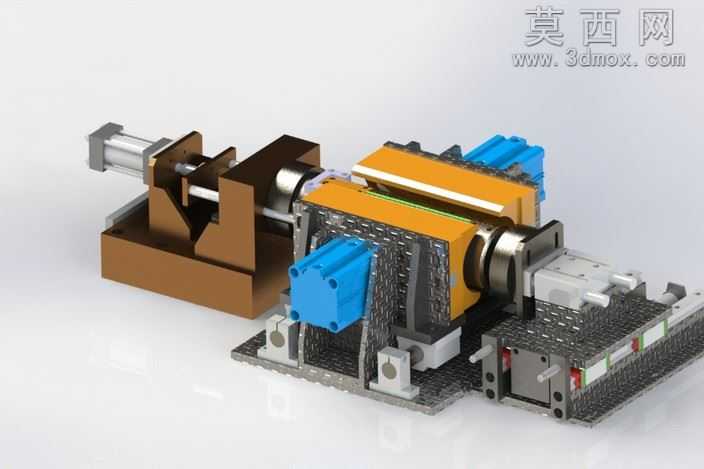

本作品为面向模组工件氩弧焊接工序设计的自动化焊接工装三维模型，整体建模过程严格遵循机械设计规范，在三维建模环境中完成全参数化零件搭建与整机装配。建模阶段首先完成工装基座的结构绘制，采用厚重的型材拼接式基座结构，保证焊接作业过程中的整体刚性，避免工装受焊接应力、气缸推压力作用产生形变偏移。针对待焊接模组的定位需求，设计了多组自适应定位夹持结构：轴向配置带导向轴的直线驱动气缸，搭配V型定位块实现工件轴向的精准推压定位；侧向配置两组对称布置的蓝色气动夹持元件，配合仿形定位靠模完成工件径向与周向的自由度约束，所有夹持接触面均做了避让焊缝的结构设计，避免焊枪作业时与工装发生干涉。材质渲染阶段针对不同零部件做了区分化材质赋予：基座与金属结构件赋予磨砂棕褐色氧化钢材材质，还原工装常用的表面氧化处理质感；气动元件赋予亮蓝色工程塑料与哑光金属组合材质，清晰区分标准件与定制加工件；传动导向轴、定位销等运动部件赋予抛光镀铬金属材质，突出运动部件的表面精度特征；待焊接模组工件赋予不同灰度的金属材质，区分模组内部不同材质的待焊组件。结构设计上充分考虑氩弧焊作业的特殊需求，在焊接工位周边预留了焊枪走位空间与焊渣防护挡板结构，挡板采用可拆卸式设计，方便后期清理焊接飞溅物；所有气动元件的走线、走气路径均做了隐藏式线槽设计，避免管线外露被焊接高温灼伤。设计思路围绕自动化焊接的高精度、高重复性需求展开，摒弃传统手工焊接的人工定位方式，通过多轴气动联动实现工件的快速装夹与精准定位，有效保证每一件模组工件的焊接位置一致性，降低焊接工序的人工操作强度，同时工装的模块化设计可通过更换定位靠模适配不同规格的模组工件焊接需求，具备较强的产线适配能力。装配过程中完成了所有运动部件的干涉检查，验证气缸全行程运动过程中无结构卡滞，定位块与工件的贴合面完全匹配，保证工装实际投用后的运行可靠性。
