航空用GA230型手动流量调节节流阀

在航空液压与燃油管路系统的设计选型中，流量调节类阀件的可靠性直接决定整套介质输送回路的工作稳定性，GA230型节流阀正是针对机载工况开发的手动调节类阀件，主要适配工作介质为符合GOST 6794-75标准的AMG-10航空液压油，可在-60℃到60℃的宽温域环境下稳定工作，能够承受最高210kgf/cm2的工作压力，单阀重量控制在0.285kg左右，最大通流能力可达2.5升每分钟，适配安-12、安-24、安-26、安-30、安-32、伊尔-62、伊尔-76、图-134、图-154等多型苏制固定翼机型的液压、燃油辅助回路。

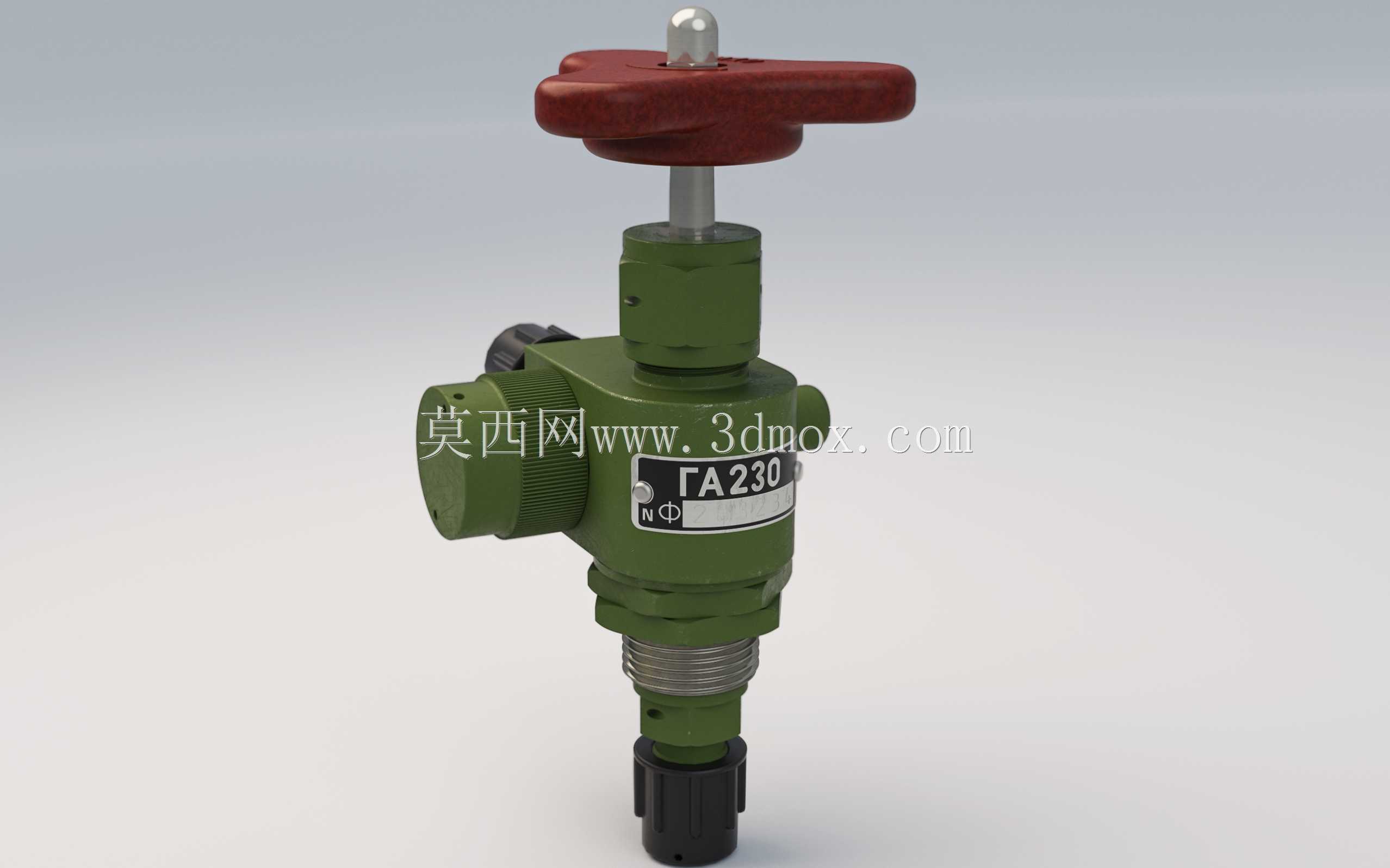

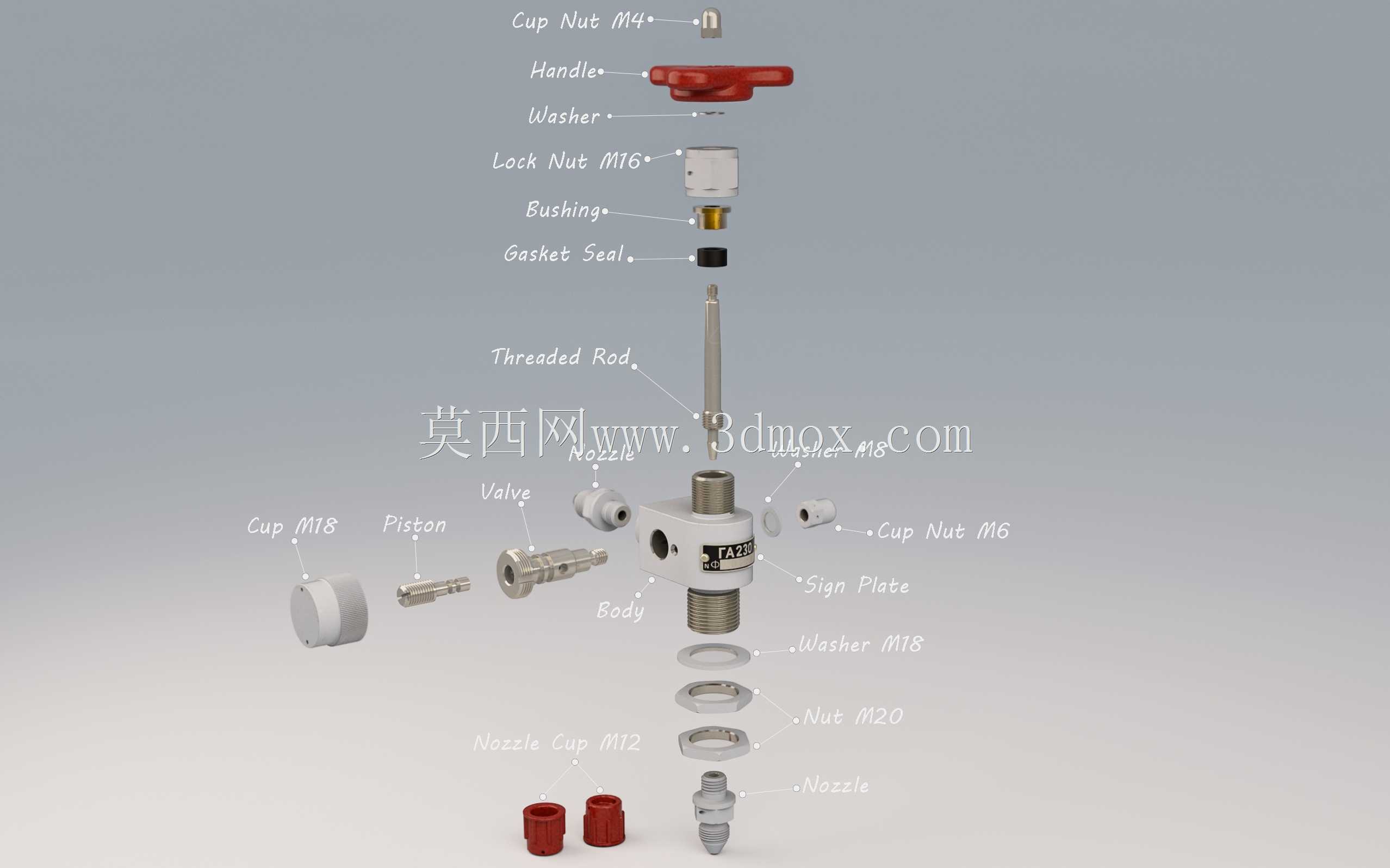

从结构设计逻辑来看，该阀采用直角式通流布局，阀体主体为军绿色硬质阳极氧化铝合金材质，表面做了抗盐雾、抗航空介质腐蚀的特殊处理，适配机载设备长期处于高湿度、温差剧变环境的使用要求。顶部的红色蝶形手柄做了防滑棱角处理，操作人员戴厚质飞行手套也能完成开度调节操作，手柄与阀杆之间采用圆柱销刚性连接，阀杆伸出部位设置了两道丁腈橡胶密封圈，避免介质沿阀杆间隙渗漏，同时在阀杆中部设置了聚四氟乙烯导向衬套，减少调节过程中的卡滞风险，即使长期处于某一开度位置，也不会因为介质结焦、低温凝冻出现拧动卡涩的问题。阀体侧面设置了锁紧旋钮，当调节到目标开度后，拧紧侧方旋钮即可锁定阀位，避免飞行过程中因为振动导致阀位偏移，影响回路流量精度。

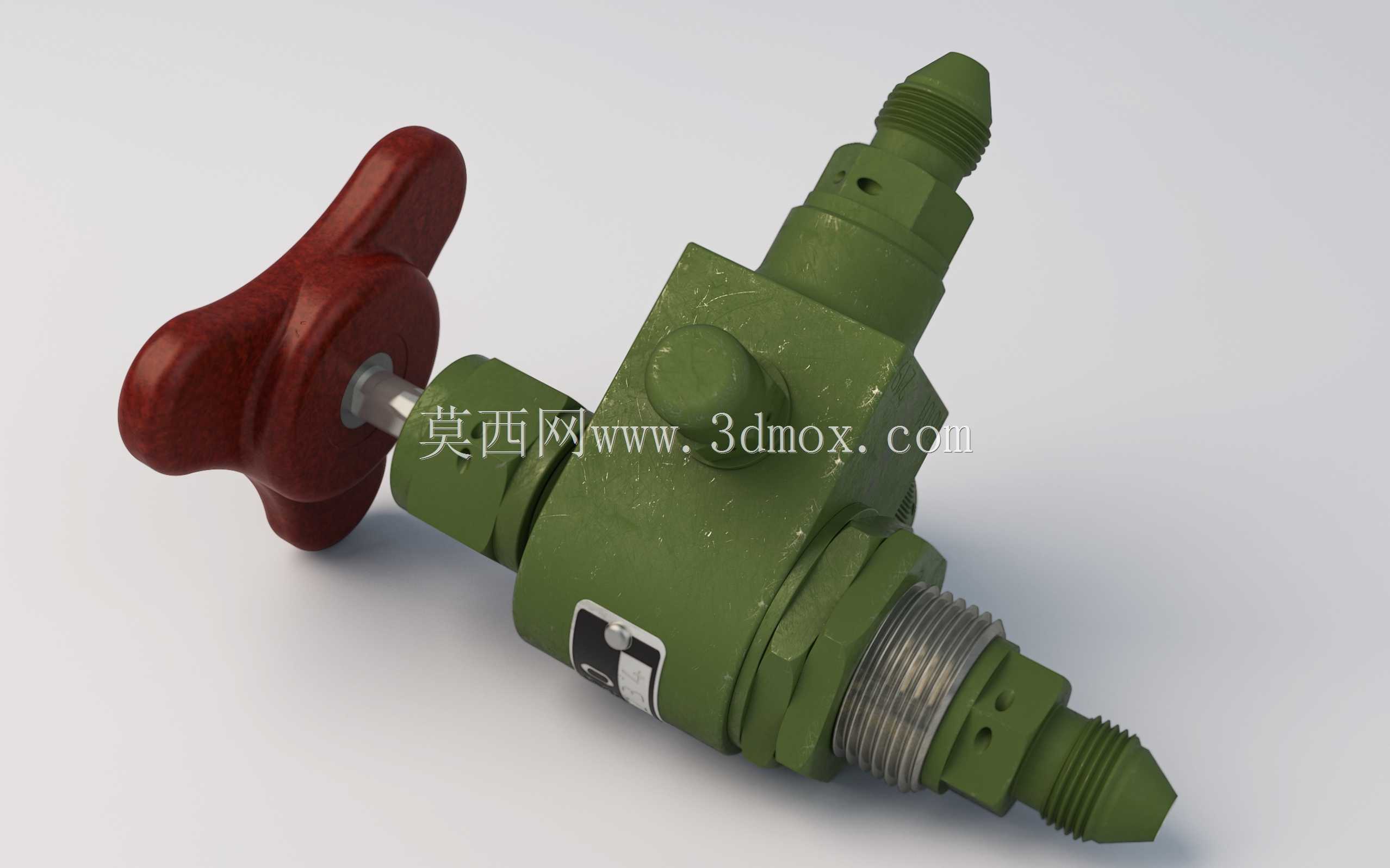

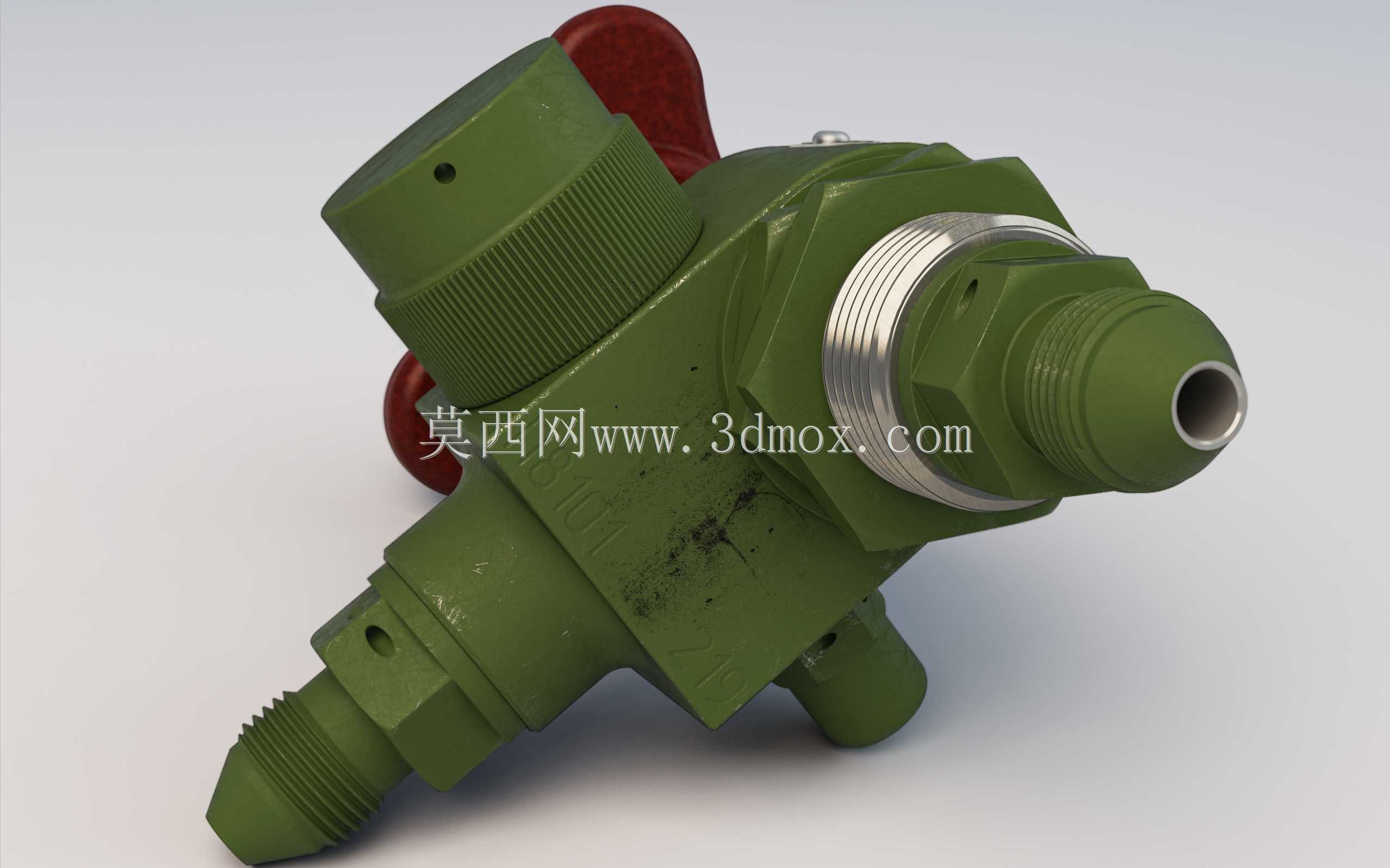

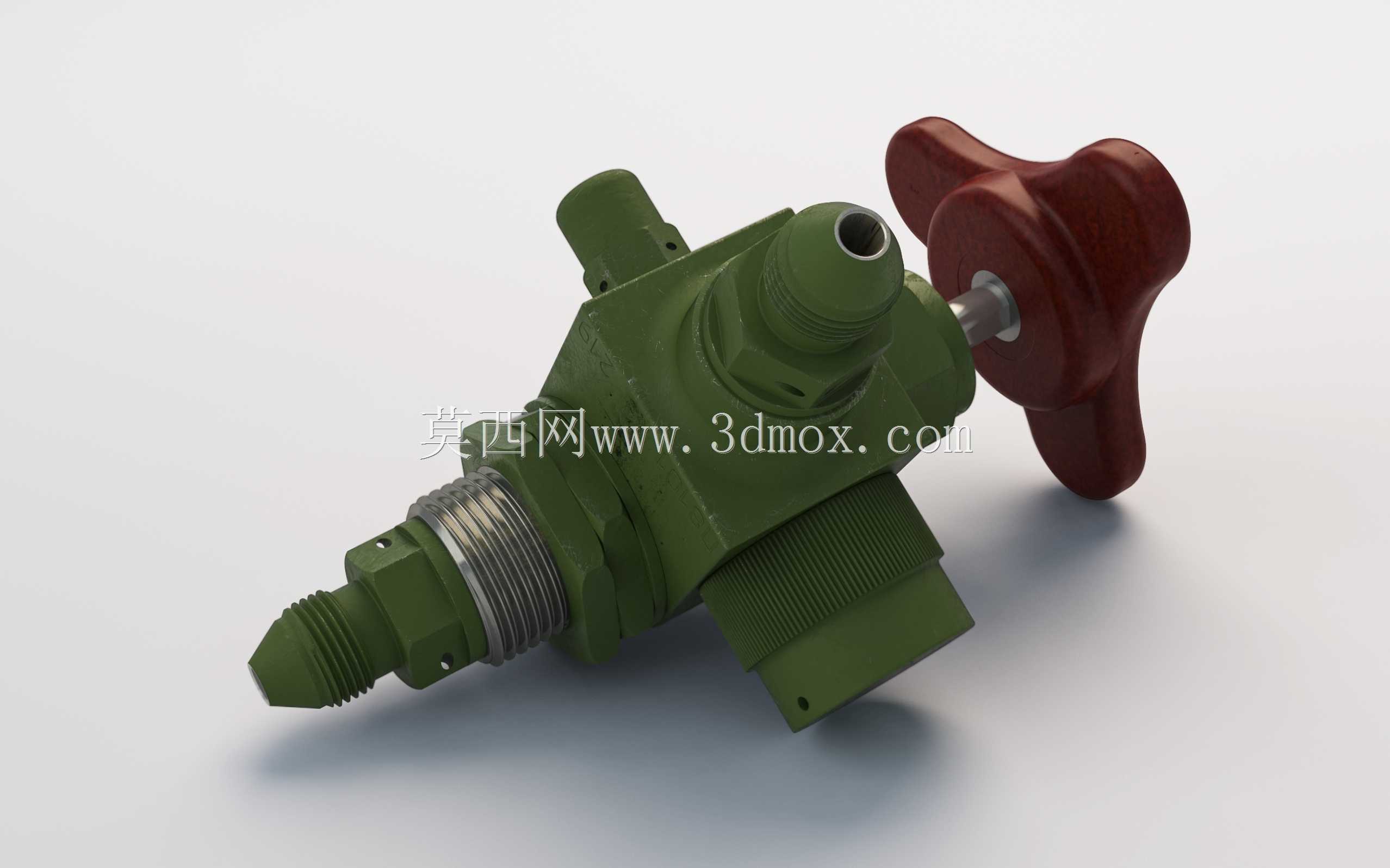

安装接口方面，阀体下端采用外螺纹连接形式，螺纹规格适配机载管路常用的公制航空管路标准，接口端面预留了密封垫圈安装槽，安装时搭配铝质密封垫圈即可实现端面密封，无需额外缠绕密封带，减少多余物进入管路的风险。阀体侧方的通流接口与下端接口呈90度直角布局，能够适配机载设备紧凑的安装空间，减少管路弯折次数，降低管路流阻。整个阀体的最大外轮廓尺寸控制在极小范围内，安装时不需要预留过大的操作空间，仅需在手柄旋转方向预留足够的扳手操作空间即可，侧方锁紧旋钮的操作位置也做了避让设计，不会与周边管路、机载设备产生干涉。

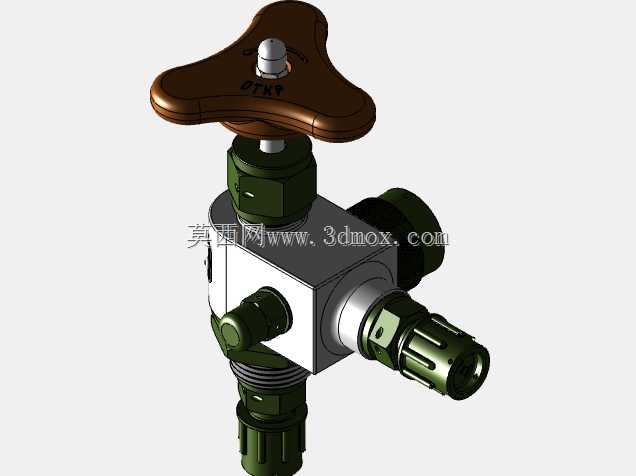

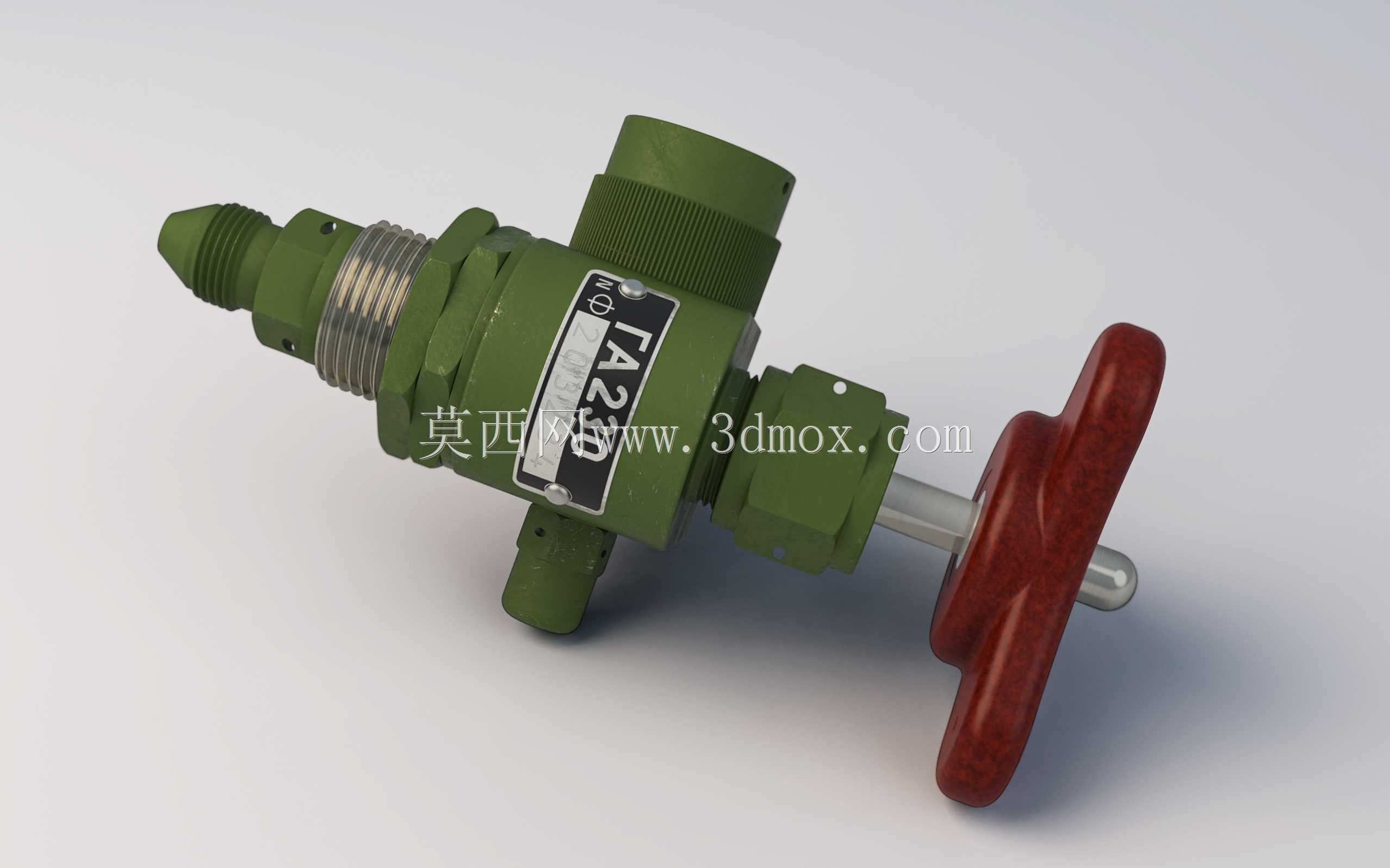

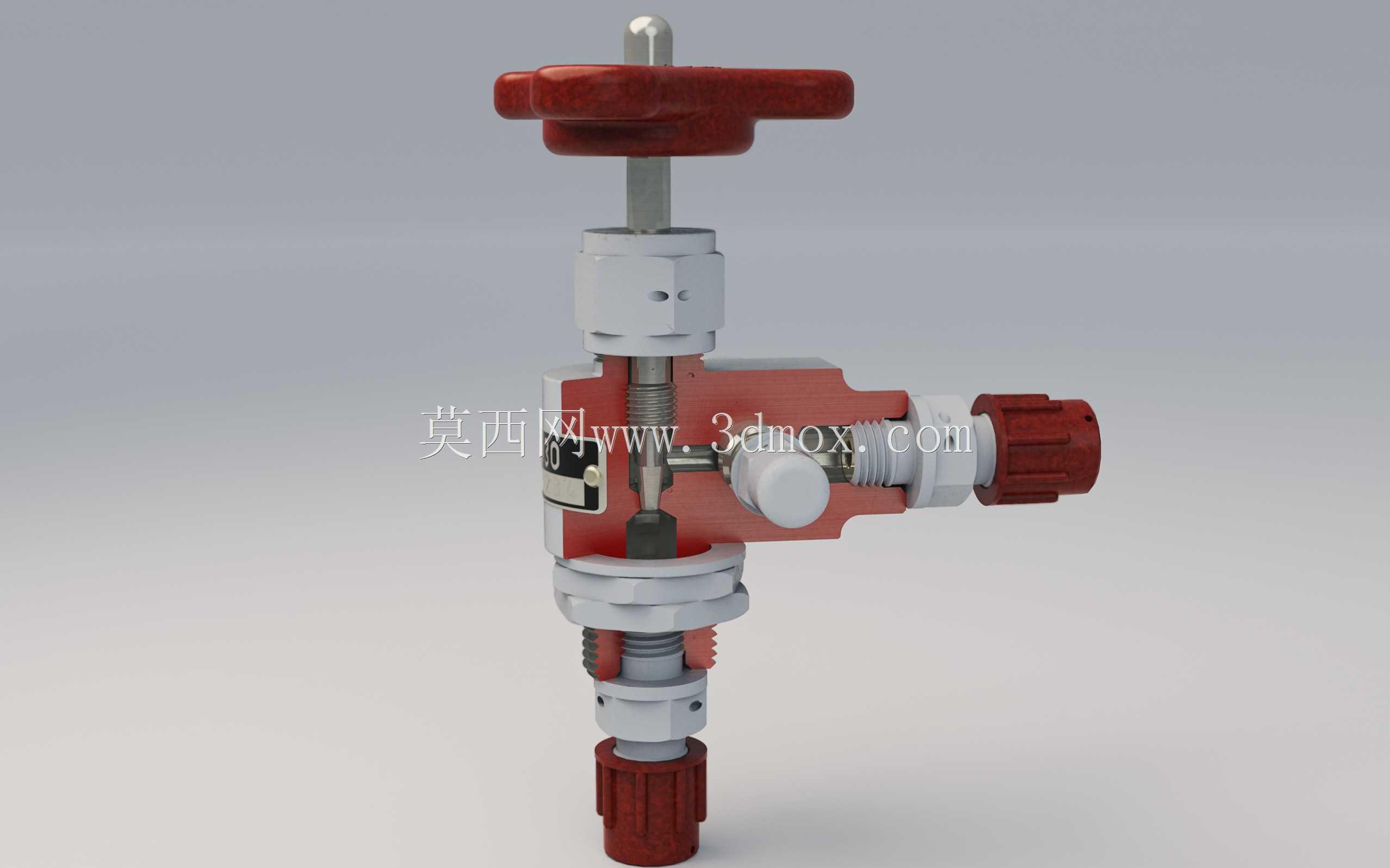

实际使用过程中，该阀的流量调节特性为线性调节区间占总开度的60%以上，在小开度区间不会出现流量突变的情况，操作人员可以通过手柄的旋转角度精准控制回路流量，满足液压回路微调、燃油支路流量分配的使用需求。阀体上的标识牌清晰标注了型号与通流方向，安装时可以快速识别流向，避免装反导致调节失效。从建模角度来看，该模型完整还原了阀体的所有外部结构细节，包括手柄的防滑纹理、阀体表面的安装定位凸台、侧方锁紧旋钮的滚花结构、接口处的螺纹细节，同时保留了阀体内部的流道结构特征，在做管路系统干涉检查、虚拟装配验证时，可以直接调用该模型完成布局校验，不需要额外做结构简化。针对机载设备的轻量化设计要求，该阀的阀体壁厚做了等强度优化，在满足210kgf/cm2耐压要求的前提下，尽可能削减了非受力部位的壁厚，将整体重量控制在机载阀件的严苛重量指标范围内，同时阀杆的行程做了精准限位，全开位置到全关位置的旋转圈数为4圈，操作人员可以通过旋转圈数快速估算当前开度，不需要额外加装开度指示装置，进一步压缩了阀件的整体体积与重量。在维护性设计上，该阀的顶部密封组件可以整体拆卸更换，不需要将整个阀体从管路上拆下，即可完成密封件的更换作业，降低机载维护的工作量，适配航空设备快速维护的使用要求。
