矩形空心管材挤压成型模具结构设计

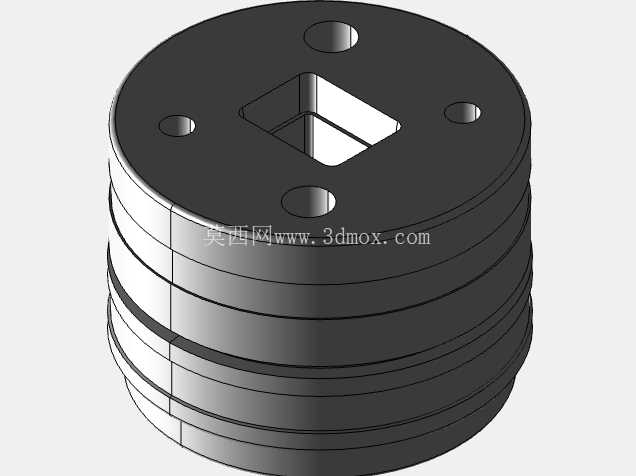

在铝型材、铜合金管材的连续挤压生产线上，这类矩形空心截面挤压模具是决定成品截面精度、成型稳定性的核心工装部件，直接对接挤压机的出料模座，承担着金属坯料分流、焊合、定型的全流程功能。从实际生产场景来看，这类模具主要适配卧式挤压机的模座安装位，整体采用圆形盘式外形，和常规挤压模的安装边界完全匹配，外周的四个沉头孔对应模座的固定螺栓位，安装时直接嵌入模座定位槽后穿入螺栓锁紧即可，不需要额外做适配改造，能直接替换同规格的常规型材挤压模，适配中小吨位的挤压生产设备，多用于生产薄壁矩形空心管材，这类管材常被用作设备框架结构件、电气布线穿线管、装饰类矩形管材，在通用五金、自动化设备机架、建筑装饰领域的应用占比很高。

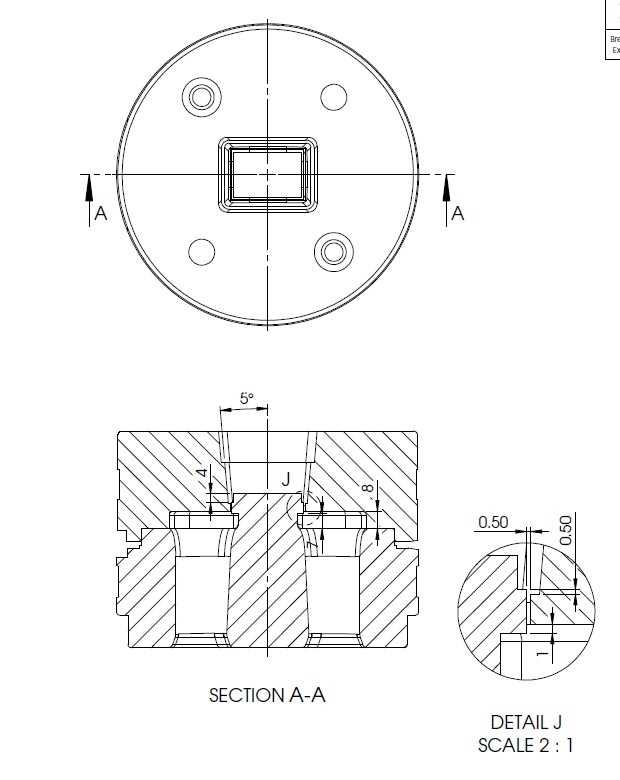

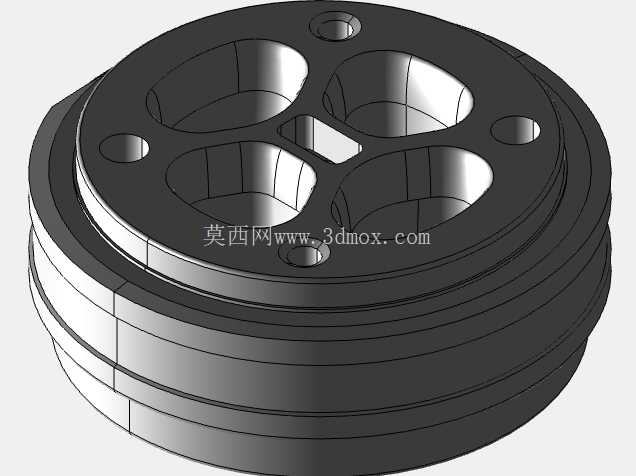

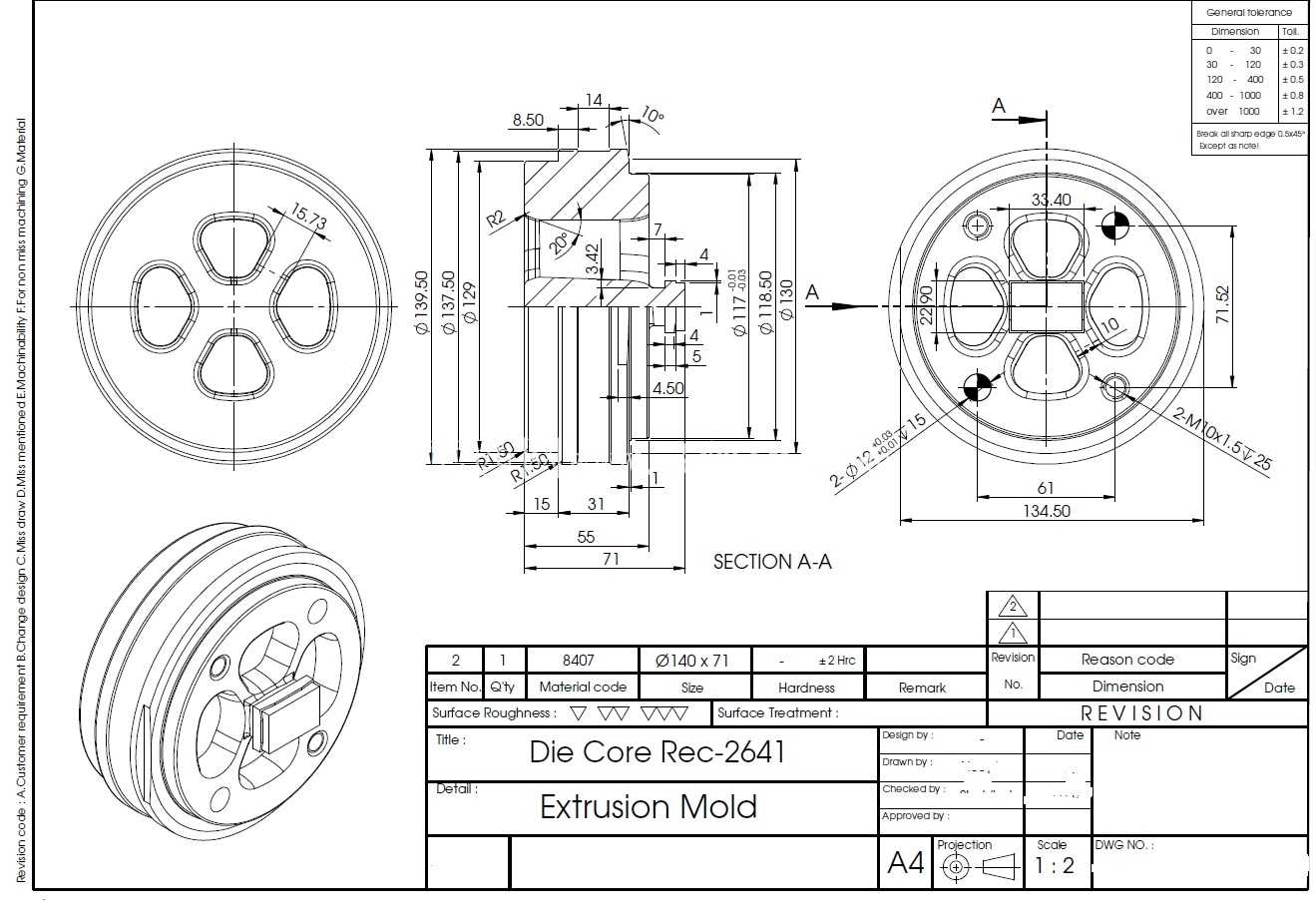

从结构设计逻辑来看，这套模具采用的是平面分流组合模的结构思路，上模设置分流孔与模芯，下模设置焊合室与成型工作带，金属坯料在挤压杆的推力作用下，先经过上模的分流孔被分成多股金属流，进入焊合室后在高温高压环境下重新焊合，再顺着模芯与下模型腔之间的间隙挤出，最终形成预设的矩形空心截面。图纸里标注的5°入料锥角，是为了降低金属流入分流孔时的阻力，避免坯料在入料位置出现滞流区导致的组织不均；工作带位置的尺寸公差控制在0.05mm级别，对应局部放大图里的0.50mm工作带长度设计，是为了平衡矩形截面不同位置的金属流速——矩形截面的直边段和角部位置金属流动阻力差异大，通过调整不同位置的工作带长度，能让整个截面的金属流出速度保持一致，避免成品出现扭拧、波浪、壁厚不均的缺陷。

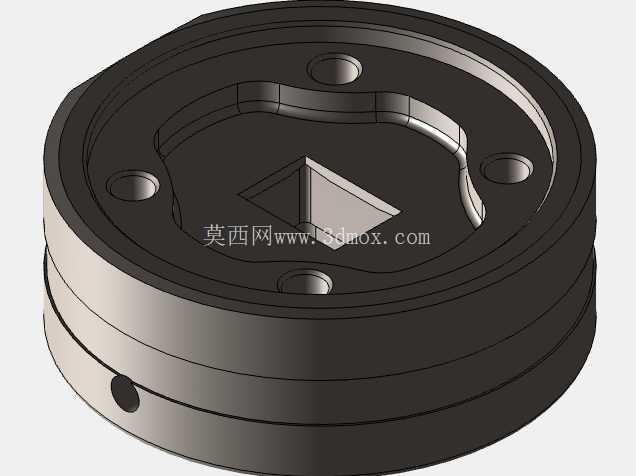

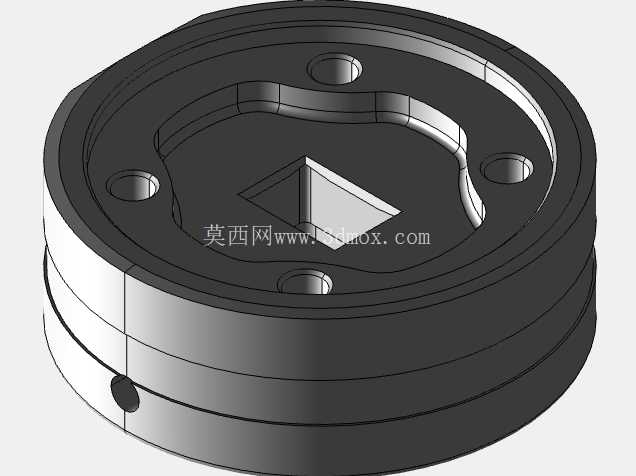

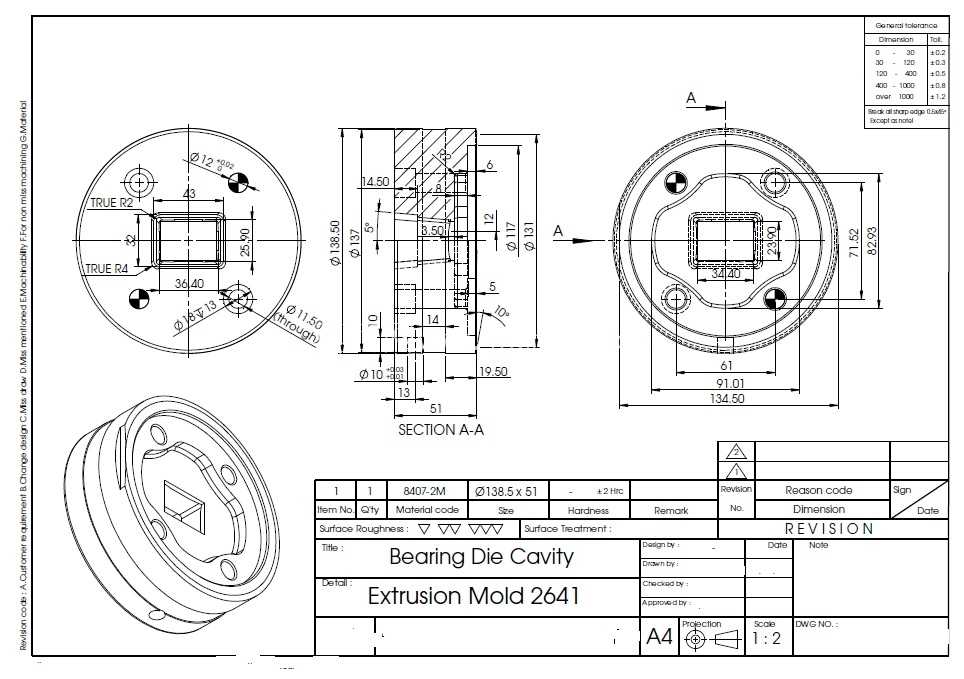

模具的整体厚度尺寸适配常规挤压模的模座厚度要求，入料端的沉台结构和挤压机的挤压筒端面完全贴合，避免挤压力出现泄漏；出料端的工作带出口做了微小的卸压倒角，防止管材挤出时被工作带出口刮伤表面。分流桥的位置做了倒圆角处理，减少金属分流时的剪切应力，同时提升模具本身的结构强度，避免在长期高压挤压工况下出现分流桥断裂的失效问题。焊合室的深度设计匹配对应挤压机的比压参数，保证多股金属流在焊合室内有足够的压力与停留时间，让焊合位置的组织强度和基体保持一致，避免成品管材在后续折弯、冲压加工时出现焊合位置开裂的问题。

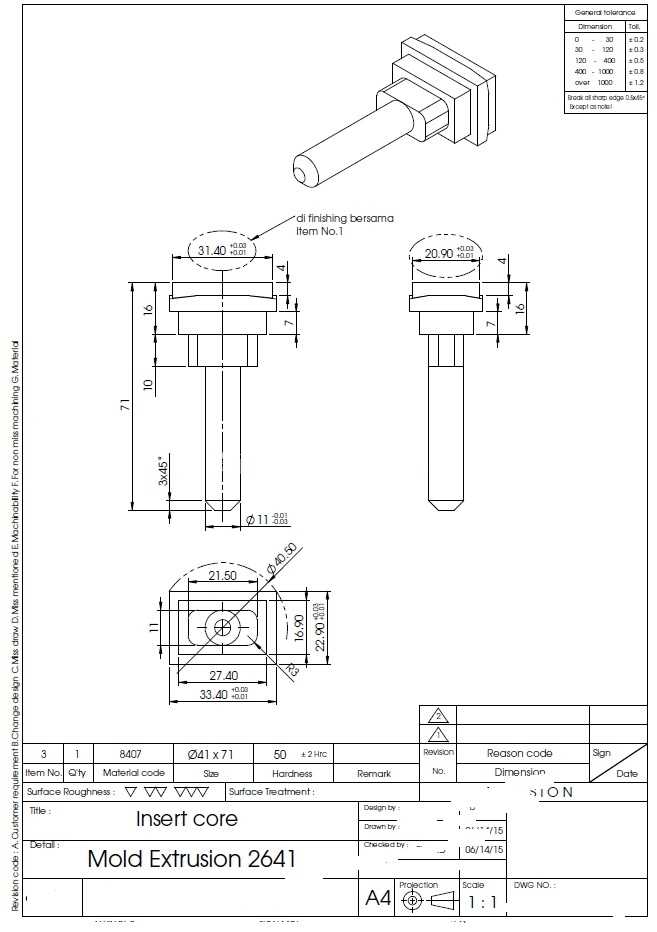

在实际生产适配中，这套模具的成型截面为等壁厚矩形空心结构，模芯的定位采用上模芯头与分流桥一体加工的结构，避免分体式模芯在长期挤压震动下出现偏移，保证管材四个边的壁厚公差控制在行业标准允许的范围内。模具的外周圆形基准面做了精磨处理，安装时和模座的定位孔配合间隙控制在0.02mm以内，保证模芯和下模型腔的同轴度，避免出现偏心导致的单边壁厚超差。冷却水道的布局贴近工作带位置，在连续挤压生产时可以通过循环冷却水带走工作带位置的热量，避免模具长期高温下出现硬度下降、型腔变形的问题，延长模具的单次修模使用寿命。对于结构设计从业者来说，这类模具的设计核心在于流速平衡与焊合质量的把控，所有的结构细节都是围绕金属流动规律做的优化，没有多余的结构设计，每一处倒角、斜度、尺寸公差的设定都对应实际生产中可能出现的成型缺陷，是典型的面向量产工况做的实用性结构设计，建模时需要重点保证分流孔、焊合室、工作带、模芯这些关键位置的尺寸精度，尤其是工作带的衔接位置不能出现台阶，否则会直接在管材表面留下压痕或刮伤。
