SolidWorks入门练习阀块结构建模素材

在流体控制类设备的装配体系中，阀块是集成油路、气路通路的核心承载构件，这类零件常见于小型液压动力单元、实验室气路控制模组、桌面级流体分配装置中，承担着介质导流、元件安装定位、通路密封衔接的多重作用，很多刚接触机械结构设计的从业者，往往会忽略这类集成块类零件的建模逻辑，要么草图约束不全导致后续改图时特征报错，要么尺寸链排布不合理，导致安装时阀件、管接头出现干涉，甚至加工后出现通路壁厚不足引发泄漏的问题。

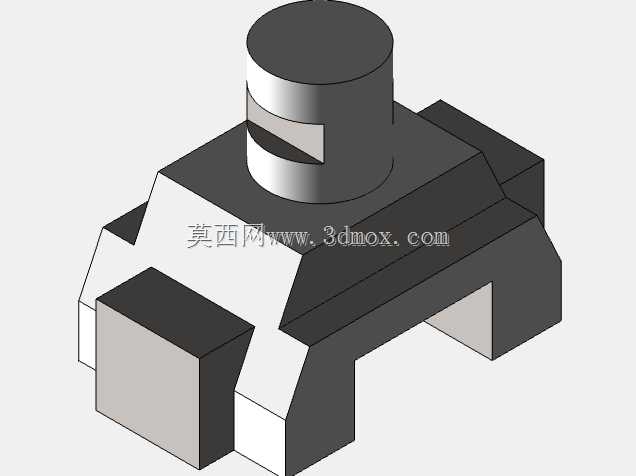

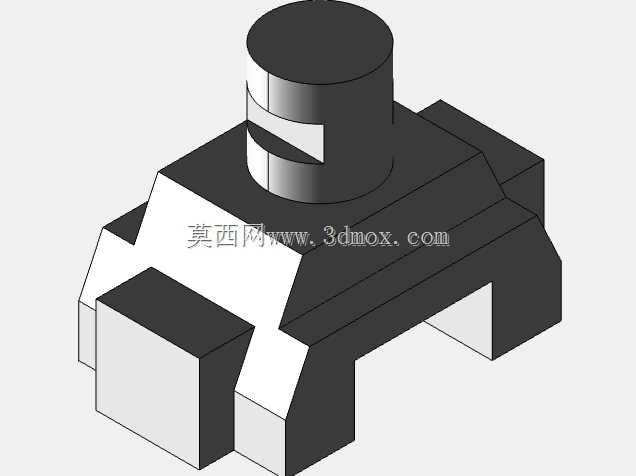

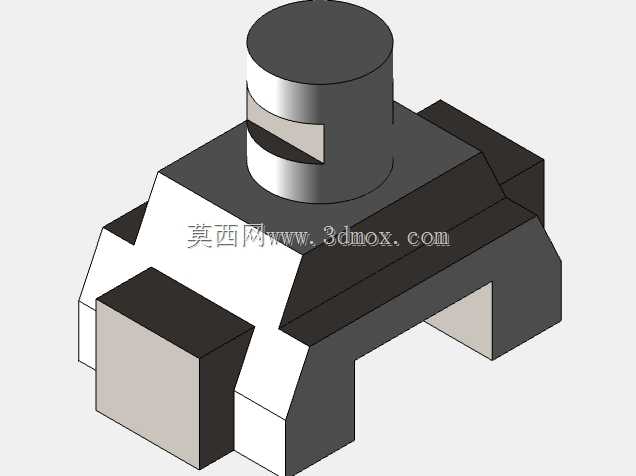

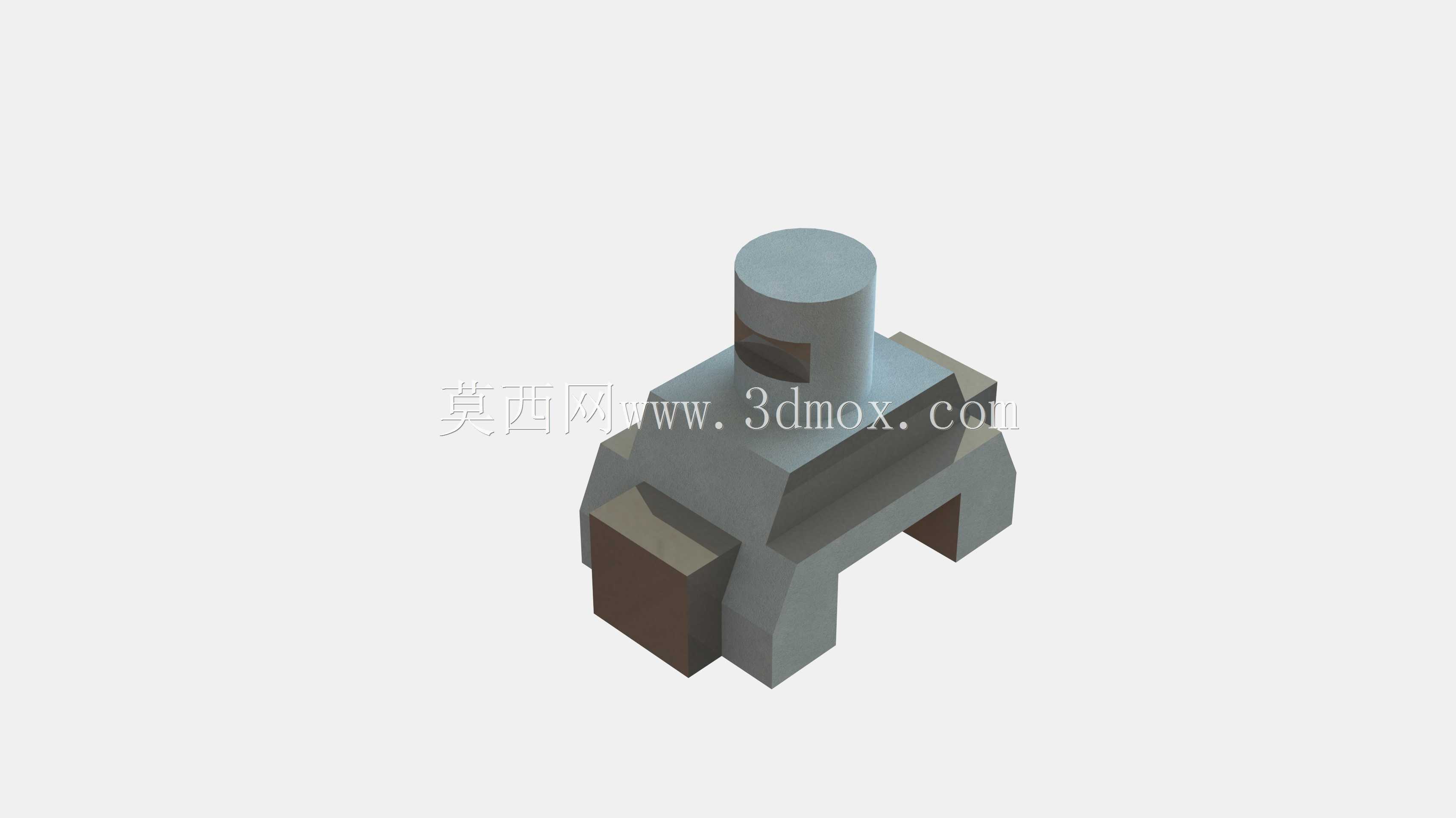

这次的练习模型，特意选取了结构特征覆盖度较高的异形阀块构型，没有采用常规规则方块的简单构型，而是在主体块的基础上增加了上部圆柱凸台、侧向切槽、斜向通路衔接的结构，刚好覆盖了拉伸、切除、基准面偏移、特征镜像这些常用的建模指令，也能让练习者在建模过程中理解集成块类零件的设计逻辑。从实际应用场景来看，这类小型阀块多用于紧凑型流体控制回路，比如小型试验台的气路切换单元、便携式液压工具的动力集成块，因为安装空间受限，不能采用分散式管路连接，必须把多个通路集成在单个块体上，减少管路接头的数量，降低泄漏点，同时压缩整体安装体积。

建模过程中首先要理清设计基准，这类阀块的安装基准一般选底部的安装平面，所有凸台、切槽、孔系的尺寸都要从这个基准出发标注，避免基准转换带来的尺寸累积误差。上部的圆柱凸台是用来安装插装式阀件的，凸台的外径和高度要匹配对应阀件的安装尺寸，凸台中心的通孔是介质通路，建模时要注意通路和主体内部流道的衔接处要做圆角过渡，减少介质流动的阻力，实际加工中这个位置如果是直角转折，很容易在高压工况下出现应力集中，长期使用会有开裂的风险。侧向的切槽结构是用来安装定位卡件或者嵌入式密封件的，切槽的宽度和深度公差要求比较高，建模时不能只画外形，要把槽的位置尺寸和相邻安装面的位置关系约束清楚，避免后续出工程图时漏标尺寸。

从安装边界来看，这类阀块的底部安装面一般会设置两个或者四个安装沉孔，用来穿螺栓固定在安装基板上，建模时要注意沉孔的位置不能和内部的流道发生干涉，很多新手建模时先画流道再打安装孔，经常会出现孔打穿流道的问题，实际设计中一般会先排布安装孔的位置，再在安装孔的间隙里布置流道，保证各个通路之间、通路和安装孔之间有足够的壁厚，一般金属材质的阀块，壁厚至少要保留3mm以上，高压工况下还要根据压力等级计算加厚。模型附带的工程图包含了标准三视图、等距剖面视图，刚好可以练习工程图的尺寸标注、公差配合、剖面线填充这些规范，很多初学者出工程图时容易漏标形位公差，比如安装面的平面度、凸台和安装面的垂直度，这些公差在实际加工中是很重要的，平面度不够会导致安装后密封不严，垂直度超差会导致阀件装上去之后出现偏斜，影响密封和动作可靠性。

对于CNC加工准备来说，这个模型的特征排布也很适合练习加工工艺的排布，首先是铣削上下两个大平面作为基准，然后粗铣外形的各个轮廓，再精加工凸台和切槽，最后钻各个流道的孔、攻安装孔的螺纹，建模时把各个特征的顺序理清楚，也能帮助理解加工的工序顺序，避免设计出无法加工或者加工成本很高的结构，比如内部的流道如果设计成斜度过大的孔，普通钻床根本无法加工，必须调整流道的角度或者采用特殊加工工艺，无形中会增加制造成本。针对3D打印的应用场景，这个模型的结构没有大的悬空结构，打印时不需要添加过多的支撑，上部凸台和主体的衔接处做了圆角过渡，能减少打印时的应力集中，避免层间开裂，打印完成后可以用来做装配验证，检查阀件和管接头的安装匹配度，提前发现设计中的干涉问题，减少后续金属件加工的试错成本。

在建模练习的过程中，不要只追求把外形画得像，要多思考每个特征的实际作用，比如为什么凸台要设计成这个高度，为什么切槽要开在这个位置，各个孔的深度为什么是这个数值，结合实际的装配和加工要求去理解每个尺寸的意义，才能真正掌握这类零件的设计方法，而不是只会照着图纸描外形。很多初学者练习时只关注建模的速度，忽略了草图的全约束，后续修改尺寸时整个模型特征树全红，改一个尺寸连带一堆特征报错，这就是建模时没有理清特征的父子关系，基准选择混乱导致的，通过这类覆盖多种特征的练习件反复训练，养成良好的建模习惯，后续做实际工程设计时才能高效准确地完成模型搭建和工程图输出。
