内燃机活塞连杆组合结构设计

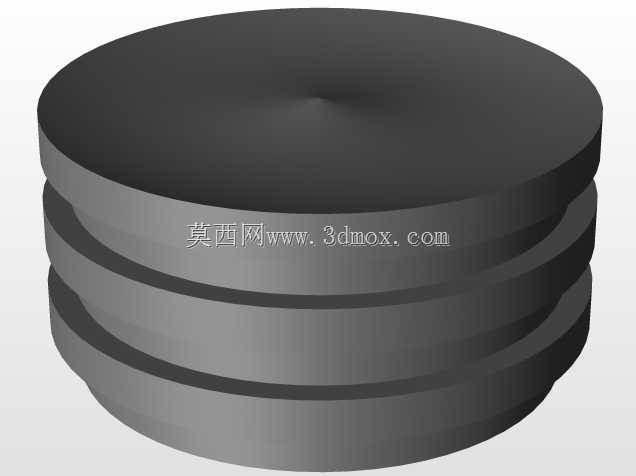

该活塞连杆组合是内燃机核心动力传递部件，广泛应用于乘用车、商用车、小型通用动力机械、工程机械动力单元的往复式内燃机结构中，承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心作用，是内燃机动力输出路径上不可或缺的关键运动组件。在实际设备运行过程中，活塞头部直接接触燃烧室高温高压燃气，通过三道环槽结构搭配对应的气环与油环，实现燃烧室密封、缸壁润滑油控油、热量传导的核心功能，避免燃气窜入曲轴箱同时防止过量机油进入燃烧室参与燃烧，保障内燃机的压缩比稳定与运行效率。连杆部分采用斜置式结构设计，适配活塞往复运动到曲轴旋转运动的运动轨迹转换，杆身采用变截面工字结构设计，在保证足够结构强度承受交变冲击载荷的同时，尽可能降低组件自身往复运动质量，减少内燃机高速运转时的惯性力负载，降低整机振动与运转噪音。设计过程中充分考虑组件的运动边界，活塞头部外圆预留了热膨胀间隙，避免高温工况下活塞膨胀卡滞在气缸内壁，活塞销座位置设置了足够的承压面，搭配全浮式活塞销的安装空间，保障活塞与连杆的铰接转动顺畅，连杆大端采用分体式结构设计，预留了与曲轴曲柄销配合的安装定位面，能够实现与曲轴组件的便捷装配，同时大端位置设置了润滑油道通路，能够将曲轴供给的压力机油引导至活塞销位置实现持续润滑，减少运动副的磨损。组件整体安装边界严格匹配对应排量内燃机的气缸直径、曲轴回转半径、活塞行程参数，活塞顶部的凹坑结构适配对应燃烧室的气流组织与压缩比设计要求，能够在装配后与气缸盖、气缸壁共同构成完整的燃烧室空间，保障油气混合与燃烧过程的高效进行。连杆杆身的角度与长度参数经过运动学仿真校核，确保活塞在上止点、下止点位置时不会与气缸壁、曲轴平衡块发生运动干涉，在全工况转速范围内都能保持稳定的运动姿态，组件各部分的壁厚经过强度校核，能够承受燃气爆发的峰值压力与往复运动的交变惯性力，满足内燃机全生命周期的耐久使用要求。
