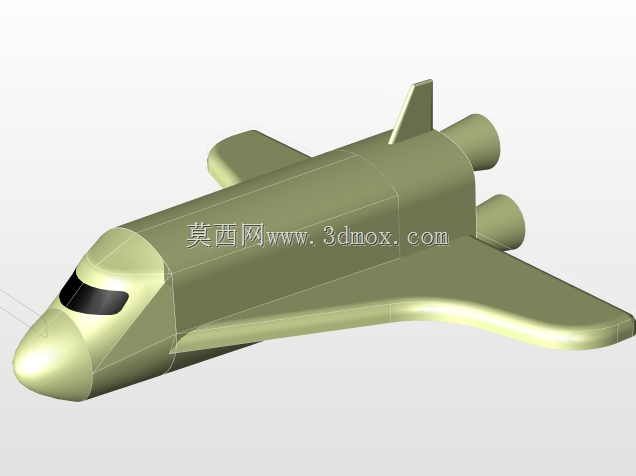

CATIA设计的航天飞机外形结构数模

该航天飞机数模围绕轨道级往返飞行器的外形气动需求搭建，核心覆盖机身主体、三角翼布局、垂直尾翼、尾部动力舱、机头驾驶舱段等关键结构区域，可直接用于航空航天领域的科普展示、气动外形初步验证、教学演示场景，也能作为相关文创衍生、展馆展项的基础三维参考素材。从设计逻辑来看，建模过程优先匹配航天飞机再入大气层阶段的钝头体气动减阻需求，机头段采用大曲率圆滑过渡造型，避免尖锐结构带来的局部热流集中问题，驾驶舱风挡区域的曲面弧度贴合实际载人航天飞机的视野设计边界，既保证气动连续性，也预留了内部舱段的布局空间。机翼采用大后掠三角翼构型，翼身融合处做了顺滑的曲面过渡，能够兼顾高超声速再入阶段的稳定性与亚声速滑翔阶段的升阻比特性，尾翼布置在机身尾部上方，避开尾部发动机喷流的直接影响区域，保证飞行过程中的航向控制效率。尾部并列设置的两个动力舱结构，匹配航天飞机主发动机与轨道机动系统的安装边界，舱段外径与机身尾部的衔接处做了整流过渡，减少飞行过程中的尾部扰流。从安装与尺寸边界来看，整机数模严格按照常规轨道航天飞机的比例缩放搭建，机身总长、翼展、垂尾高度的比例符合实际飞行器的尺寸约束，各部件之间的拼接面无几何干涉，机翼与机身的连接区域预留了后续细化结构设计的接口，可在此基础上拓展机翼内部的翼梁、燃油箱、操纵舵面等细节结构。在实际应用层面，该数模可用于高校航空航天专业的课程设计案例，帮助学生理解航天飞机的整体布局逻辑；也可作为科普展馆的互动展项基础模型，配合动画演示航天飞机的发射、在轨、再入、着陆全流程；对于文创设计从业者，该外形数模可直接衍生出比例模型、摆件、科普教具等周边产品，无需重新搭建基础外形。建模过程中所有曲面均采用连续G2过渡处理，没有出现碎面、尖角、几何破面等问题，能够直接导入各类渲染软件做材质与场景效果制作，也可导入仿真软件做初步的外流场气动仿真计算，验证不同飞行姿态下的外形气动特性。
