开槽沉头紧固连接件三维结构设计

在液压阀块集成装配、小型仪器仪表内部构件锁附的场景里，这类开槽沉头紧固连接件是使用频率极高的基础零件，它的核心作用是在不破坏安装面平面度的前提下，实现两个叠合构件的刚性锁紧，避免连接件头部突出安装面造成后续组件装配干涉、外观面凸起等问题。很多刚接触结构设计的工程师容易忽略沉头件的安装边界要求，实际应用中，这类零件的沉头锥角通常采用90度通用标准，对应安装板上的沉孔锥角需要控制在90度到92度之间，若锥角过小，会导致螺钉头部无法完全沉入沉孔，安装后头部高出安装面；若锥角过大，则会减少螺钉头部与沉孔的接触面积，锁紧时压强集中在沉孔口部，容易造成安装板孔口压溃，反复拆装后甚至会出现沉孔塌陷、锁附力不足的问题。

从结构设计逻辑来看，这个零件的头部采用一字开槽结构，并非出于加工成本的考量，更多是适配狭窄装配空间的需求——在阀块内部的深腔位置、仪表壳体的边角区域，空间不足以容纳十字螺丝刀或者内六角扳手的操作角度，一字槽可以适配扁形螺丝刀以小角度斜向插入完成锁紧，这也是这类紧固件在小空间装配场景下不可替代的核心原因。杆部采用等直径光杆加末端螺纹的组合结构，光杆段的直径公差通常取h7级，装配时穿过被连接件的光孔，光孔与杆部的间隙控制在0.1mm以内，既保证装配时的顺畅度，又能避免间隙过大造成两个被连接件之间的错位，在阀块组装场景中，这种小间隙配合可以有效保证阀块各流道板的对位精度，避免流道错位造成的压力损失、内泄等问题。

尺寸设计上，这类沉头件的头部直径通常是杆部直径的1.8到2倍，这个比例是经过长期工程验证的：头部直径过小，锁紧时头部的承压面积不足，容易压伤被连接件的表面；头部直径过大，则会占用过多安装面的空间，在密集排布的阀块安装孔位中，容易出现相邻沉孔互相干涉的问题。头部的厚度（即沉头部分的轴向高度）需要与常用安装板的厚度匹配，针对1.5mm到3mm厚度的冷轧钢板、铝合金阀板，沉头部分的高度设计为2.4mm，保证螺钉锁紧后头部端面与安装面完全齐平，不会出现凹陷或者凸起。开槽的宽度与深度也有明确的设计边界，槽宽需要适配标准一字螺丝刀的刀头厚度，通常取0.8倍的刀头厚度，保证刀头插入后有足够的接触面积，锁紧时不会出现打滑、槽口崩裂的问题；槽深控制在头部厚度的60%左右，过深会削弱头部的结构强度，锁紧时容易出现头部断裂，过浅则刀头啮合深度不足，施力时容易脱出。

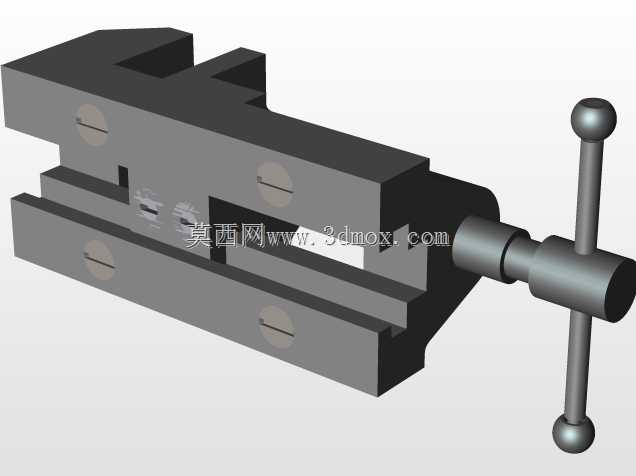

实际装配应用中，这类零件的锁紧扭矩需要严格控制，以常用的M3规格为例，锁紧在铝合金阀板上时扭矩建议控制在0.6N·m到0.8N·m之间，扭矩过大会造成沉头部位剪切断裂，或者阀板沉孔压溃；扭矩过小则锁附力不足，设备运行过程中受振动影响容易出现螺钉松动、构件移位的问题。在阀块组装的场景里，这类沉头件通常用于阀块盖板、小型油路板的固定，安装后头部与安装面齐平的特性，可以保证阀块整体安装到设备机架时不会出现间隙，也不会因为突出的螺钉头刮伤安装人员、损坏相邻的密封管路。很多工程师在建模时容易忽略开槽的底部圆角，实际加工中，一字槽的底部会设计R0.2的微小圆角，这个圆角的作用是避免热处理时槽底应力集中造成头部开裂，同时也能减少装配时螺丝刀刀头对槽底的冲击损伤，提升零件的反复拆装寿命。

从建模逻辑来看，构建这个零件的三维模型时，首先需要确定杆部的基准轴线，以杆部末端端面为轴向基准，先绘制杆部的回转轮廓，通过回转命令生成主体结构，再绘制沉头部分的锥面轮廓，与杆部做布尔合并；之后在头部端面绘制一字槽的拉伸轮廓，拉伸切除出开槽结构，最后对所有锐边做0.1mm的倒角处理，避免零件加工完成后锐边割手、装配时刮伤密封件。需要注意的是，沉头锥面与杆部的过渡位置需要设计微小的退刀槽，这个退刀槽的宽度通常为0.3mm，深度0.1mm，保证车削加工时锥面可以加工到位，不会因为刀具圆角造成锥面与杆部过渡位置出现凸起，影响装配时螺钉完全沉入沉孔。
