双轴承安装固定支撑座结构设计

　　在各类需要旋转轴系稳定支撑的传动场景中，双轴承支撑结构的应用十分广泛，从中小型机电设备的动力输出端，到自动化生产线的辊轴传动工位，再到精密检测设备的转轴定位单元，这类双轴承安装组件都承担着核心的支撑定位作用。不同于单轴承支撑容易出现的轴端挠曲、回转精度不足问题，双轴承组合的支撑形式能够通过两个轴承位的同轴约束，大幅提升转轴运行时的径向刚度，抵消轴系运转过程中产生的径向跳动与部分轴向窜动，尤其适合转速中等、负载存在一定波动的传动工况。

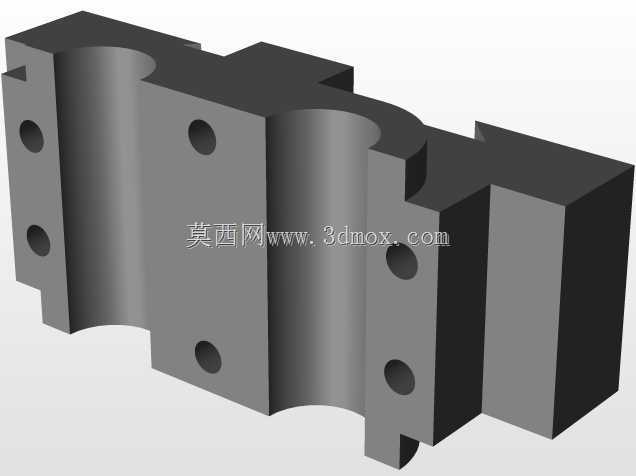

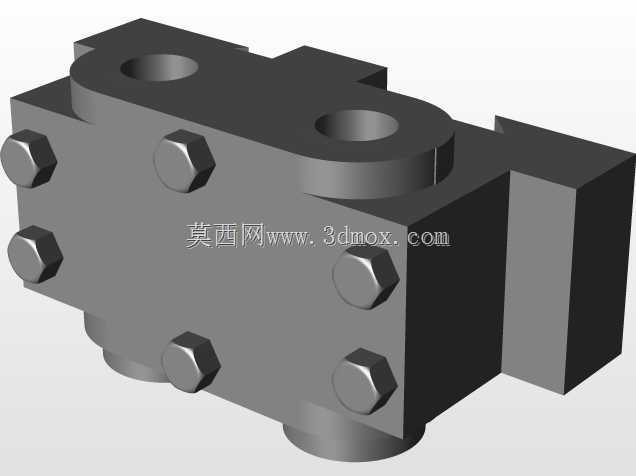

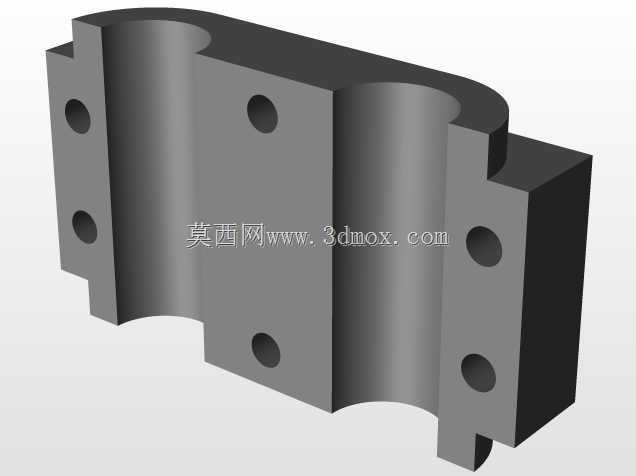

　　从结构设计逻辑来看，这个双轴承支撑组件采用了分体式贴合安装的基座形式，主体基座设置了两个同轴的半圆弧轴承容纳槽，槽径匹配对应标准轴承的外圈尺寸，安装时两个半圆弧基座对合后即可完整包裹轴承外圈，无需额外设计轴承端盖的复杂限位结构，装配时可以先将轴承预压套入转轴对应位置，再将上下两部分基座扣合在轴承外圈，通过侧边安装孔的紧固件完成锁紧，大幅降低了轴系装配的难度，也方便后续设备维护时的轴承更换操作，不需要将整根轴从设备端完全抽出即可完成轴承的拆装作业。

　　组件两侧延伸出的安装翼板上均匀分布了多个安装通孔，孔位的排布经过载荷校核，每个轴承位对应的两侧翼板各设置两个安装孔，能够将轴承承受的径向载荷均匀传递到设备安装基面，避免局部应力集中导致的基座变形。翼板的安装面与轴承容纳槽的轴线平行度有严格的形位公差要求，安装后可以保证轴承轴线与设备基面的平行度误差控制在合理范围内，避免轴系运转时出现附加的弯矩载荷。两个轴承容纳槽之间的连接基体做了加厚处理，厚度根据两个轴承的中心距确定，既保证两个轴承位的同轴度不会因为基座受力产生偏移，也尽可能控制了组件的整体重量，减少不必要的材料消耗。

　　从安装边界来看，组件的整体外轮廓没有多余的突出结构，所有安装孔都处于翼板的平面范围内，安装时不需要在设备基面上加工复杂的避让槽，只需要按照孔位位置加工对应的螺纹孔或者通孔即可完成固定。轴承容纳槽的轴向宽度略宽于标准轴承的外圈宽度，既可以保证轴承外圈完全被基座包裹，不会出现局部受力的情况，也预留了微小的轴向调整间隙，能够补偿轴系加工时的长度误差，以及运转过程中因为温度变化产生的热胀冷缩量，避免轴承出现轴向卡滞的问题。

　　在实际应用场景中，这类双轴承支撑组件常被用在中小型变压器的冷却风机转轴支撑、小型输送线的从动辊支撑、小型动力头的主轴支撑等位置，这类场景往往不需要承受极大的冲击载荷，但对轴系的运转稳定性、装配维护的便捷性有较高要求。设计时没有采用一体式的轴承座结构，也是考虑到这类应用场景的装配空间往往比较紧凑，一体式轴承座需要从轴端穿入安装，在周边部件已经装配完成的情况下很难操作，而对合式的双轴承基座可以在轴系位置固定后直接扣合安装，适配更多受限空间的装配需求。

　　结构细节上，轴承容纳槽的内壁粗糙度要求达到Ra1.6以上，保证与轴承外圈的贴合面积足够，能够均匀传递轴承的径向载荷，避免因为接触面不平整导致的轴承外圈局部受压变形。安装翼板的底面与轴承槽的轴线平行度公差控制在0.02mm以内，安装后可以保证轴系的回转中心与安装基面的位置精度，减少轴系的对中调整工作量。组件的边角位置都做了小尺寸的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也可以减少应力集中，提升基座的抗疲劳强度，在长期承受交变载荷的情况下不会出现边角开裂的问题。

　　在选型适配时，需要根据转轴的直径选择对应轴承槽径的组件，同时确认两个轴承位的中心距与轴上两个轴承的安装间距匹配，安装紧固件的强度需要满足轴系最大负载下的锁紧要求，避免运转过程中基座出现松动。这类结构的组件相比两个独立的单轴承座安装，更容易保证两个轴承位的同轴度，因为两个轴承槽是在同一基体上一次装夹加工完成，不存在两个独立轴承座安装时的对中误差，能够有效提升轴承的使用寿命，减少轴系运转时的振动与噪音，在很多对成本控制、装配效率要求较高的民用机电设备、小型工业设备中都有很高的应用价值。
