农用作业滚筒式割草设备结构设计

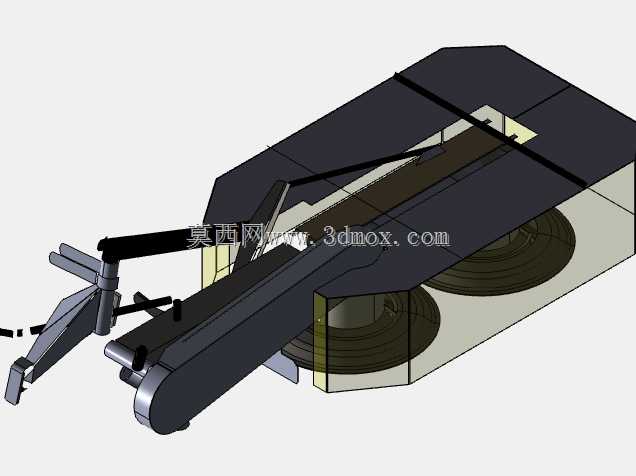

　　这款滚筒割草设备的结构设计，核心围绕草场、园林、农牧场的地表植被修剪作业需求展开，区别于往复式割草装置，其采用滚筒作为核心作业载体，作业过程中对植被的击打切割更均匀，尤其适配株高在15到80厘米区间的牧草、草坪草、田间杂草的收割与修剪作业，在中小型农牧场的牧草收储、城市园林的草坪养护、山地果园的行间杂草清理场景中都能适配。从功能特性来看，滚筒组件沿设备前进方向横向布置，作业时滚筒绕自身轴线高速旋转，带动安装在滚筒圆周面上的切割刃口对植被进行无支撑切割，相比传统往复式割刀，其作业时不会出现卡草、堵草的问题，即使是茎秆韧性较强的杂草、倒伏状态的牧草，也能通过滚筒旋转产生的气流先将茎秆捋直再完成切割，留茬高度可通过滚筒下方的支撑滚轮调整，调整区间在3到12厘米，能满足不同场景下的留茬要求，比如牧草收割留茬控制在5到8厘米能兼顾收割量与牧草后续返青，草坪修剪留茬3到5厘米能保证草坪平整度。

　　设计过程中优先考虑了作业时的动平衡性能，滚筒整体采用空心薄壁结构降低自重，切割刃座沿滚筒圆周呈螺旋线等距排布，既保证旋转时的动平衡精度，减少作业时的振动传递，也能让切割载荷沿滚筒轴向均匀分布，避免局部载荷过大导致的轴系变形。安装边界方面，设备整体采用三点悬挂结构适配常规农用动力底盘，悬挂点的上下连接销孔间距符合通用农机挂接标准，挂接后设备的横向作业宽度为1.2米，整机纵向尺寸控制在0.8米以内，作业时的最小转弯半径与配套动力底盘保持一致，不会因为挂接设备导致转弯灵活性下降；滚筒的旋转动力通过侧边皮带轮从动力底盘取力，皮带轮的中心距预留了张紧调整空间，张紧行程不小于15厘米，方便日常维护时调整皮带松紧度，避免传动打滑。

　　设备的外壳护罩采用圆弧过渡结构，一方面能阻挡切割过程中草屑飞溅，保障作业安全，另一方面圆弧内壁能引导切割下的草屑沿护罩内壁向后均匀铺放，不会出现草屑堆积在作业区域的情况，省去后续额外的草屑清理工序。针对田间作业可能遇到的硬物碰撞问题，切割刃座采用弹性连接结构，当刃口碰到石块、土块等硬物时，刃座可绕铰接点小幅回转避让，避免刃口崩裂或者滚筒轴受冲击变形，避让复位靠安装在刃座下方的弹性阻尼件实现，复位精度能保证刃口切割间隙始终保持在设计值范围内，不会因为避让动作导致后续切割质量下降。

　　滚筒两端的支撑轴承采用带密封结构的深沟球轴承，密封等级能满足田间多尘、多草屑的作业环境，避免灰尘、草屑进入轴承滚道导致的早期磨损，轴承座与设备机架的连接采用螺栓可调结构，可微调滚筒的水平度，保证滚筒两端的刃口与地面高度一致，避免作业时出现一端留茬高、一端留茬低的问题。机架主体采用矩形钢管焊接成型，焊接位置都做了应力释放处理，避免长期作业振动导致焊缝开裂，挂接位置的连接板做了加厚处理，厚度比机架管材厚3毫米，能承受挂接与作业时的冲击载荷。设备的整体重量控制在120公斤以内，适配18到30马力的小型农用拖拉机作为动力源，不会因为自重过大导致动力底盘负载过高，在坡度不大于15度的坡地草场也能稳定作业，不会出现倾翻风险。日常维护方面，滚筒两端的轴承设置了集中注油点，不需要拆解护罩就能完成润滑脂加注，切割刃口采用标准紧固件固定，磨损后可快速拆卸更换，单块刃口的更换时间不超过5分钟，能减少田间作业的停机维护时间。
