牲畜翻转固定作业机架结构设计

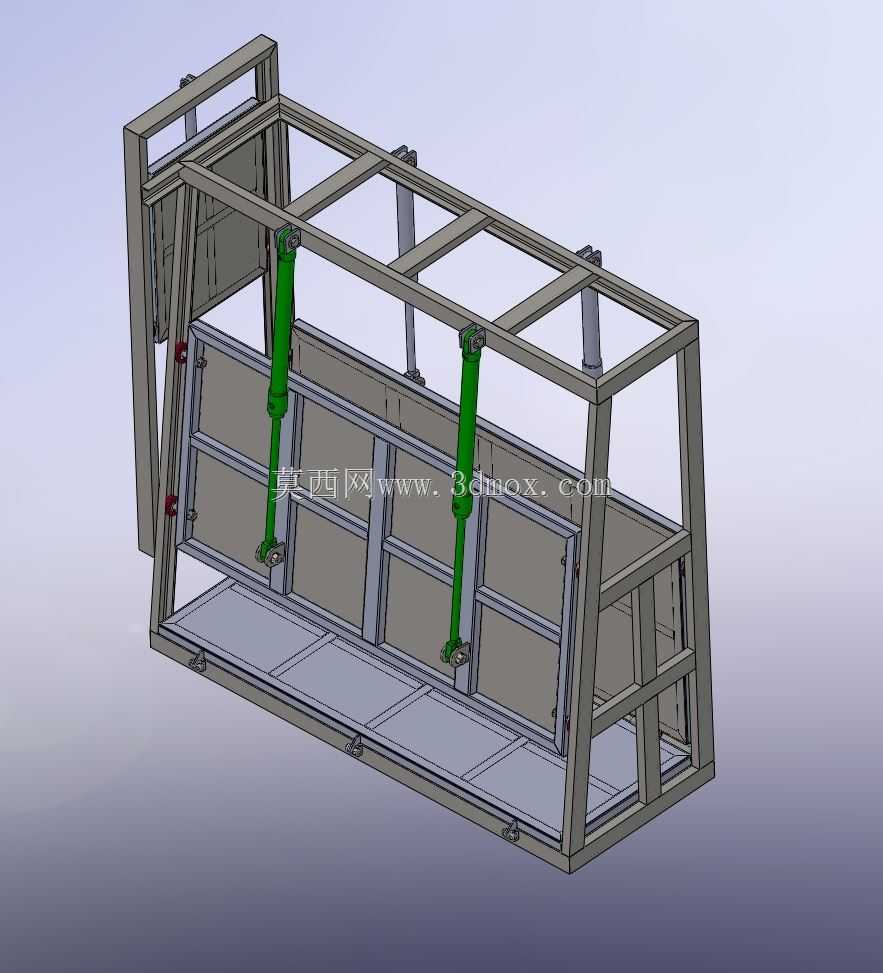

　　这套机架结构主要面向规模化牲畜屠宰加工的前置固定作业场景，在中小型屠宰加工车间的待宰处理工位使用，替代传统人工牵拉、绳索捆绑的固定方式，解决牲畜在处理过程中躁动带来的作业风险，同时提升工位作业的标准化程度。从结构组成来看，整体采用矩形钢管拼焊形成的框架式承载主体，底部为整面钢板铺设的承载平台，平台边缘预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面上，安装时需保证平台平面度误差不超过2mm/m，避免后续翻转动作出现卡滞。框架两侧设置有可绕底部铰接轴转动的侧围挡结构，围挡采用方管焊接骨架搭配薄钢板蒙皮的结构，既保证足够的抗冲击强度，又能避免牲畜肢体卡入框架缝隙。

　　驱动部分采用两组对称布置的液压油缸作为翻转动力源，油缸缸筒端铰接在顶部框架的横梁支座上，活塞杆端铰接在侧围挡的中部铰接座上，油缸伸缩行程匹配围挡90度翻转的角度需求，当活塞杆完全伸出时，侧围挡处于竖直闭合状态，可将牲畜限制在框架内部的承载区域；当活塞杆逐步收回时，侧围挡绕底部铰接轴向内侧翻转，带动牲畜平稳侧卧到承载平台上，完成体位固定后即可开展后续作业。设计过程中优先考虑了作业的安全性与流畅性，框架的内部净宽度根据常见牲畜的体宽范围设置，预留了足够的活动余量同时避免空间过大导致固定失效，围挡的铰接部位采用带自润滑衬套的销轴连接，减少长期使用后的磨损间隙，顶部框架的横梁间距经过优化，既保证整体框架的抗扭刚度，又不会干涉油缸的运动轨迹，也方便后期对油缸、铰接点进行维护保养。

　　在安装边界方面，整套设备的占地宽度适配标准车间的单工位通道尺寸，设备后侧可对接待宰区的输送通道，前侧预留作业人员操作空间，不需要额外搭建复杂的配套基础，仅需保证地面硬化强度满足承载要求即可。结构的受力点经过针对性加强，油缸铰接座、底部铰接轴位置都额外加焊了加强筋板，可承受牲畜躁动时的瞬时冲击载荷，围挡内侧没有突出的尖锐结构，所有型材拼接处都做了圆角打磨处理，避免作业过程中造成牲畜表皮损伤，也防止划伤作业人员。液压管路沿框架型材的内侧布置，通过管卡固定，避免管路外露被碰撞损坏，管路接口位置预留了足够的操作空间，方便后期连接液压动力单元。

　　整套结构没有复杂的传动机构，所有运动部件都做了防护处理，日常维护仅需定期检查铰接点润滑情况、油缸密封件状态即可，适合在高湿、多污渍的屠宰车间环境下长期使用，相比传统的固定方式，能大幅降低作业人员的劳动强度，减少作业过程中的安全隐患，同时让固定作业的流程更规范，提升工位的作业效率。
