在中小功率传动系统的轴系布局里,两轴安装同轴度偏差是现场装配很难完全规避的问题,不管是机架焊接后的应力变形、轴承座安装面的加工公差累积,还是长期运行后轴承磨损带来的轴系偏移,都会让刚性联轴器在运转时产生额外的交变载荷,轻则加剧轴承磨损、增大传动噪音,重则出现轴系疲劳断裂的故障。奥尔德姆联轴器也就是常说的十字滑块联轴器的衍生结构,正是针对这类存在径向偏移的平行轴传动场景设计的,在轻工输送设备、小型机床进给机构、仪器仪表传动链这类对径向补偿有明确需求,且传动扭矩不算特别大的场合应用十分广泛。

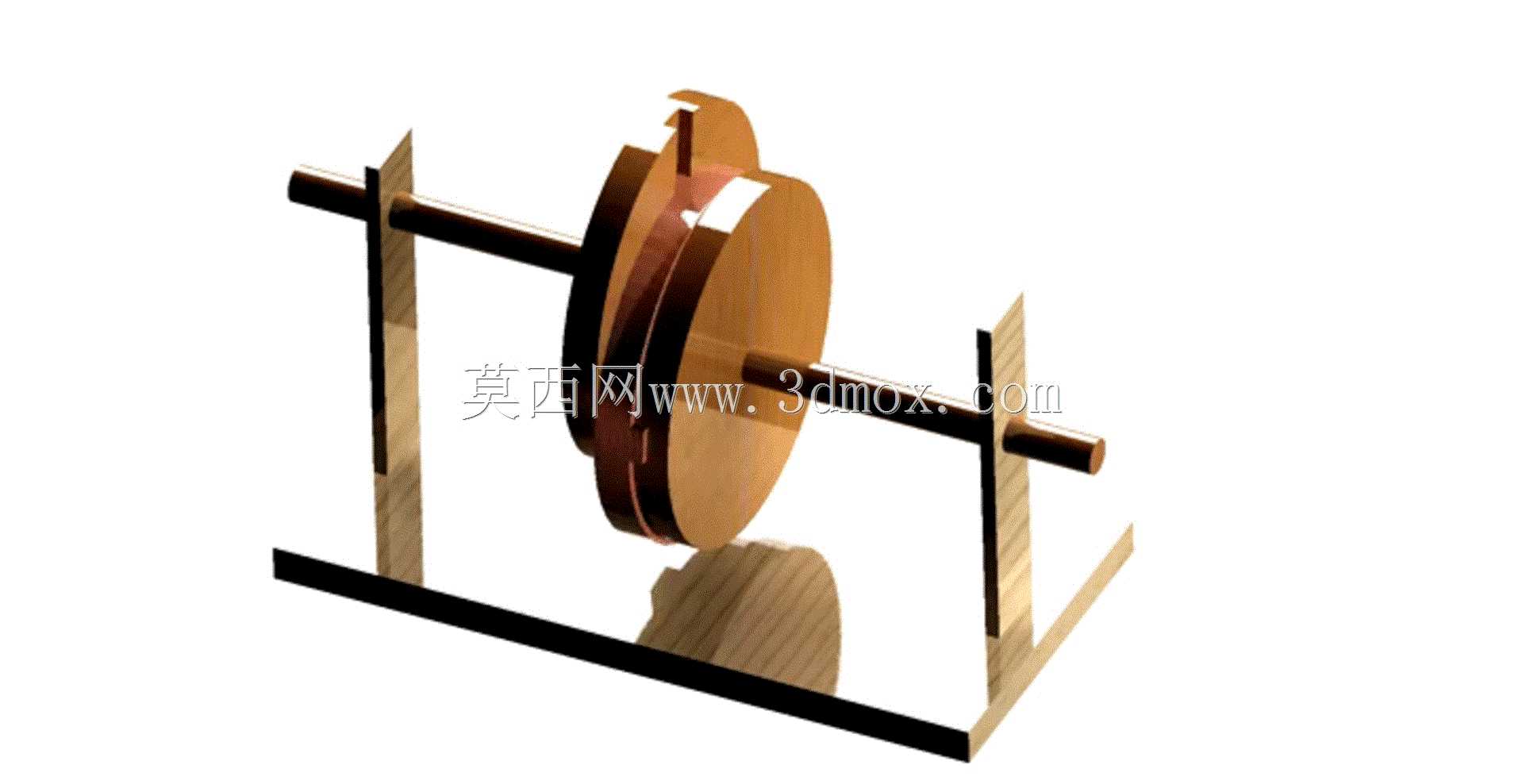

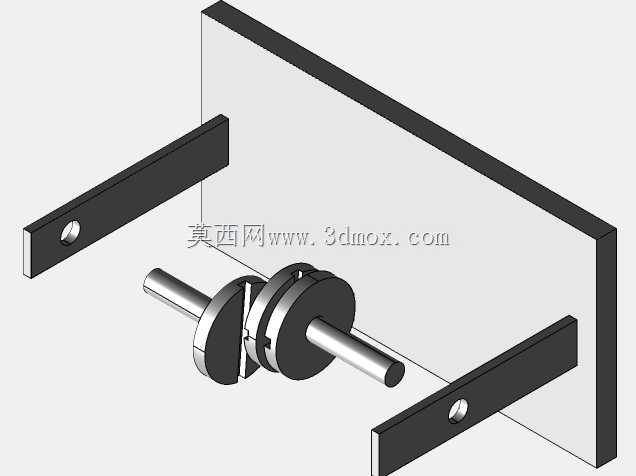

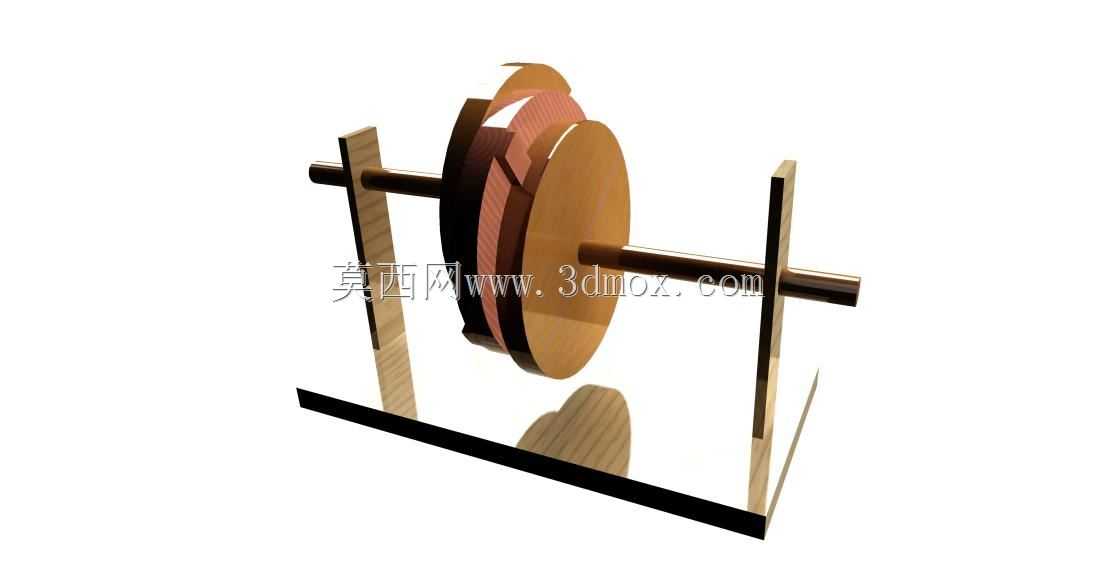

从结构功能来看,这套联轴器由两端的轴套、中间的十字滑块盘三个核心部件组成,两端轴套分别通过键连接固定在主动轴和从动轴的轴端,轴套与滑块接触的端面上开有沿直径方向的通槽,中间滑块的两个端面分别设置互相垂直的凸榫,分别嵌入两端轴套的凹槽内形成滑动配合。当两轴存在径向安装偏差时,运转过程中滑块会在两端轴套的凹槽内做小幅度的径向滑动,以此补偿两轴之间的平行偏移量,不会因为轴系不对中产生额外的径向约束力,相比刚性联轴器能大幅降低轴系的附加载荷。和弹性套柱销联轴器相比,这种结构没有易损的橡胶弹性元件,耐温范围更广,在有少量油污、常规工业环境下的使用寿命更长,不需要频繁更换缓冲配件;和膜片联轴器相比,它的补偿量更大,结构加工难度更低,制造成本更有优势,适合转速不超过数百转每分的中低速传动场景。
设计这类联轴器的时候,首先要匹配传动扭矩的需求,滑块和轴套凹槽的配合面需要做耐磨处理,通常会选用45号钢调质后表面淬火,或者在摩擦面镶嵌尼龙、铜合金衬层来降低滑动摩擦系数,避免长期滑动磨损后出现间隙过大导致传动冲击的问题。配合间隙的取值需要结合实际补偿量来确定,一般径向滑动间隙控制在0.2到0.5毫米之间,间隙过小会导致滑动卡滞,无法起到补偿作用,间隙过大则会在正反转切换时产生回程间隙,影响传动精度,对于有正反转频繁切换需求的场合,还需要在滑块和凹槽之间设置预紧结构来消除传动回差。
安装边界方面,这类联轴器的轴向尺寸相对紧凑,两端轴套的内孔需要根据所连接轴的直径做适配设计,轴伸长度一般取轴径的1.2到1.5倍,保证键连接有足够的挤压强度,键槽的位置需要和端面凹槽的方向错开一定角度,避免键槽处的应力集中和凹槽结构产生强度削弱。安装时需要注意控制两轴的径向偏移量在设计允许的最大补偿范围内,虽然结构本身具备补偿能力,但偏移量过大会导致滑块滑动行程超出设计值,加剧摩擦面的磨损,同时还会增大运转时的动不平衡量,带来额外的振动。轴向需要预留适当的窜动间隙,避免轴系热胀冷缩时滑块和轴套端面产生轴向顶死的问题。
从实际使用的角度出发,这类联轴器不适合高速重载的传动场景,因为滑块的偏心滑动在高速下会产生较大的离心力,加剧摩擦面的磨损和振动,在选型时需要结合实际工况的转速、扭矩、最大安装偏移量来确定各部分的尺寸参数,滑块的直径一般取轴径的2.5到3倍,厚度取直径的0.3到0.4倍,保证滑动面有足够的承压面积,避免比压过大导致润滑失效、出现干摩擦磨损的情况。日常维护时只需要定期在滑动面添加少量润滑脂,就能保证长期稳定运行,结构简单可靠,拆装维护十分方便,是中小功率平行轴传动场景下性价比很高的轴系连接方案。
