执手式门锁转动把手结构三维造型

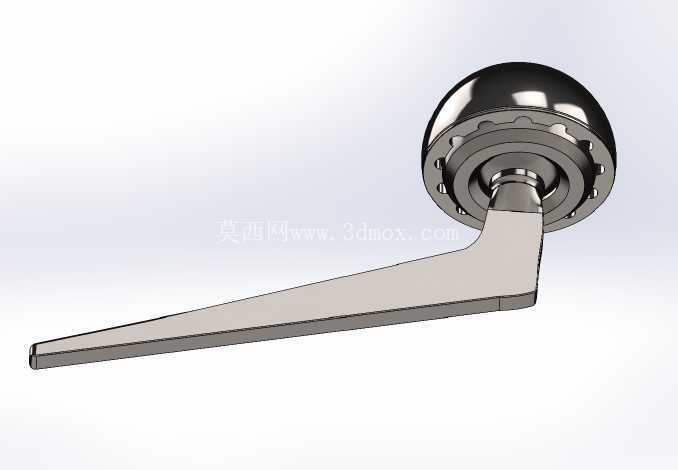

　　这款执手式门锁把手的三维造型，核心围绕民用及商用室内门的日常启闭操作场景设计，日常使用中，用户通过扳动长条形执手带动锁体内部的方舌、斜舌机构完成解锁与开门动作，相比球形门锁，长执手的力臂更长，启闭所需的握持力更小，即便手部握持不便的场景下也能通过手肘按压完成操作，适配办公空间、住宅室内门、公共通道门等多种安装场景。从结构设计逻辑来看，整个构件分为球形基座与长执手两部分，球形基座内部预留了锁芯传动件的安装空腔，基座端面的法兰边均匀分布了六个安装沉孔，对应门体上的预埋安装孔位，安装时可通过沉头螺钉将基座与门体内部的锁体固定为整体，沉孔的深度经过匹配设计，螺钉安装完成后端面不会突出基座表面，避免剐蹭衣物或影响外观平整度。

　　长执手部分采用渐变截面设计，靠近基座连接端的截面厚度更大，可承受日常扳动时的最大弯矩，越靠近执手末端截面厚度逐渐收窄，在保证结构强度的前提下尽可能减少材料用量，执手表面做了圆弧过渡处理，没有尖锐棱角，日常使用时不会划伤手部，握持段的弧度贴合人手自然握持的形态，长时间扳动也不会产生明显的硌手感。基座与执手的连接位置设计了限位台阶，可限制执手的转动角度在0到45度区间内，避免转动角度过大导致内部锁体传动件过载损坏，连接转轴的位置预留了方轴安装孔，可适配市面上主流规格的锁体传动方轴，不需要额外加工转接件就能完成装配。

　　从安装边界尺寸来看，球形基座的外径适配常规45mm到55mm厚度的室内门，基座突出门体表面的高度控制在30mm以内，不会因为突出过多在通道狭窄的位置产生磕碰，长执手的总长度从转轴中心到末端为120mm，转动过程中执手末端距离门体表面的最大间隙为25mm，不会在转动时夹到人手，执手转动的阻尼感可通过基座内部的弹簧预紧力调整，既不会因为太松导致执手下垂，也不会因为太紧导致扳动费力。

　　建模过程中对各个配合面的公差做了预留，基座与门体贴合的端面做了0.1mm的平面度公差要求，保证安装后基座不会出现歪斜，转轴与执手连接的位置采用过盈配合加定位销的固定方式，长期使用也不会出现执手松动晃动的问题，基座表面的镀铬层厚度预留了0.05mm的建模余量，后续做表面处理时不会因为镀层厚度导致装配尺寸超差。在实际选型适配时，这款执手可适配中心距50mm、58mm的常规室内门锁体，不需要对门体做额外的开孔改造，就能替换原有老旧的门锁把手，安装时只需要将方轴插入锁体的传动孔，对准安装孔位拧紧固定螺钉即可，整个安装过程不需要特殊的专用工具，普通用户借助日常的螺丝刀就能完成更换。结构上还考虑了左右开门的通用性，只需要将执手调转180度安装，就能适配左开或者右开的门型，不需要单独开模生产左右两种不同规格的执手，能有效降低生产端的模具成本与库存压力。
