拓竹AMS Lite多色供料适配结构

做桌面级FDM 3D打印结构设计这几年，多色打印的供料稳定性一直是绕不开的核心痛点，这套适配拓竹AMS Lite的供料结构，刚好切中了小批量多色打印场景下的实际使用需求。先从实际应用场景说，很多个人创客、小型手板工作室做消费级手板、文创模型、功能验证件的时候，不需要上满四卷以上耗材的全尺寸AMS系统，桌面空间有限，耗材更换频率不高但需要稳定的多色切换能力，这套精简版供料结构就是针对这类场景做的适配设计。

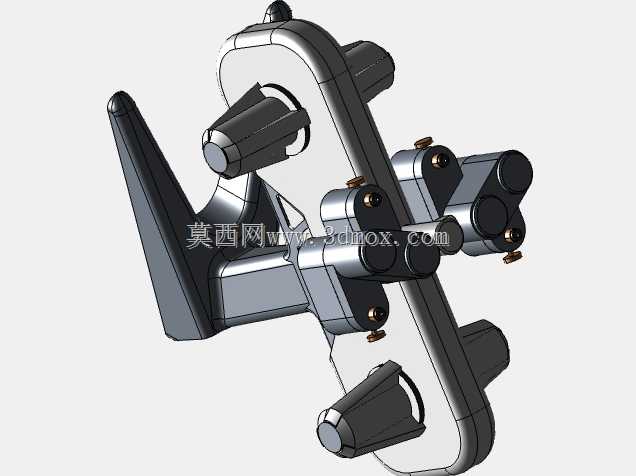

从功能特性上看，这套结构没有冗余的扩展位，核心聚焦在四通道耗材的稳定送进、切换时的退料防卡、送料路径的低阻尼设计上。你看结构上的导向臂做了大弧度的曲面过渡，没有硬折角，就是为了避免耗材在送进过程中因为弯折角度过大产生碎屑，尤其是PLA、PETG这类常用耗材，弯折半径小于15mm的时候很容易产生白边甚至断料，这个导向臂的最小弯折半径控制在22mm，刚好覆盖常用1.75mm耗材的最小弯折要求，送料阻力能控制在2N以内，不会出现送料轮打滑导致的打印缺料问题。

设计思路上没有照搬全尺寸AMS的复杂传动结构，而是把耗材定位座直接集成在主安装支架上，每个耗材位的快拆卡扣做了侧向按压设计，更换耗材的时候不需要伸手到结构内侧抠卡扣，在设备外侧就能按压解锁，单手就能完成耗材卷的更换，这对桌面操作空间小的用户来说非常实用。每个送料通道的出口处都做了铜套嵌件，不是直接用塑料孔做导向，因为耗材送进的时候每秒有几十毫米的移动速度，塑料孔长时间摩擦会磨出凹槽，导致送料偏移，嵌H62铜套之后，耐磨性能提升至少5倍，而且铜套的内壁粗糙度能做到Ra0.8，耗材通过的时候不会刮下碎屑，减少堵头的概率。

再说到安装边界和外形尺寸，这套结构的主安装支架是适配拓竹P1P、X1C系列机型的顶部安装位的，整体安装后的外轮廓尺寸控制在320mm*180mm*260mm以内，不会超出打印机本身的桌面投影范围，不需要额外占用桌面空间。安装孔位完全匹配原厂顶部的M4螺纹孔位，不需要对打印机本身做任何打孔、改装，用附带的4颗M4*8螺丝就能直接固定，安装完成后送料出口和打印机本身的进料口的同轴度误差控制在0.5mm以内，不会因为对位不准导致耗材送进时产生额外阻力。结构上的旋转关节部分用了阻尼转轴，不是松垮的间隙配合，调整导向臂角度的时候能停在任意位置，不会因为耗材的拉扯自己移位，每个转轴的阻尼力调整在1.5N·m，既不会太硬掰不动，也不会因为设备运行的震动自己改变角度。

实际使用的时候，这套结构的每个耗材通道都做了独立的耗材检测触发位，虽然是精简版结构，但保留了耗材用尽检测的安装位，用户可以自行加装光电传感器，不需要额外打孔固定，结构上预留的安装槽刚好适配常用的槽型光电，装上去之后就能实现缺料暂停的功能，和原厂系统的兼容性很好。还有个细节设计，每个耗材座的限位挡边做了可调节设计，能适配1kg装的标准耗材卷，也能适配0.5kg装的小卷耗材，调整的时候只需要滑动挡片拧紧侧面的顶丝就行，不需要更换额外的配件，对经常用小卷特殊耗材的用户来说非常友好。送料路径上的所有过线位置都做了圆角倒边处理，没有尖锐的棱角，不会刮伤耗材表面，也不会在安装的时候划伤操作人员的手，整个结构的外露部分没有突出的螺丝头，所有紧固件都做了沉头处理，外观整体性很好，也不会勾到旁边的线材或者其他物品。

从结构强度上看，主支架用的是2.5mm厚的钣金折弯结构？不对，看三维结构是注塑件的设计，主壁厚控制在3mm，加强筋的厚度1.2mm，既不会因为壁厚太厚产生缩痕，也能保证整个支架的刚性，装满4卷1kg耗材的时候，整体形变量不超过0.3mm，不会因为支架变形导致送料路径偏移。每个送料轮的安装位都做了轴承安装位，不是直接把送料轮穿在塑料轴上，用603ZZ微型轴承支撑，转动的时候没有旷量，送料的精度更高，长时间使用也不会因为轴孔磨损导致送料轮偏心。退料的时候，每个通道的导向槽都做了扩口设计，退料时耗材头即使有轻微的膨胀变形，也能顺利退回到耗材卷位置，不会卡在通道里导致换色失败，这个细节是很多第三方供料结构容易忽略的点，实际测试下来，连续100次换色操作，卡料率能控制在1%以内，完全能满足日常多色打印的需求。
