微型数字伺服执行器结构设计

　　这款微型数字伺服执行器的结构设计，核心面向小空间、低负载的精密位移控制场景，在航模舵面控制、小型仿生机器人关节驱动、桌面级自动化设备的点位执行、精密仪器的微调机构中都有广泛适配空间。从实际使用场景出发，这类1.7g级别的微型伺服，对安装空间的容忍度极低，设计阶段首先要解决的就是在极小体积内整合驱动电机、减速齿轮组、位置反馈电位器、控制电路模块的布局问题，同时还要保证输出轴的径向与轴向承载能力满足小负载工况的使用要求。

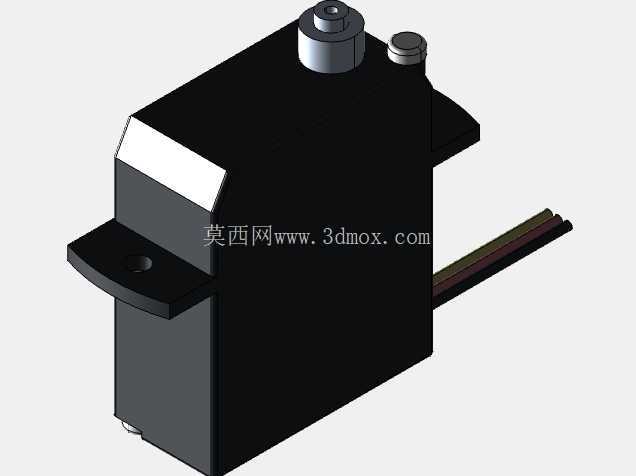

　　从结构布局来看，主体采用一体式黑色工程塑料壳体，壳体两侧延伸出带安装孔的固定耳，安装孔位的中心距、孔径都经过适配微型安装场景的校准，安装时可以直接通过M1级别的微型螺丝固定在支架上，不需要额外设计转接结构，能大幅压缩整机的装配空间占用。壳体顶部设置两个凸起结构，其中直径更大的是动力输出轴端，轴端采用标准的舵机盘安装接口，兼容市面上通用的微型舵机摇臂，不需要定制连接件就能直接搭配标准配件使用；旁边直径更小的凸起是电位器的轴端封盖，内部集成的位置反馈元件可以实时采集输出轴的转动角度，配合内部控制电路实现闭环的位置控制，相比开环的微型驱动部件，位置控制精度能提升一个量级。

　　出线端采用侧出排线的设计，排线从壳体侧面斜向引出，出线方向做了圆角过渡处理，避免装配或者使用过程中排线根部反复弯折出现断线问题，排线内部集成了电源、地线、信号控制线三根线芯，线径经过优化，既满足小电流供电与信号传输的要求，又不会因为线身过硬影响伺服本体的安装或者带动负载运动。壳体的合模缝位置做了错位止口设计，既可以提升壳体的装配精度，避免上下壳错位导致输出轴卡滞，又能起到一定的防尘作用，适配桌面设备、室内航模这类没有强粉尘、强淋水的使用场景。

　　设计过程中，内部的减速齿轮组采用多级直齿传动布局，每一级齿轮的模数都经过匹配扭矩输出的计算，在极小的空间内实现足够的减速比，把微型直流电机的高转速低扭矩输出，转化为输出轴端的低转速高扭矩输出，满足小负载摆动的扭矩需求。齿轮的轴孔与壳体上的定位轴采用间隙配合设计，配合间隙控制在合理范围内，既不会因为间隙过大导致传动回差超标，又不会因为间隙过小出现转动卡滞、低温环境下运转不畅的问题。控制电路板贴合壳体内壁安装，板载的驱动芯片、信号处理元件都做了布局优化，避开齿轮传动的运动空间，同时尽可能压缩电路板的占用体积，为机械结构留出足够的布置空间。

　　从安装边界来看，这款伺服的整体外形轮廓方正，除了顶部的两个轴端凸起、侧面的固定耳与出线排线之外，没有多余的外凸结构，在做整机布局设计时，可以直接按照标注的外形轮廓预留安装空间，不需要额外预留避让结构。固定耳的安装面与输出轴的中心高度保持固定的尺寸公差，装配时可以直接通过安装面定位，不需要反复调整输出轴的中心高度，能有效提升装配效率。输出轴的转动角度范围覆盖常规微型舵机的常用行程，能满足绝大多数小角度摆动的控制需求，不需要额外做行程扩展的结构修改。

　　在实际选型适配时，这类微型伺服的重量控制是核心优势，1.7g的自重不会给轻量化的搭载平台带来过多的负载负担，比如在微型室内航模上使用时，不会因为舵机重量过大影响整机的重心配平；在小型仿生机器人的关节处使用时，不会因为驱动部件自重过大导致关节负载超标。同时数字控制的设计相比传统模拟伺服，控制信号的抗干扰能力更强，位置保持的稳定性更好，不会因为外界的微小震动出现输出轴位置漂移的问题，在精密微调的场景下使用时，能长时间保持稳定的位置输出，不需要频繁做位置校准。

　　结构建模过程中，所有配合面的公差都按照精密塑料件的成型公差做了预留，壳体的壁厚均匀，避免注塑成型过程中出现缩痕、变形等问题，齿轮的齿形参数经过优化，传动过程中噪音更低，运转更顺畅。输出轴的金属嵌件设计，解决了塑料轴承受力不足容易开裂的问题，在频繁正反转的使用场景下，能有效提升部件的使用寿命，减少因为轴孔磨损导致的传动回差变大、输出精度下降的问题。
