滑动门双向锁定插销结构设计

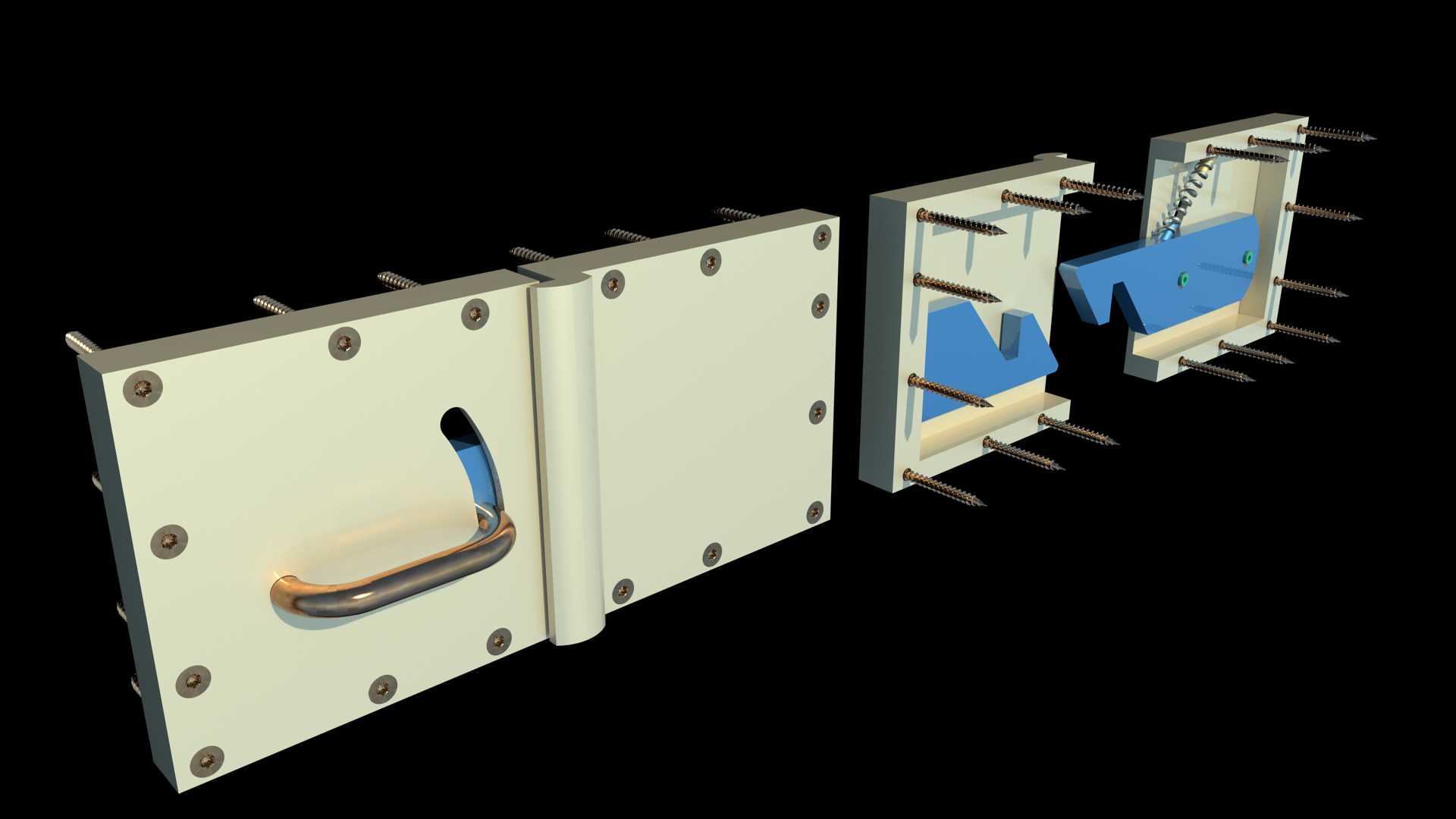

　　这套双向锁定结构主要适配推拉式滑动门的锁闭需求，在民用家装推拉隔断、工业设备防护移门、仓储隔间滑动门、特种舱室滑移门等场景都能适配，解决常规单向插销只能在单侧操作、门体处于半开或全开状态无法可靠锁止的痛点。从结构拆解来看，整套机构分为外露操作端与内嵌锁体两部分，外露的弧形拉手与插销做一体化联动设计，操作时无需额外旋钮或按键，直接扳动拉手即可带动插销完成伸缩动作，操作行程经过匹配设计，单手握持即可完成解锁与开门的连贯动作，减少操作步骤。

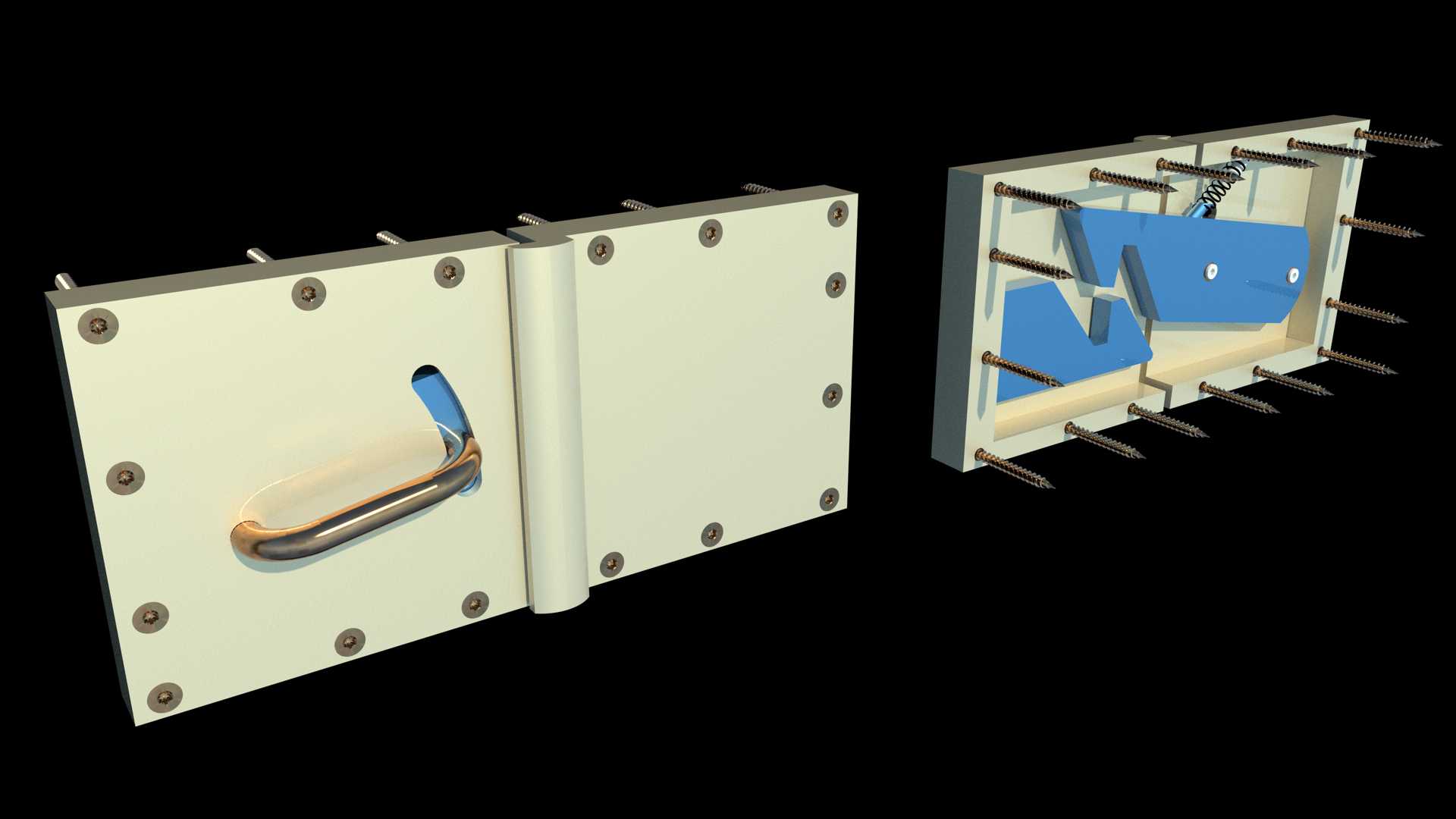

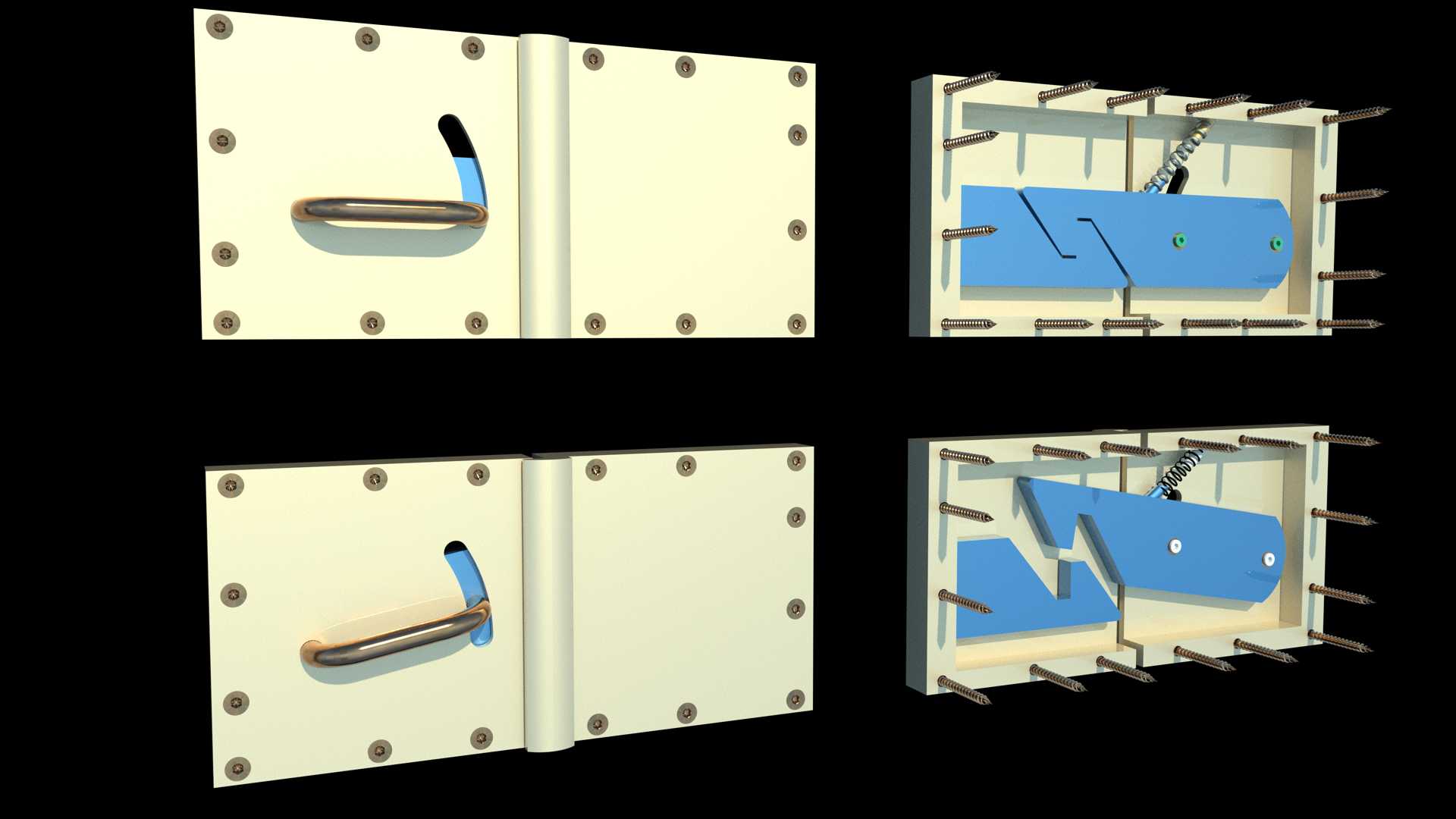

　　内嵌的锁体部分采用对称式斜面卡接结构，内部配置复位弹簧提供锁止预紧力，当门体滑动到关闭位置时，插销在弹簧推力下自动卡入门框对应锁孔，完成自动锁闭；当门体处于全开的停靠位置时，另一侧的对称卡接结构同样可以与门框侧边的锁位配合，将门体固定在全开状态，避免受外力碰撞或气流影响出现门体滑移、夹碰人员或设备的问题。设计过程中优先考虑了安装适配性，整套锁体采用嵌入式安装方式，外露部分仅保留操作拉手与安装固定孔，安装时仅需在门体对应位置铣出与锁体轮廓匹配的内嵌槽，通过周边的沉头固定孔使用螺丝即可完成固定，不需要额外定制复杂的门框配套结构，适配市面上常见的16mm-25mm厚度的金属、木质、复合材质滑动门，安装边界预留了足够的公差余量，即使门体与门框的配合间隙存在1-2mm的安装误差，也不会影响锁止动作的可靠性。

　　结构的运动逻辑做了防卡滞优化，插销与锁体内部的导向槽采用大间隙配合，斜面卡接部位做了圆角过渡处理，即使长期使用出现轻微磨损或积尘，也不会出现插销卡滞无法弹出或收回的问题；双向锁止的触发不需要额外切换操作件，无论门体向哪个方向滑动到位，对应侧的卡接结构都会自动触发锁止，操作逻辑符合日常使用习惯，不需要额外的操作指引即可快速上手。从受力角度来看，锁体的承力部位做了加厚处理，插销采用高强度金属材质，锁止状态下可以承受沿门体滑动方向1000N以上的横向冲击力，不会出现插销变形、锁体脱出的问题，完全满足工业防护门、仓储隔间门的安全锁止要求；外露拉手的弧形轮廓做了圆滑处理，没有尖锐棱角，避免人员操作时出现磕碰划伤的风险，拉手表面的弧度贴合手指握持曲线，长时间操作也不会出现明显的硌手感。

　　在实际选型应用中，这套结构可以根据门体的尺寸、重量调整内部弹簧的预紧力与插销的啮合深度，针对大尺寸重型滑动门，可以适当加大插销直径与锁体壁厚，提升锁止强度；针对轻型家装推拉门，可以适当减小弹簧预紧力，降低操作扳动力度，适配不同场景的使用需求。整套结构没有复杂的异形零件，所有部件都可以采用常规的机加工或冲压工艺生产，加工成本可控，装配过程不需要特殊工装，普通装配人员按照装配示意图即可快速完成整锁的组装，后期维护也十分便捷，仅需定期在导向槽部位添加少量润滑脂即可保证长期顺畅运行，不需要频繁更换易损件。
