工业级闭式双轴正齿轮减速传动装置

这套正齿轮减速传动结构，是工业传动场景里应用极广的动力匹配部件，日常在轻工输送线、小型物料提升设备、食品包装辅机、农用加工机具这类需要降低原动机输出转速、提升输出扭矩的场景里，都能见到同结构产品的实际应用。从实际使用逻辑来看，原动机多为四级异步电机，额定输出转速在1400转每分上下，多数作业端的执行部件需要的转速仅在百转级别甚至更低，同时需要远高于电机直驱的输出扭矩来带载，这套减速装置就是通过不同齿数的正齿轮啮合传动，精准匹配转速与扭矩的转换需求，让动力输出端的参数完全适配作业负载的实际要求。

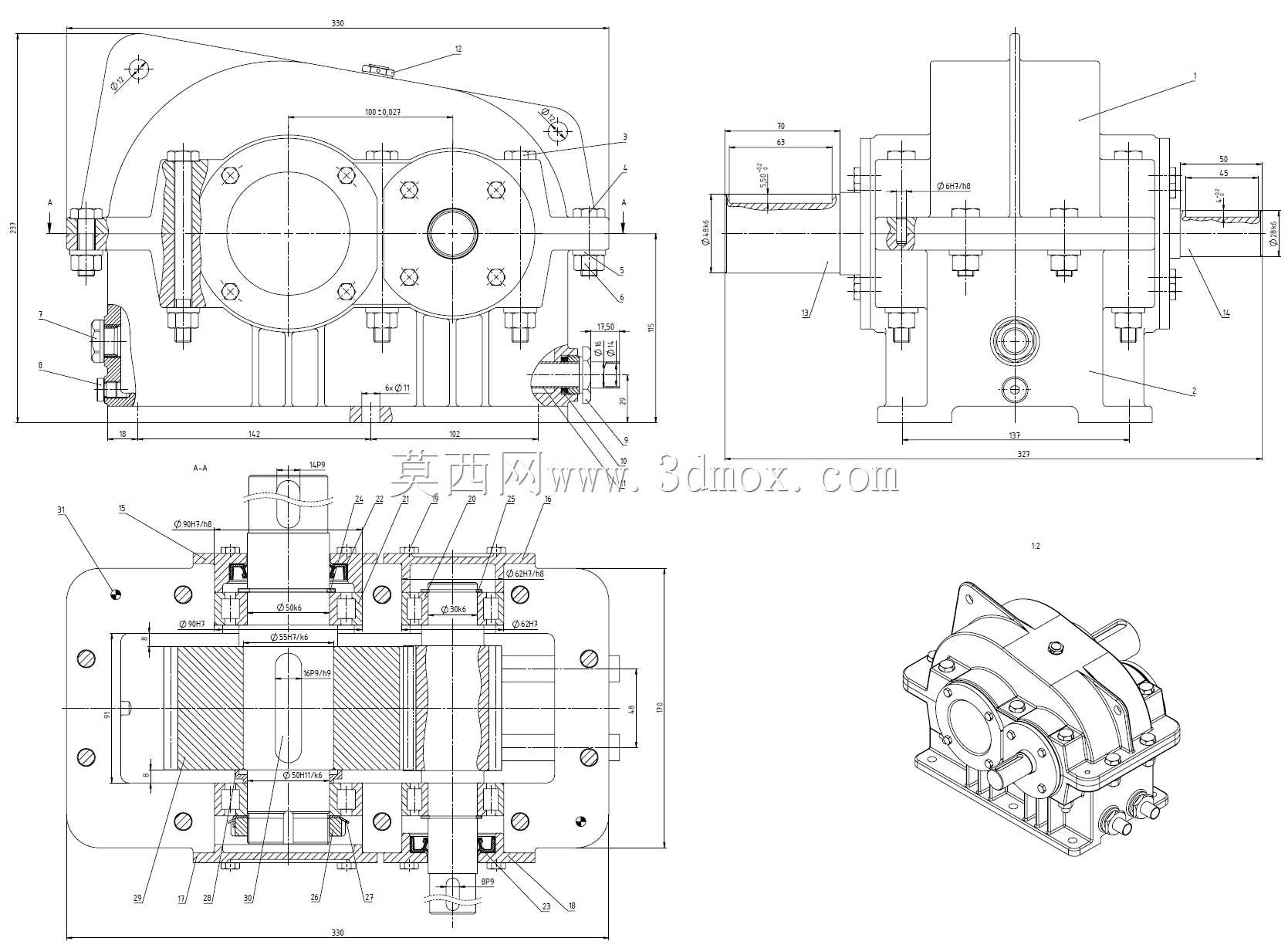

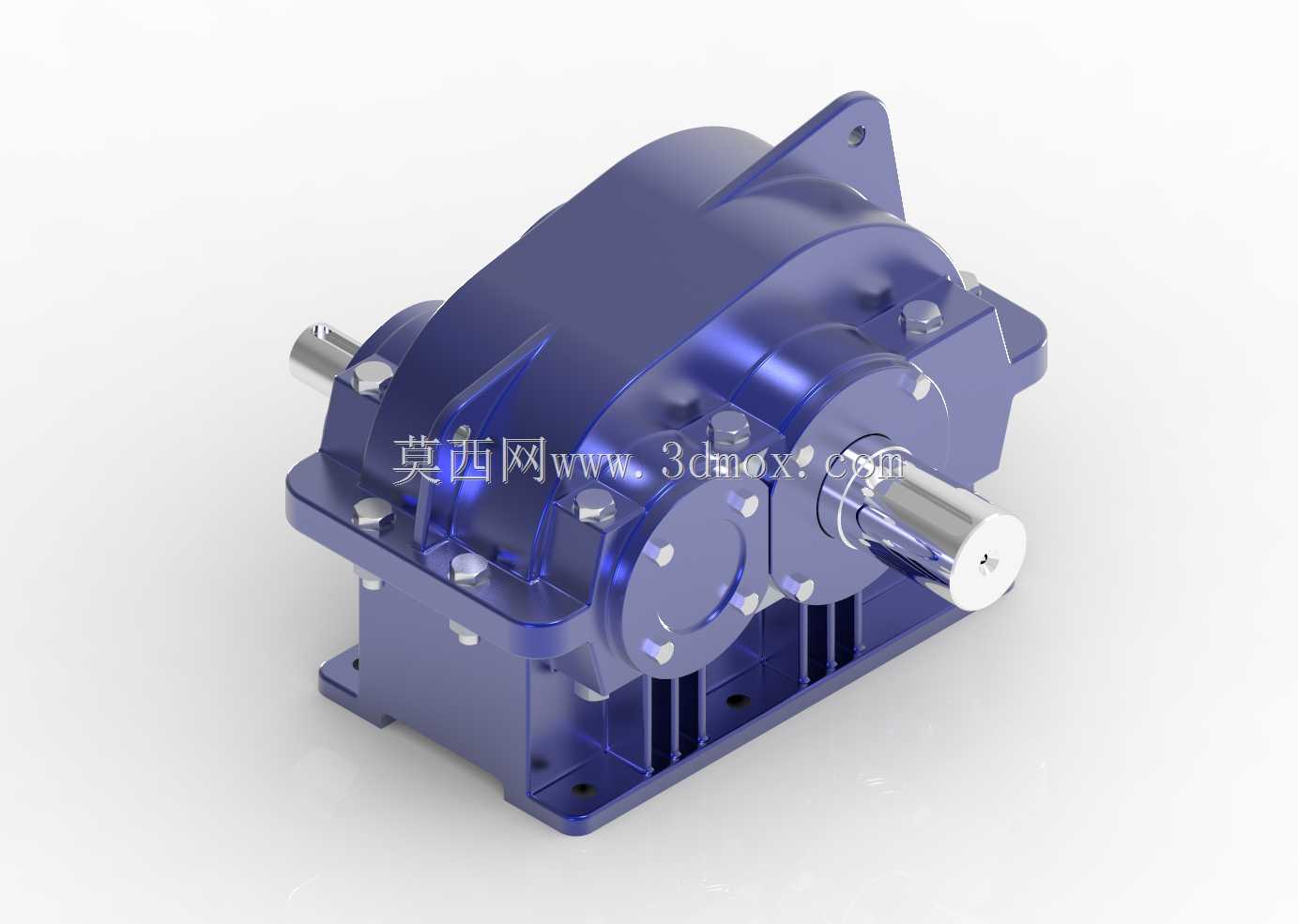

从结构设计思路来看，整体采用剖分式铸造箱体结构，上下箱盖通过沿齿轮啮合平面分布的螺栓实现紧固连接，这种结构的优势非常明确：装配阶段可以先将齿轮、轴、轴承等传动组件预装在下箱体的轴承座位置，再扣合上箱盖完成整体装配，后期维护拆检时也无需完全拆解设备与安装基座的连接，仅需拆开上箱盖即可检查齿轮啮合磨损情况、更换润滑脂，大幅降低现场运维的工作量。箱体底部设置了带安装孔的一体式底座，安装孔的孔位间距经过匹配常规工业安装机架的标准尺寸设计，安装时可直接通过螺栓将整机固定在设备机架的安装平面上，无需额外制作过渡转接板，能有效缩减现场安装的准备周期。箱体侧面设置的两个伸出轴，分别作为高速输入轴与低速输出轴，轴伸端的直径尺寸匹配常规标准联轴器的内孔规格，可直接与电机输出轴、作业端负载轴通过标准联轴器连接，无需额外定制非标连接部件。

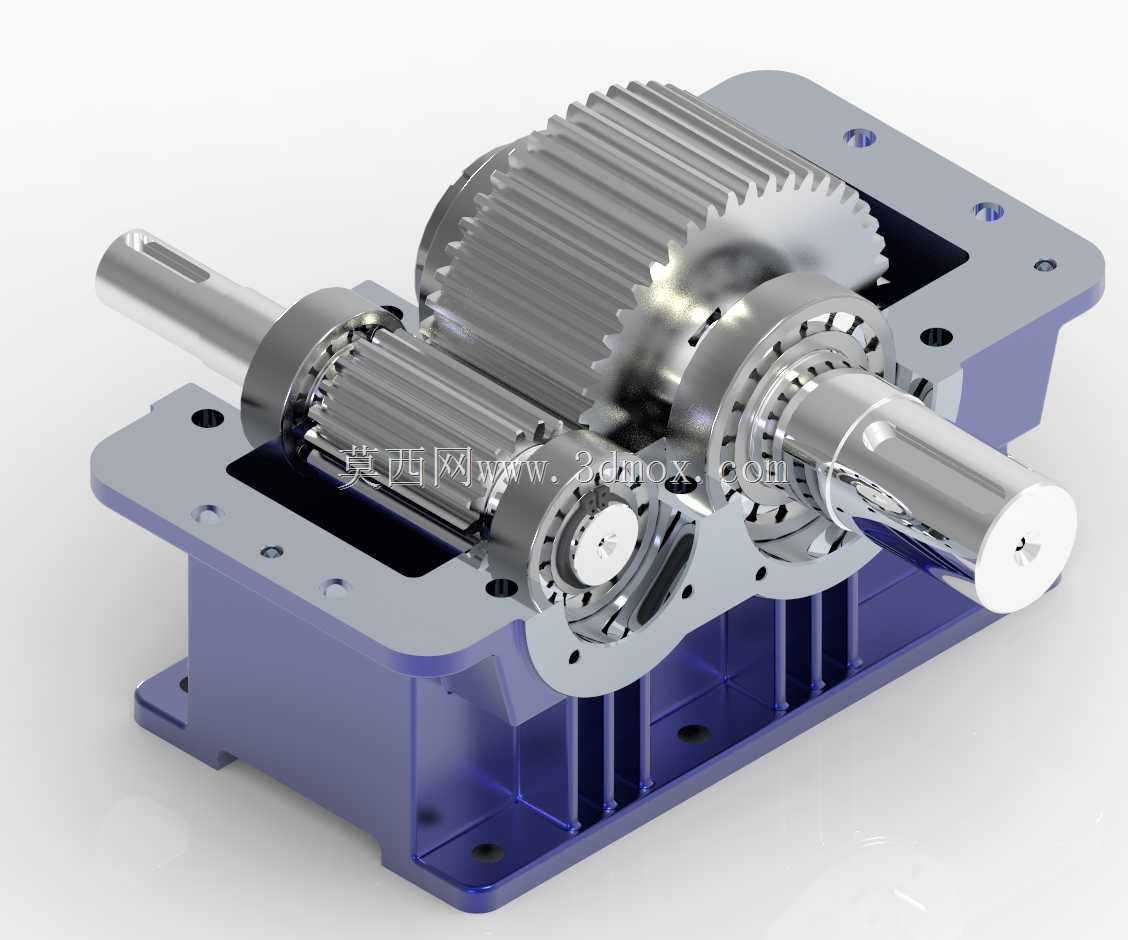

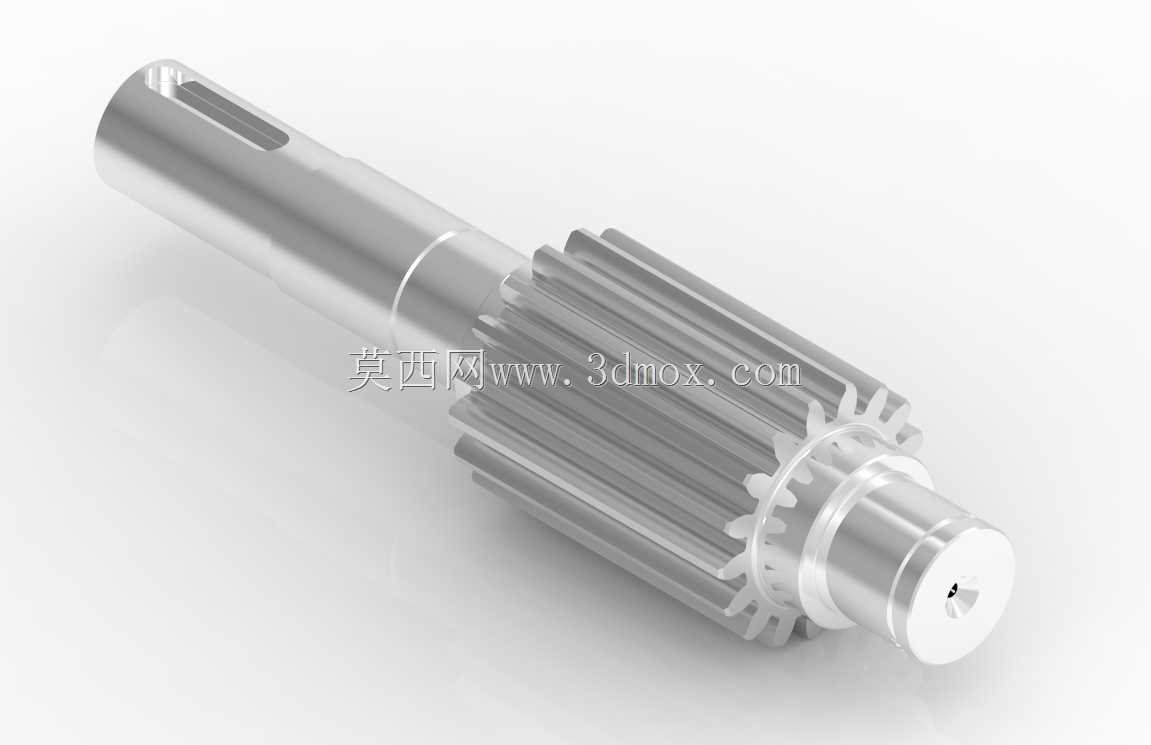

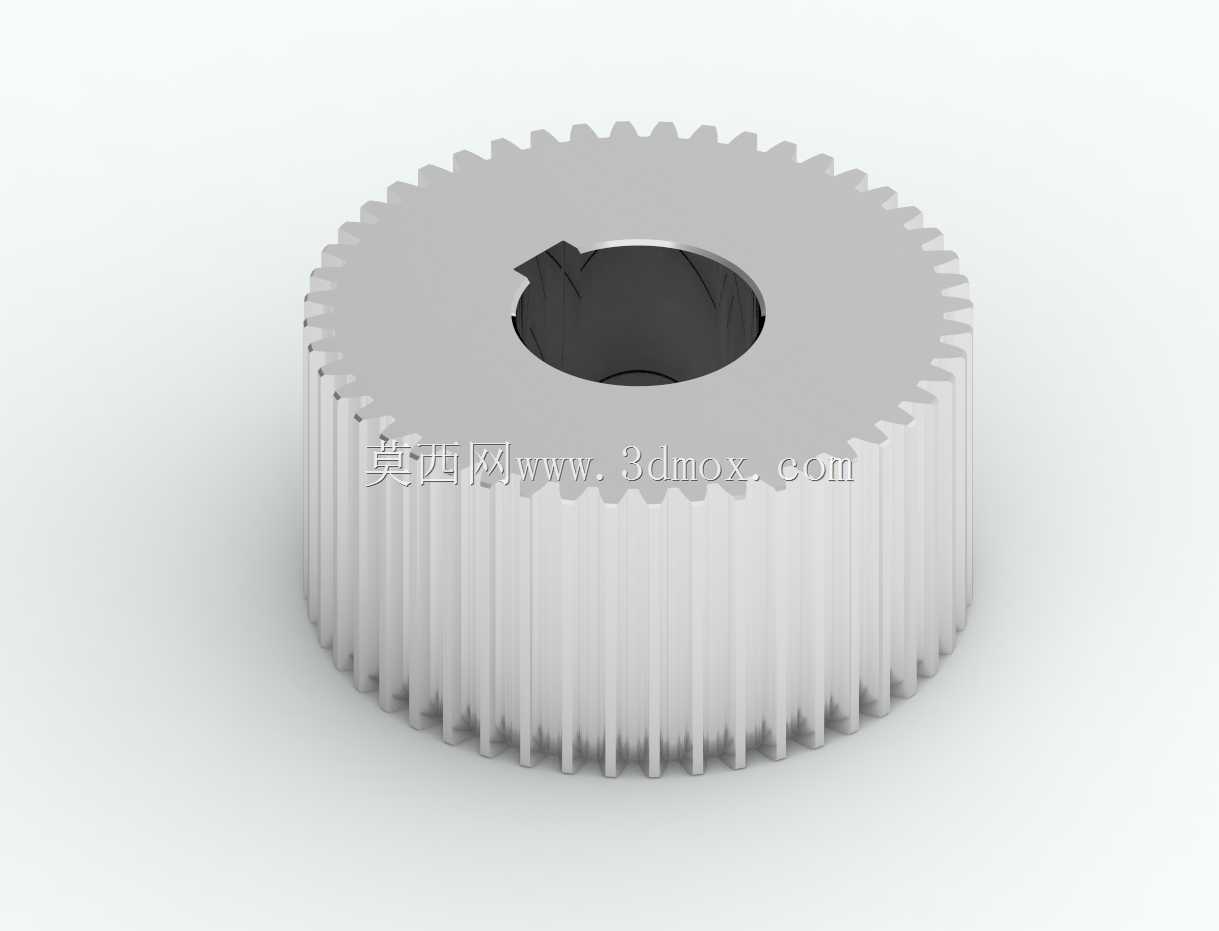

从功能特性来看，内部采用直齿圆柱齿轮作为传动元件，相比斜齿轮传动结构，正齿轮加工难度更低，装配时无需调整轴向啮合间隙，对安装精度的容错率更高，适合在中小功率、传动平稳性要求适中的通用工业场景使用，同时正齿轮传动不存在轴向力，轴承选型时可选用成本更低的深沟球轴承，能有效控制整机的生产制造成本。箱体上预留的轴承端盖位置，既可以实现轴承外圈的轴向定位，也能通过端盖处的密封结构阻挡箱体内的润滑脂泄漏，同时避免外部环境的粉尘、切削液、水汽进入箱体内部破坏齿轮啮合面的润滑状态，在常规工业车间的非极端恶劣环境下，能保证长期稳定运行。齿轮与轴的连接采用平键周向定位加轴肩轴向定位的方式，可传递额定范围内的稳定扭矩，避免带载启动时齿轮与轴出现相对打滑的问题。

从安装边界与尺寸适配角度来看，整机的外形轮廓充分考虑了通用设备的安装空间限制，输入轴与输出轴的中心高、轴伸长度、键槽尺寸均符合通用传动部件的尺寸规范，选型替换时可直接匹配原有安装位的尺寸要求，无需对原有设备的机架结构做改动。箱体顶部设置的吊耳结构，可在设备搬运、安装吊装时直接穿入吊具，无需额外捆绑箱体，避免吊装过程中磕碰轴伸端或者箱体结合面，影响装配精度。箱体下部设置的油位观察与换油结构，可在日常巡检时直接观察箱体内润滑脂的存量与状态，到达维护周期时可快速排出旧润滑脂、加注新润滑脂，无需拆解箱体结构。在实际选型应用时，可根据负载的额定扭矩、所需传动比、每日运行时长等参数，匹配对应规格的该类减速装置，其传动效率在额定负载下可保持在较高水平，能有效降低动力传输过程中的能耗损失，相比带传动、链传动等开式传动结构，闭式箱体结构的传动部件防护性能更好，运行噪音更低，使用寿命更长，非常适合固定安装的工业设备长期连续运行使用。
