三爪式轴承拆卸拉拔工装结构设计

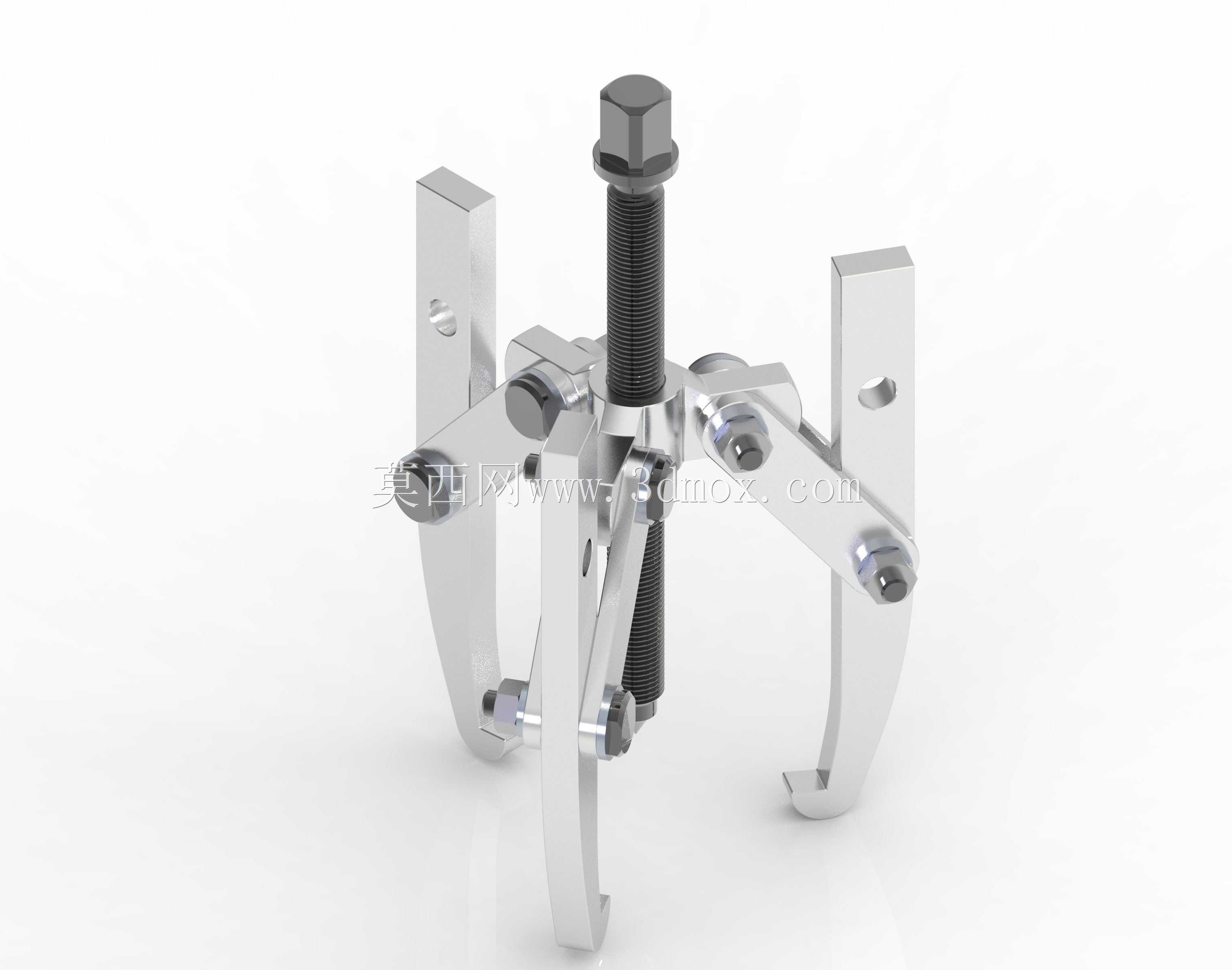

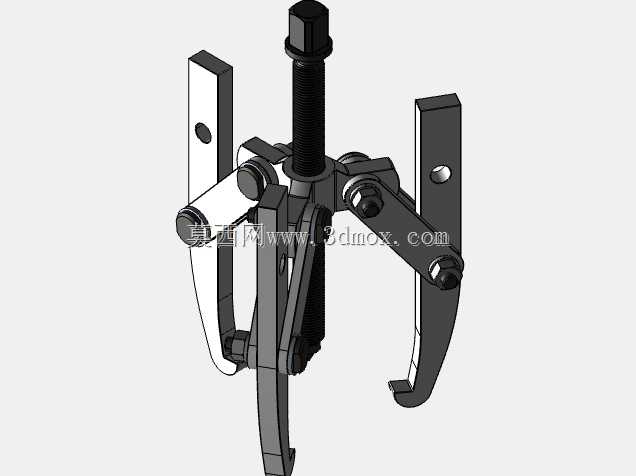

　　在设备运维、机械装配的现场场景里，过盈配合的轴承拆卸一直是一线检修人员绕不开的作业环节，直接敲击、撬别不仅容易损伤轴承滚道、配合轴颈，还可能造成相邻部件的形变，三爪拉拔结构的出现，正是为了在拆卸过程中实现受力均匀、施力可控，避免暴力拆装带来的零件报废问题。这套三爪轴承拉拔器的核心设计逻辑，是围绕同轴受力、多点同步夹持来搭建的，中心位置的梯形传动螺杆承担主要的拉拔推力，螺杆顶端的六角头适配标准扳手，作业时转动螺杆即可产生稳定的轴向进给，螺杆底端的顶头做了圆弧过渡处理，顶在轴端中心孔位置时不会打滑，也能避免顶伤轴端的定位基准面。

　　三个拉爪通过铰接结构与中心滑座连接，每个拉爪都可以绕铰接轴小范围摆动，自动适配不同直径的轴承外圈，爪钩的勾边做了加厚处理，勾住轴承内圈或者外圈端面时，接触面积足够大，不会因为局部应力集中刮伤轴承端面，也能防止拉拔过程中爪部滑脱。从结构布局来看，三个拉爪沿中心螺杆周向120度均匀分布，这种排布方式能让拉拔力均匀分散到三个夹持点上，避免单侧受力导致轴承歪斜、卡滞在轴颈上，相比两爪拉马，三爪结构的对中性更好，尤其适合拆卸安装在长轴、深孔位置的轴承，不需要反复调整夹持位置就能保证拉拔方向与轴的轴线重合。

　　拉爪与滑座之间的连接螺栓做了防松处理，铰接位置的间隙控制在合理范围，既保证拉爪可以灵活开合调整夹持范围，又不会因为间隙过大导致拉拔时出现晃动、偏载。中心螺杆的梯形螺纹选用了大螺距设计，转动时进给速度快，作业效率更高，螺纹表面做了硬化处理，长期承受轴向载荷也不会出现滑牙、变形的问题。在实际使用场景中，这套拉拔器可以覆盖常规规格的深沟球轴承、圆锥滚子轴承拆卸，也能用来拆卸轴上的齿轮、皮带轮等过盈配合零件，夹持范围可以通过调整拉爪在滑座上的安装位置来改变，适配不同直径的被拆零件。设计时充分考虑了作业边界，拉爪的开合行程覆盖了从小型仪表轴承到中型传动轴承的尺寸区间，整体结构没有突出的尖锐棱角，现场携带、操作都不会剐蹭操作人员，螺杆的长度满足常规轴伸长度的拉拔需求，不需要额外加装接长杆就能完成大部分常规拆卸作业。每个铰接点的销轴都做了淬火处理，耐磨性能优异，长期反复开合使用也不会出现销轴磨损、旷量变大的问题，拉爪的钩部角度经过反复优化，勾住零件端面时受力方向沿轴向传递，不会产生径向分力导致零件被夹变形。

　　滑座上的导向槽与拉爪的配合面做了光滑处理，调整拉爪位置时滑动顺畅，不会出现卡滞，作业时三个拉爪同步贴紧被拆零件端面，转动中心螺杆的过程中，拉拔力平稳传递到被拆零件上，零件沿着轴向缓慢退出配合位置，整个过程不会对轴、轴承造成额外的冲击损伤。相比液压拉马，这种纯机械结构的三爪拉拔器不需要外接动力源，重量轻、维护简单，在车间现场、野外检修等场景下都能快速投入使用，没有密封件老化、漏油的问题，使用寿命更长。结构上没有易损的小零件，日常只需要在螺纹位置、铰接点涂抹少量润滑脂就能保持操作顺畅，适合作为设备运维班组的常备检修工具。在建模过程中，每个铰接位置的运动间隙都经过了模拟验证，保证拉爪开合到最大、最小行程时都不会出现结构干涉，螺杆转动全程没有卡滞点，所有受力部件的截面尺寸都经过强度校核，承受额定拉拔力时不会出现塑性变形，爪钩的厚度、角度设计既保证了足够的夹持强度，又能伸入到轴承与安装座之间的狭窄间隙里，不需要额外扩大操作空间就能完成夹持。
