NEVC系列精密行星减速机结构设计

这款NEVC-45C-100型行星减速机，是适配中小功率伺服电机的精密传动部件，在3C电子装配、小型包装线工位、精密检测设备的进给轴传动场景中应用广泛，核心作用是匹配伺服电机的高转速输出特性，通过行星轮系的减速增扭，将电机的高转速低扭矩输出转化为执行端需要的低转速大扭矩动力，同时通过高刚性的壳体与轴承结构，抵消执行端负载带来的径向、轴向冲击，保障传动精度的长期稳定性。

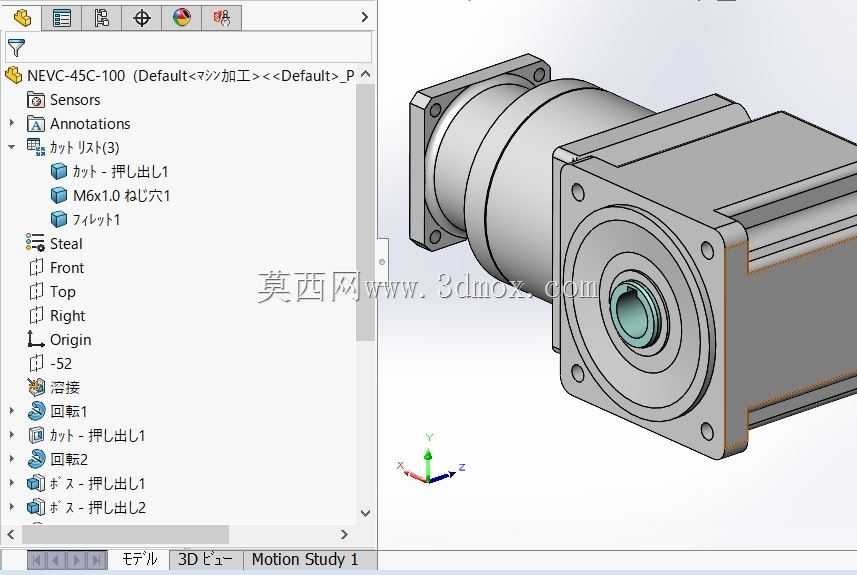

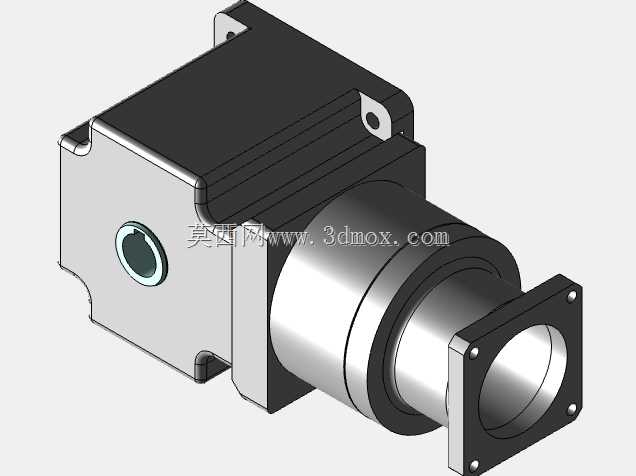

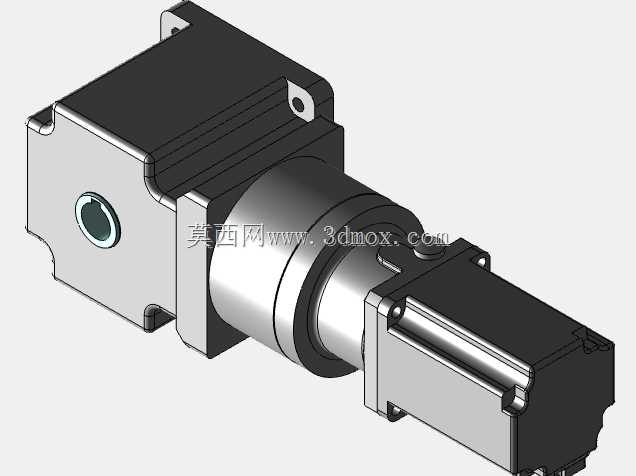

从结构设计思路来看，这款减速机采用法兰输入、法兰输出的同轴式布局，输入侧的方形安装法兰直接匹配40/60框号伺服电机的安装止口与螺栓孔位，不需要额外的转接法兰即可完成装配，输入轴采用抱紧式轴套结构，与电机输出轴配合时不需要键连接，依靠抱紧力传递扭矩，完全消除键连接带来的回程间隙，能够满足±1弧分以内的精密传动需求。内部轮系采用单级行星传动结构，太阳轮直接与输入轴集成，三个行星轮均匀分布在太阳轮与内齿圈之间，行星架采用一体化结构设计，输出端与行星架刚性连接，内齿圈与壳体采用过盈配合加销钉定位的方式固定，避免长期正反转冲击下内齿圈出现位移导致的精度衰减。

在安装边界与尺寸设计上，这款减速机的输出端采用方形法兰结构，法兰端面的安装孔位呈对角分布，输出轴为带键槽的实心轴，轴径与轴伸长度匹配常见的同步轮、联轴器、滚珠丝杠连接座的安装尺寸，壳体采用一体化铸造成型后做精密机加工，各个安装面的平面度、同轴度公差控制在0.01mm以内，保障安装后电机轴、减速机输入轴、输出轴的同轴度，避免偏心带来的轴承磨损与振动问题。壳体外部没有多余的散热筋结构，因为这类精密行星减速机的传动效率可达97%以上，正常工况下的发热量极低，依靠壳体自然散热即可满足长期运行的温度要求，光滑的外表面也便于车间环境下的清洁维护，避免粉尘、切削液在壳体缝隙中堆积。

从实际使用的功能特性来看，这款减速机的回程间隙控制在3弧分以内，能够满足精密点位定位、轨迹运动的传动需求，比如在视觉检测设备的滑台传动中，搭配伺服电机可以实现0.01mm级别的重复定位精度；额定输出扭矩可以覆盖10N·m以内的负载需求，能够应对小型传送带驱动、机械手关节旋转、点胶阀升降这类常见的工位负载。设计时充分考虑了安装的便捷性，输入侧的电机安装孔位做了沉头处理，螺栓从电机侧穿入即可完成锁紧，不需要在减速机侧预留操作空间，能够适配紧凑安装空间的设备布局；输出侧的轴端做了中心螺纹孔，方便安装端盖或者外接部件的轴向锁紧，避免正反转切换时外接部件出现轴向窜动。

在细节设计上，减速机的输入、输出端都采用双唇口油封密封，能够防止内部润滑脂泄漏，同时阻挡外部的粉尘、水汽进入壳体内部，内部填充的是长寿命合成润滑脂，出厂时已经完成加注，整个使用寿命周期内不需要额外更换润滑脂，减少了设备维护的工作量。轴承配置上，输入侧采用一对角接触球轴承背对背安装，能够承受电机侧带来的轴向力与径向力，输出侧采用圆锥滚子轴承加深沟球轴承的组合配置，能够承受执行端带来的较大径向负载，比如皮带传动、链轮传动带来的侧向拉力，避免输出轴出现挠度变形影响传动精度。整个轮系的齿轮都采用渗碳淬火磨齿工艺，齿面硬度达到HRC58-62，齿面粗糙度控制在Ra0.8以内，既保障了长期运行的耐磨性，也降低了齿轮啮合时的噪音，正常运行时的噪音值可以控制在60分贝以内，适合对噪音有要求的实验室设备、办公区域配套自动化设备使用。
