手动轮驱动式主轴施压装置结构设计

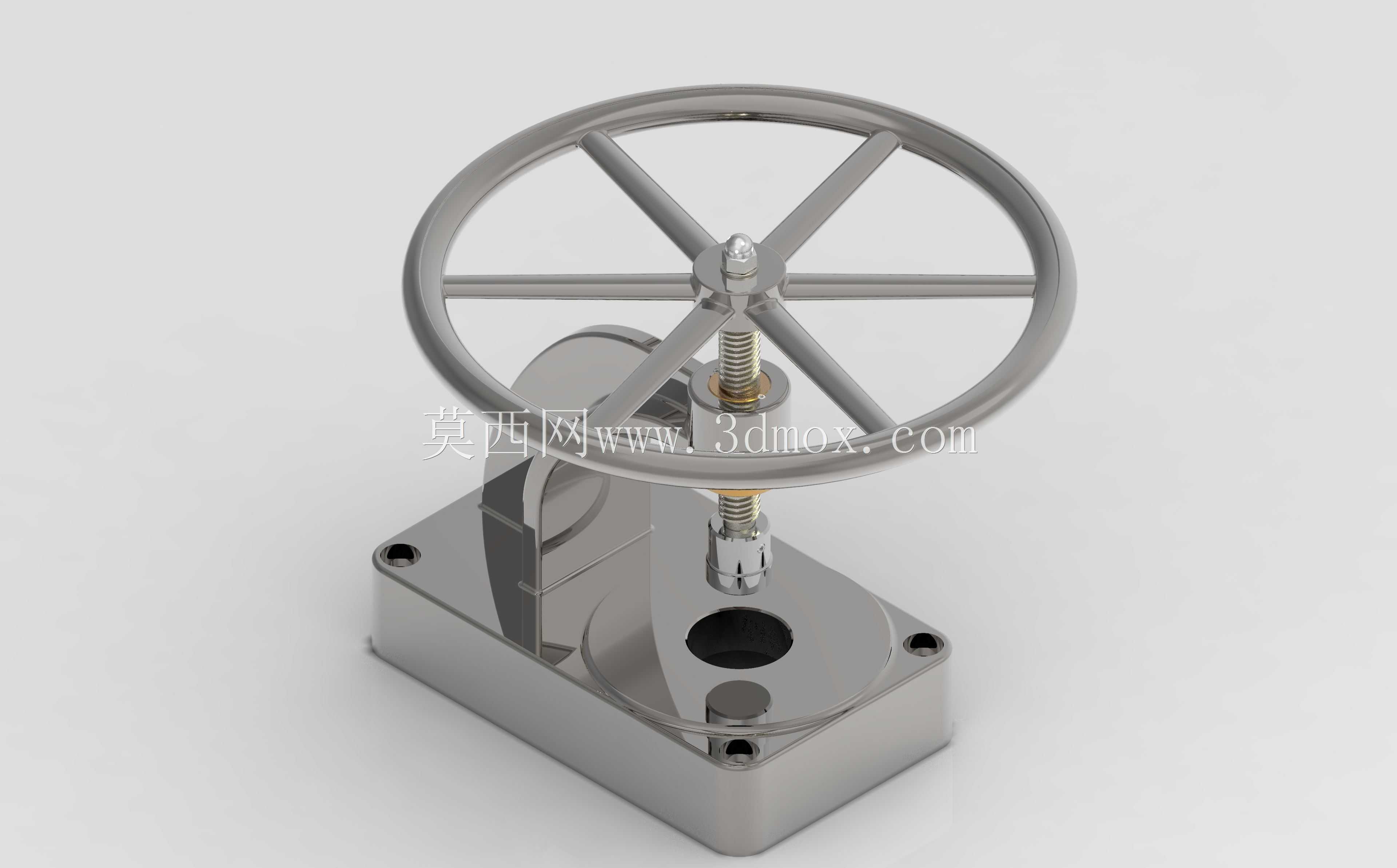

　　从结构功能来看，这套装置的核心传动路径是手轮带动梯形丝杠转动，通过丝杠螺母副将旋转运动转化为压头的直线往复运动，梯形丝杠本身具备自锁特性，当操作人员停止转动手轮时，压头可以停在当前行程位置，不会因为工件的反作用力出现回退，这一点在压装作业中非常关键，能保证压装位置的精度，避免因为压头滑移导致的工件报废。手轮采用六辐条的轮盘结构，轮缘做了圆弧过渡处理，操作人员握持转动的时候不会硌手，辐条的分布兼顾了结构强度和减重需求，即使施加较大的转动力矩，轮盘也不会出现明显的形变。在小批量零部件装配、试样压装以及维修工位的作业场景里，这类手动主轴施压装置的使用频率一直不低，它不需要外接动力源，完全依靠操作人员转动手轮来输出压力，适合对压装力要求不高、作业频次适中的工序，比如小型轴承的压入、薄壁衬套的装配、试样的压扁测试以及小零件的铆接预压等场景，相比大型气动、液压压力机，它的部署更灵活，不需要布置气源或液压管路，放在普通钳工台面上就能使用，对车间场地的适配性更强。

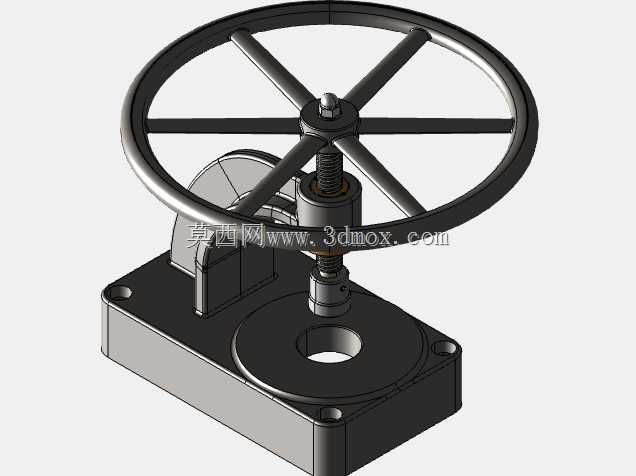

　　底座部分采用一体化的矩形箱体结构，四个角设置了沉头安装孔，可以通过螺栓直接固定在工作台面上，保证施压过程中整机不会出现偏移，底座中部预留了圆形的避让孔，对应压头的正下方位置，方便压装的时候工件的定位，也能让压头在下行到极限位置的时候不会和底座发生硬碰撞。支撑部分采用L型的立式支架，一端和底座通过螺栓紧固连接，另一端用来安装丝杠螺母副，支架的筋板做了加厚处理，在承受最大压装力的时候，支架的形变量可以控制在允许范围内，不会因为长期受力出现倾斜变形。

　　设计这套结构的时候，首先要考虑的是丝杠的导程选择，导程太小的话，压头的进给速度太慢，作业效率低，导程太大的话，转动手轮需要的力矩太大，操作人员劳动强度高，同时还要兼顾自锁性能，所以选用的梯形丝杠导程和螺纹升角经过匹配，既保证了合适的进给速度，又能可靠自锁。压头和丝杠的连接部位采用了浮动连接结构，压头可以在小范围内自适应调整角度，避免因为压头和工件端面不平行导致的压装偏载，保护工件不会被压伤，也能延长丝杠和螺母的使用寿命。安装边界方面，整机的底座长宽尺寸控制在常规钳工台面的承载范围内，高度方向不会超过操作人员站立作业的舒适操作区间，手轮的安装高度刚好在人员手臂自然弯曲的握持位置，长时间作业也不容易产生疲劳。

　　行程设计上，压头的有效行程覆盖了常规小型零件的压装高度需求，从底座台面到压头最大上行位置的开口高度，可以容纳大部分常见的小型压装工件，不需要额外加装垫块。整个装置的所有运动部件都做了间隙适配，丝杠和螺母之间的配合间隙经过调整，既不会因为间隙太大导致压头晃动，也不会因为间隙太小出现转动卡滞的情况，手轮转动的时候手感顺滑，没有明显的空行程。在实际使用中，这类手动压力机的维护成本极低，只需要定期在丝杠和螺母的配合面涂抹润滑脂，就能保证长期顺畅运行，不需要复杂的日常保养，非常适合小型机加工车间、维修班组、实验室试样制备等场景使用，相比电动压力机，它没有电气故障风险，在没有供电的野外维修场景也能正常使用，通用性很强。
